TERMINALES DE LA ECU

AVISO:

  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

  • Apague el interruptor de encendido antes de medir las resistencias entre las líneas bus principales y las líneas secundarias de CAN.
  • Coloque el interruptor de encendido en la posición OFF antes de inspeccionar si hay un cortocircuito a masa en las líneas del bus de CAN.
  • Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
  • Esta sección describe los valores estándar para todos los componentes relacionados con CAN.

OBSERVACIÓN:

  • Si se acciona el interruptor de encendido, cualquier otro interruptor o alguna de las puertas, se activa la ECU correspondiente y la comunicación del sensor en la CAN. Dicha comunicación provocará una variación en la resistencia.
  • Incluso una vez borrados los DTC, si se vuelve a memorizar un DTC tras conducir el vehículo durante un tiempo la avería puede estar causada por la vibración del mismo. En ese caso, la agitación de las ECU o el mazo de cables mientras se realiza la siguiente inspección puede ayudar a determinar la causa de la avería.

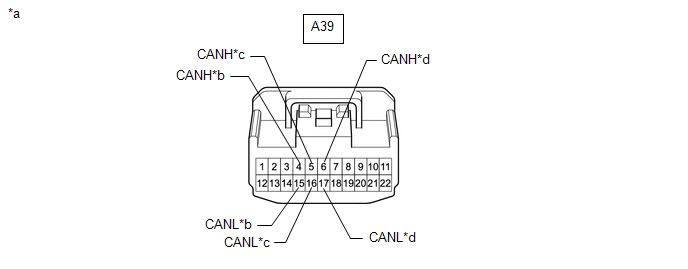

CONECTOR DE EMPALMES DE CAN N° 2

(a) Compruebe el conector de empalmes de CAN n° 2.

(1) Diagrama de conexiones

*a

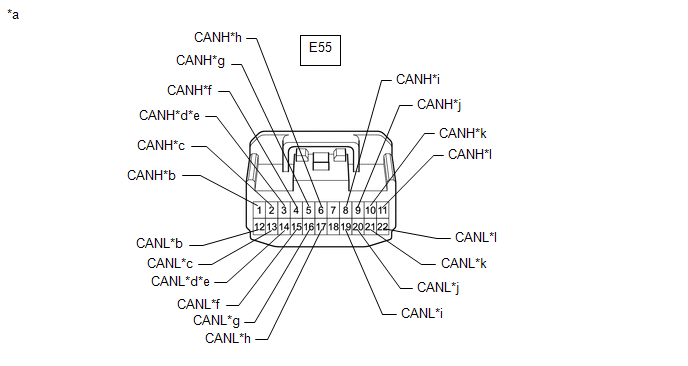

Vista frontal del conector del mazo de cables

(al conector de empalmes de CAN n° 2)

*b

Al conector de empalmes de CAN n° 3

*c

a la ECU de control de derrape (conjunto del actuador del freno)

*d

a ECM

(2) Compruebe el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN n° 2.

N° de terminal (Símbolos)

Color del cableado

Conectado a

A39-4 (CANH)

L

Conector de empalmes de CAN n° 3

A39-15 (CANL)

W

A39-5 (CANH)

V

ECU de control de derrape (conjunto del actuador del freno)

A39-16 (CANL)

W

A39-6 (CANH)

B

ECM

A39-17 (CANL)

W

CONECTOR DE EMPALMES DE CAN N° 3

(a) Compruebe el conector de empalmes de CAN n° 3.

(1) Diagrama de conexiones

*a

Vista frontal del conector del mazo de cables

(al conector de empalmes de CAN n° 3)

*b

Al conector de empalmes de CAN n° 2

*c

Al conjunto del amplificador del aire acondicionado

*d

al conjunto del receptor de navegación

(Para tipo con receptor de navegación)

*e

Al conjunto del receptor de radio y pantalla

(para tipo con radio y pantalla)

*f

Al conjunto del juego de instrumentos

*g

al conjunto del sensor del airbag

*h

a la ECU de certificación (conjunto de la ECU de la llave inteligente)

(con sistema de llave inteligente)

*i

A la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

*j

Al conjunto de la ECU de la servodirección

*k

Al sensor de dirección

*l

a DLC3

(2) Compruebe el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN n° 3.

N° de terminal (Símbolos)

Color del cableado

Conectado a

E55-1 (CANH)

L

Conector de empalmes de CAN n° 2

E55-12 (CANL)

W

E55-2 (CANH)

Y

Conjunto del amplificador del aire acondicionado

E55-13 (CANL)

W

E55-3 (CANH)

G

Conjunto del receptor de navegación*1

E55-14 (CANL)

W

E55-3 (CANH)

G

Conjunto del receptor de radio y pantalla*2

E55-14 (CANL)

W

E55-4 (CANH)

LG

Conjunto del juego de instrumentos

E55-15 (CANL)

W

E55-5 (CANH)

V

Conjunto del sensor del airbag

E55-16 (CANL)

W

E55-6 (CANH)

P

ECU de certificación (conjunto de la ECU de la llave inteligente)*3

E55-17 (CANL)

W

E55-8 (CANH)

B

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

E55-19 (CANL)

W

E55-9 (CANH)

GR

Conjunto de la ECU de la servodirección

E55-20 (CANL)

W

E55-10 (CANH)

SB

Sensor de dirección

E55-21 (CANL)

W

E55-11 (CANH)

R

DLC3

E55-22 (CANL)

W

  • *1: Para tipo con receptor de navegación
  • *2: Para tipo con radio y pantalla
  • *3: Con sistema de llave inteligente

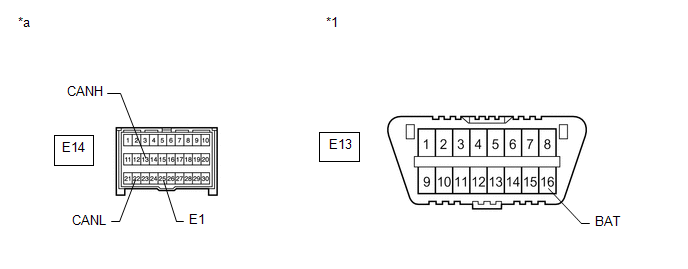

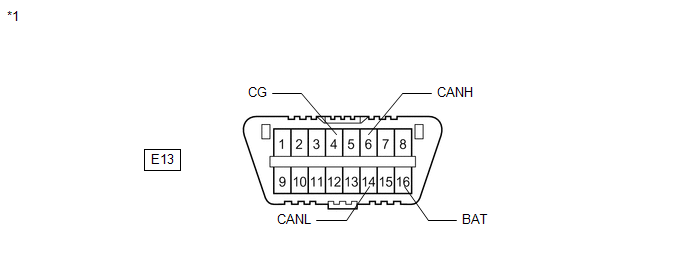

DLC3

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Mida la resistencia según los valores de la siguiente tabla.

*1

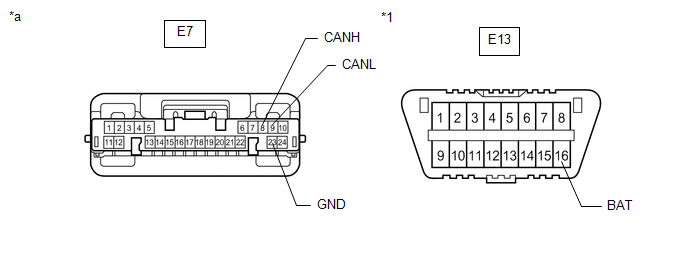

DLC3

-

-

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E13-6 (CANH) - E13-14 (CANL)

R - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E13-6 (CANH) - E13-4 (CG)

R - W-B

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E13-14 (CANL) - E13-4 (CG)

W - W-B

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E13-6 (CANH) - E13-16 (BAT)

R - G

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E13-14 (CANL) - E13-16 (BAT)

W - G

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

ECM

*a

Componente no conectado al mazo de cables

(ECM)

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte los conectores A40 y B33 del ECM.

*a

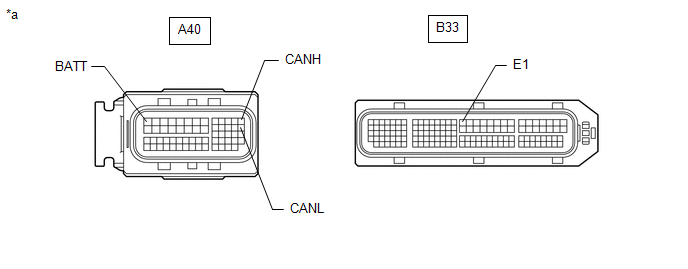

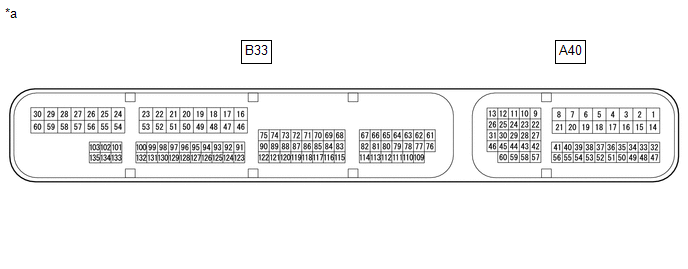

Vista frontal del conector del mazo de cables

(a ECM)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

A40-13 (CANH) - A40-26 (CANL)

B - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

108 a 132 Ω

A40-13 (CANH) - B33-16 (E1)

B - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

A40-26 (CANL) - B33-16 (E1)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

A40-13 (CANH) - A40-1 (BATT)

B - B

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

A40-26 (CANL) - A40-1 (BATT)

W - B

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

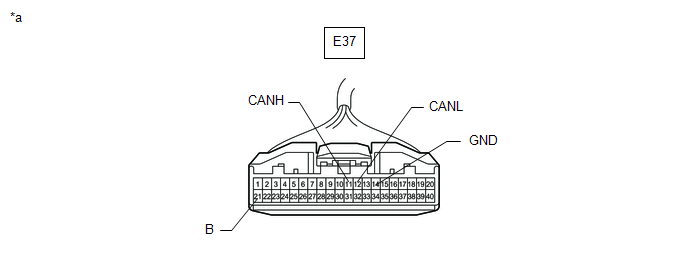

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*a

Componente no conectado al mazo de cables

(Conjunto del juego de instrumentos)

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

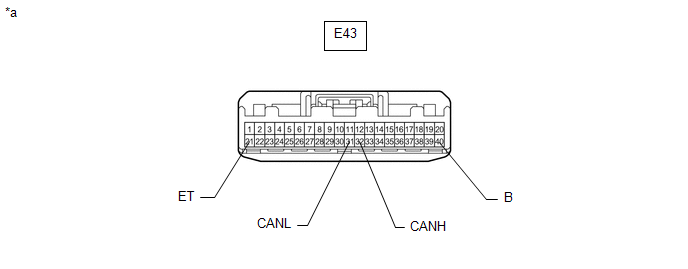

(b) Desenchufe el conector E43 del conjunto del juego de instrumentos.

*a

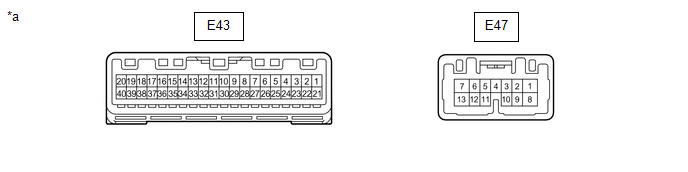

Vista frontal del conector del mazo de cables

(al conjunto del juego de instrumentos)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E43-32 (CANH) - E43-31 (CANL)

LG - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

108 a 132 Ω

E43-32 (CANH) - E43-21 (ET)

LG - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E43-31 (CANL) - E43-21 (ET)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E43-32 (CANH) - E43-40 (B)

LG - W

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E43-31 (CANL) - E43-40 (B)

W - W

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

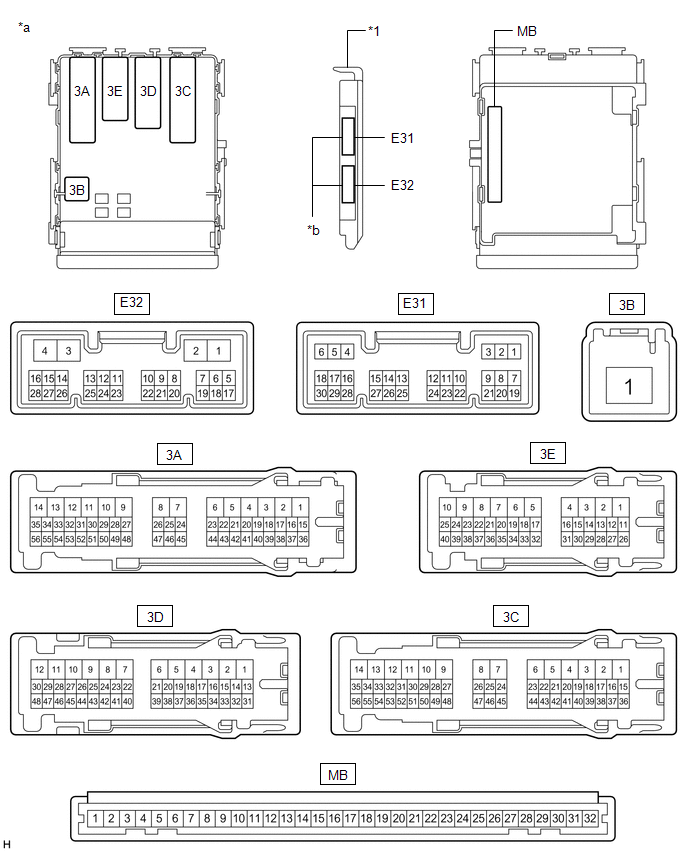

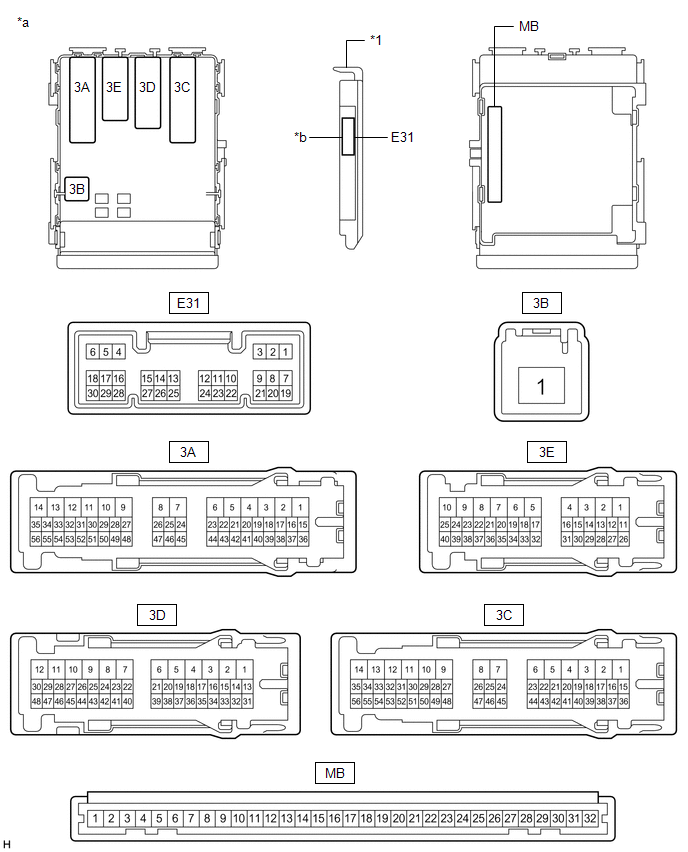

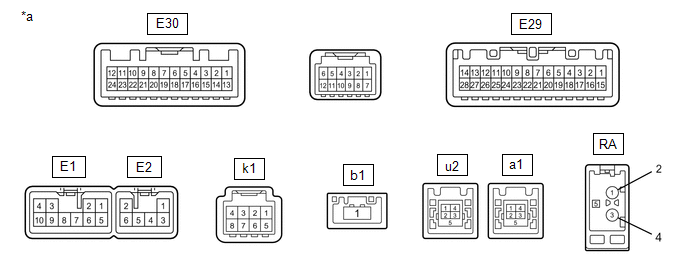

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*1

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) con 1 conector

-

-

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería))

*b

1 conector

*1

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) con 2 conectores

-

-

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería))

*b

2 conectores

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E31 de la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

*1

DLC3

-

-

*a

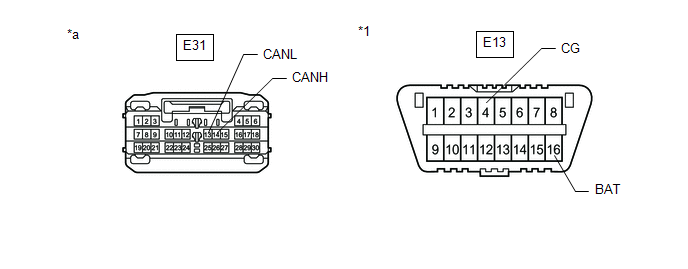

Vista frontal del conector del mazo de cables

(a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería))

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E31-14 (CANH) - E31-13 (CANL)

B - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E31-14 (CANH) - E13-4 (CG)

B - W-B

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E31-13 (CANL) - E13-4 (CG)

W - W-B

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E31-14 (CANH) - E13-16 (BAT)

B - G

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E31-13 (CANL) - E13-16 (BAT)

W - G

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

*a

Componente no conectado al mazo de cables

(ECU de control de derrape (conjunto del actuador del freno))

-

-

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

(a) Desconecte el cable del terminal negativo (-) de la batería.

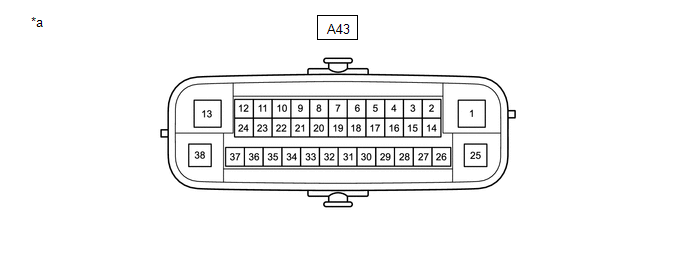

(b) Desconecte el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

*a

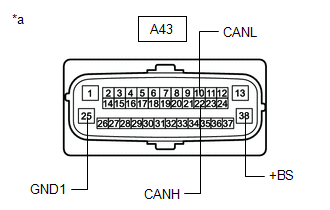

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

A43-22 (CANH) - A43-10 (CANL)

V - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

A43-22 (CANH) - A43-25 (GND1)

V - W-B

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

A43-10 (CANL) - A43-25 (GND1)

W - W-B

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

A43-22 (CANH) - A43-38 (+BS)

V - W

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

A43-10 (CANL) - A43-38 (+BS)

W - W

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

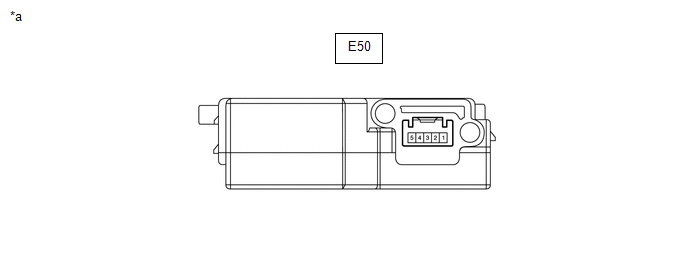

SENSOR DE DIRECCIÓN

*a

Componente no conectado al mazo de cables

(Sensor de dirección)

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E50 del sensor de dirección.

*a

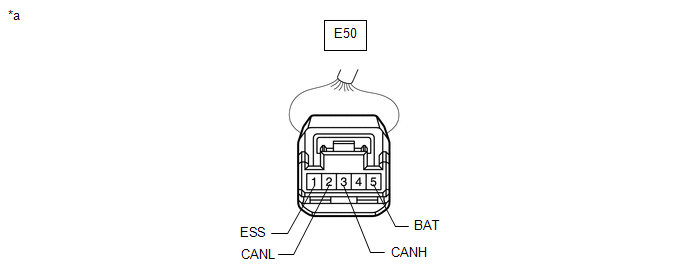

Vista frontal del conector del mazo de cables

(al sensor de dirección)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E50-3 (CANH) - E50-2 (CANL)

SB - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E50-3 (CANH) - E50-1 (ESS)

SB - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E50-2 (CANL) - E50-1 (ESS)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E50-3 (CANH) - E50-5 (BAT)

SB - GR

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E50-2 (CANL) - E50-5 (BAT)

W - GR

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

*a

Componente no conectado al mazo de cables

(Conjunto de la ECU de la servodirección)

-

-

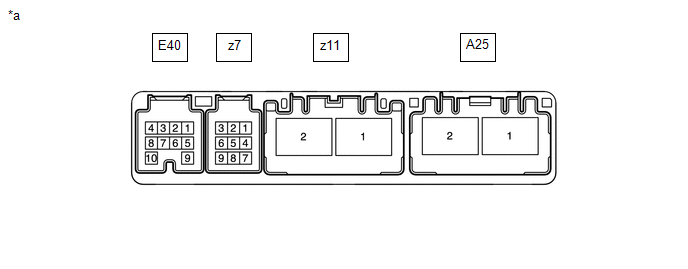

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte los conectores A25 y E40 del conjunto de la ECU de la servodirección.

*a

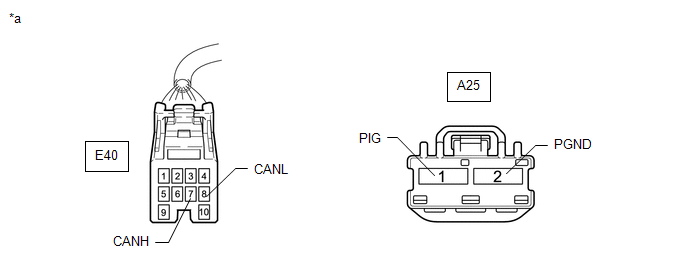

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de la servodirección)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E40-7 (CANH) - E40-8 (CANL)

GR - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E40-7 (CANH) - A25-2 (PGND)

GR - W-B

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E40-8 (CANL) - A25-2 (PGND)

W - W-B

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E40-7 (CANH) - A25-1 (PIG)

GR - L

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E40-8 (CANL) - A25-1 (PIG)

W - L

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

CONJUNTO DEL SENSOR DEL AIRBAG

*a

Componente no conectado al mazo de cables

(Conjunto del sensor del airbag)

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E14 del conjunto del sensor del airbag.

*1

DLC3

-

-

*a

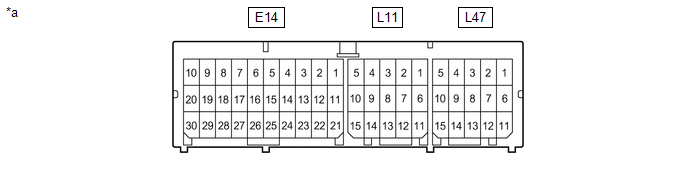

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E14-13 (CANH) - E14-22 (CANL)

V - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E14-13 (CANH) - E14-25 (E1)

V - W-B

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E14-22 (CANL) - E14-25 (E1)

W - W-B

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E14-13 (CANH) - E13-16 (BAT)

V - G

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E14-22 (CANL) - E13-16 (BAT)

W - G

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

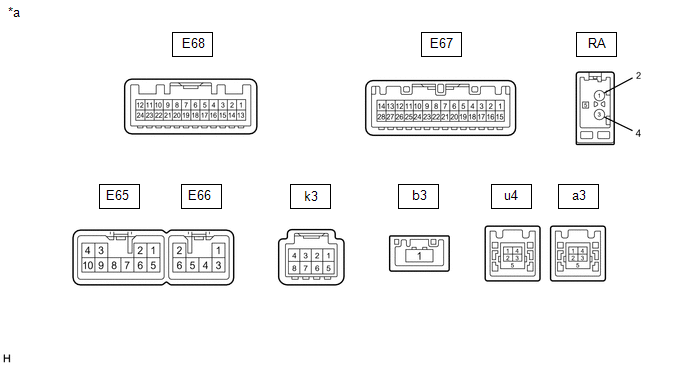

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente)

*a

Componente no conectado al mazo de cables

(ECU de certificación (conjunto de la ECU de la llave inteligente))

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte los conectores E57 y E59 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

*a

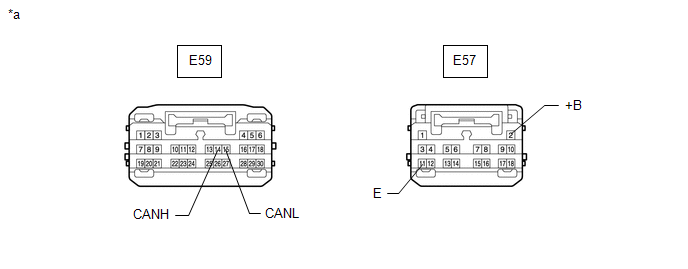

Vista frontal del conector del mazo de cables

(a la ECU de certificación (conjunto de la ECU de la llave inteligente))

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E59-14 (CANH) - E59-15 (CANL)

P - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E59-14 (CANH) - E57-11 (E)

P- W-B

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E59-15 (CANL) - E57-11 (E)

W - W-B

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E59-14 (CANH) - E57-2 (+B)

P - L

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E59-15 (CANL) - E57-2 (+B)

W - L

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

*a

Componente no conectado al mazo de cables

(Conjunto del receptor de navegación)

-

-

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN (para tipo con receptor de navegación)

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte los conectores E65 e E67 del conjunto del receptor de navegación.

*a

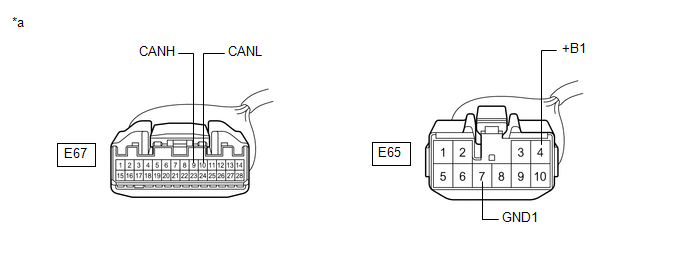

Vista frontal del conector del mazo de cables

(al conjunto del receptor de navegación)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E67-9 (CANH) - E67-10 (CANL)

G - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E67-9 (CANH) - E65-7 (GND1)

G - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E67-10 (CANL) - E65-7 (GND1)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E67-9 (CANH) - E65-4 (+B1)

G - SB

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E67-10 (CANL) - E65-4 (+B1)

W - SB

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (para tipo con radio y pantalla)

*a

Componente no conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte los conectores E1 y E29 del conjunto del receptor de radio y pantalla.

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E29-9 (CANH) - E29-10 (CANL)

G - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E29-9 (CANH) - E1-7 (GND1)

G - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E29-10 (CANL) - E1-7 (GND1)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E29-9 (CANH) - E1-4 (+B1)

G - SB

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E29-10 (CANL) - E1-4 (+B1)

W - SB

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

*a

Componente no conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

-

-

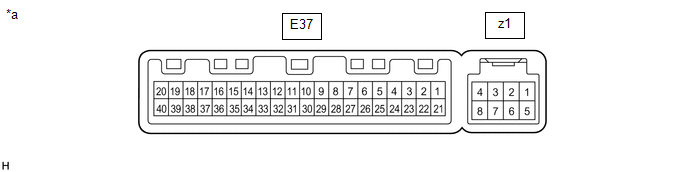

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

*a

Vista frontal del conector del mazo de cables

(al conjunto del amplificador del aire acondicionado)

-

-

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E37-11 (CANH) - E37-12 (CANL)

Y - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E37-11 (CANH) - E37-14 (GND)

Y - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E37-12 (CANL) - E37-14 (GND)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E37-11 (CANH) - E37-21 (B)

Y - W

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E37-12 (CANL) - E37-21 (B)

W - W

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

CONJUNTO DE AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

*a

Componente no conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

-

-

(a) Desconecte el cable del terminal negativo (-) de la batería.

*1

DLC3

-

-

*a

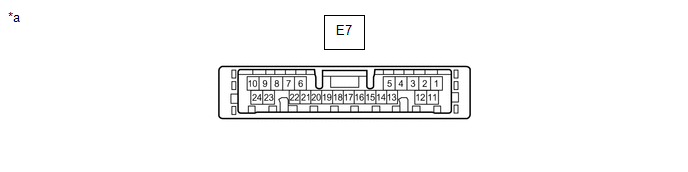

Vista frontal del conector del mazo de cables

(al conjunto del amplificador del aire acondicionado)

-

-

(b) Desconecte el conector E7 del conjunto del amplificador del aire acondicionado.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E7-8 (CANH) - E7-9 (CANL)

Y - W

Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel

Cable desconectado del terminal negativo (-) de la batería.

54 a 69 Ω

E7-8 (CANH) - E7-23 (GND)

Y - BR

Línea bus de CAN de alto nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E7-9 (CANL) - E7-23 (GND)

W - BR

Línea bus de CAN de bajo nivel - Masa

Cable desconectado del terminal negativo (-) de la batería.

200 Ω o superior

E7-8 (CANH) - E13-16 (BAT)

Y - G

Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

E7-9 (CANL) - E13-16 (BAT)

W - G

Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)

Cable desconectado del terminal negativo (-) de la batería.

6 kΩ o superior

    Tabla De SÍntomas De Problemas

    Sistema De DiagnÓstico

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Bloqueo De La DirecciÓn: Tabla De SÍntomas De Problemas
    TABLA DE SÍNTOMAS DE PROBLEMAS OBSERVACIÓN: Consulte la tabla siguiente para determinar la causa del síntoma del problema. Si hay varias áreas posiblemente afectadas, las causas posibles de los síntomas del problema están enumeradas en orden de probabilidad en la columna "Área posiblemen ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2024 Copyright www.tocores.net
    0.0118
