DESCRIPCIÓN

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C120B

Baja tensión de la fuente de alimentación de IG

Ocurre la disminución de tensión de la fuente de alimentación del sensor de presión del cilindro maestro o existe un historial de disminución de tensión y la salida defectuosa del sensor de presión del cilindro maestro continúa durante 1 segundo o más.
  • Salida del sensor de presión del cilindro maestro defectuosa
  • ECU de control de derrape (conjunto del actuador del freno)

DIAGRAMA DE CONEXIONES

Consulte el DTC C1417.

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo la calibración a cero y almacene la información del sistema.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL +BS)

(a) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.

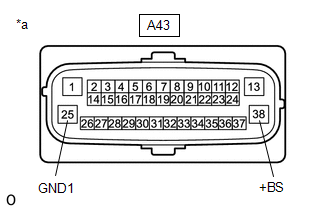

*a

Vista frontal del conector del mazo de cables

(a la ECU de control de derrape (conjunto del actuador del freno))

(b) Desconecte el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A43-38 (+BS) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

A43-38 (+BS) - A43-25 (GND1)

Interruptor de encendido en posición ON

11 a 14 V
MAL

INSPECCIONE O REEMPLACE LA BATERÍA O EL SISTEMA DE CARGA

OK

2.

VUELVA A CONFIRMAR EL DTC

(a) Vuelva a conectar el conector A43 de la ECU de control de derrape (conjunto del actuador del freno).

(b) Borre los DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Clear DTCs

(c) Apague el interruptor de encendido.

(d) Coloque el interruptor de encendido en posición ON.

(e) Compruebe si se emite el mismo DTC.

Haga clic aquí

Chassis > ABS/VSC/TRAC > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C120B.

A

Se emite el DTC C120B.

B
A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO
