Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

El conjunto del motor con transeje pesa mucho. Asegúrese de seguir el procedimiento que se describe en el manual de reparaciones, en caso contrario, el elevador del motor podría caer repentinamente.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCARGA DE LA PRESIÓN DEL SISTEMA DE COMBUSTIBLE

Haga clic aquí

3. ENDERECE LAS RUEDAS DELANTERAS

4. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

5. EXTRAIGA LA RUEDA DELANTERA

6. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

(a) Quite los 2 pernos, los 2 tornillos, los 3 clips y la cubierta inferior izquierda del motor.

7. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

(a) Quite los 3 pernos, los 2 tornillos, los 4 clips y la cubierta inferior derecha del motor.

8. VACÍE EL REFRIGERANTE DEL MOTOR

Haga clic aquí

9. VACÍE EL ACEITE DE MOTOR

Haga clic aquí

10. VACÍE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

11. RETIRE LA TAPA DE LA CULATA N° 2

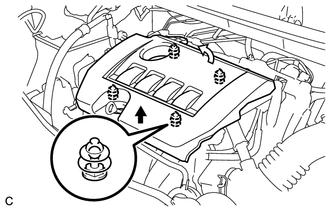

(a) Levante la parte trasera de la tapa de la culata n° 2 para desenganchar los 2 clips traseros. Levante la parte delantera de la tapa de la culata n° 2 para desenganchar los 2 clips delanteros y extraer la tapa de la culata n° 2.

	Primero desenganche los 2 clips traseros
	Después desenganche los 2 clips delanteros

AVISO:

Si intenta desenganchar el clip delantero y el trasero a la vez, podría romper la tapa de la culata n° 2.

12. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

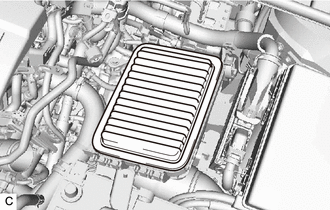

(a) Extraiga el subconjunto del elemento del filtro del depurador de aire del subconjunto de la caja del depurador de aire.

(b) Desconecte la abrazadera del mazo de cables del subconjunto de la caja del depurador de aire.

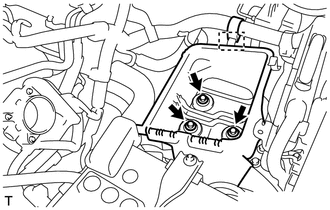

(c) Extraiga los 3 pernos y el subconjunto de la caja del depurador de aire.

14. EXTRAIGA LA BATERÍA

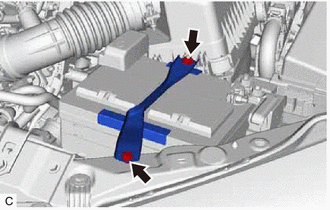

(a) Afloje la tuerca y desconecte el cable del terminal positivo (+) de la batería.

(b) Extraiga el perno y la tuerca.

(c) Extraiga el subconjunto de la abrazadera de la batería.

(d) Extraiga la batería y la bandeja de la batería del soporte de la batería.

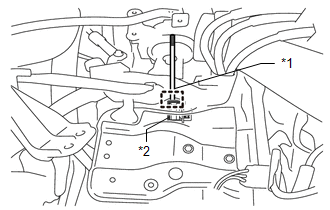

(e) Extraiga el perno de la abrazadera de la batería del soporte del portabatería.

*1 Perno de sujeción de la batería *2 Soporte del portabatería

15. EXTRAIGA EL SOPORTE DE LA BATERÍA

(a) Desconecte las 2 abrazaderas del mazo de cables del soporte de la batería.

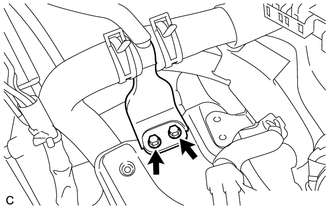

(b) Extraiga los 2 pernos y desconecte el tubo del radiador del soporte de la batería.

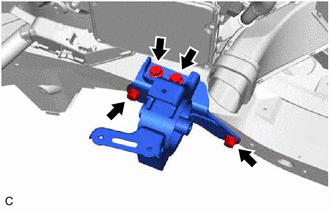

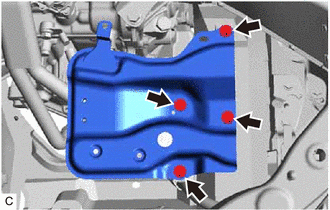

(c) Extraiga los 4 pernos y el soporte de la batería.

16. DESCONECTE LA MANGUERA DEL RADIADOR N° 1

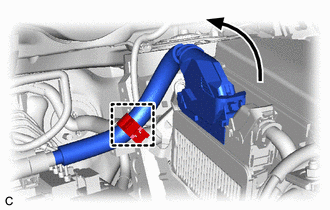

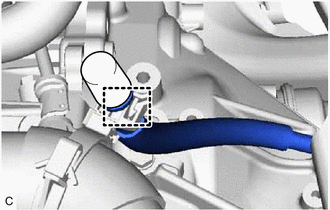

(a) Desconecte la manguera del tapón del respiradero de la abrazadera.

(b) Deslice el clip y desconecte la manguera del radiador n° 1 del subconjunto de la culata.

17. DESCONECTE LA MANGUERA DEL RADIADOR N° 2

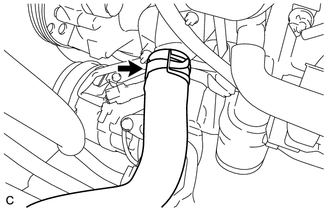

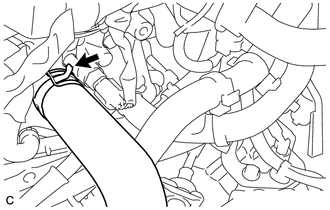

(a) Deslice el clip y desconecte la manguera del radiador n° 2 de la entrada de agua.

18. SEPARE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

Haga clic aquí

19. DESCONECTE LA MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE N° 1

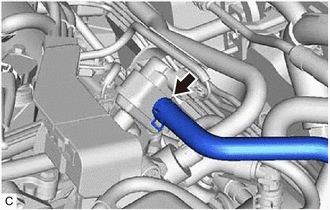

(a) Deslice el clip y desconecte la manguera de alimentación n° 1 del vapor de combustible de la válvula de servicio de conmutación de vacío.

20. DESCONEXIÓN DE LA UNIÓN A LA MANGUERA DEL TUBO DEL CONECTOR

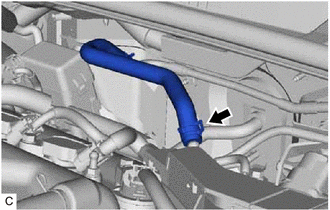

(a) Deslice el clip y desconecte la unión a la manguera del tubo del conector del tubo de aire.

21. DESCONECTE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

Haga clic aquí

22. DESCONECTE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

Haga clic aquí

23. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

(a) Desenganche la garra y extraiga la abrazadera del tubo de combustible n° 1.

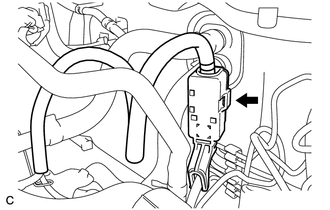

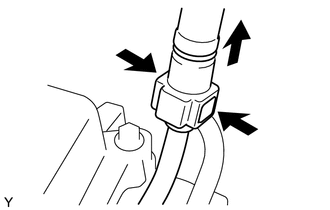

(b) Haga presión sobre el retén, tal y como se muestra en la ilustración, y saque el conector de la tubería de combustible del tubo de combustible. AVISO: Antes de realizar esta operación, elimine la suciedad y las partículas extrañas del conector del tubo de combustible. Debe evitar que se produzcan arañazos o que se adhieran partículas extrañas a las piezas al desconectarlas, ya que el conector de la tubería de combustible cuenta con juntas tóricas que sellan el tubo de combustible. Realice esta tarea a mano. No utilice herramientas. No doble, deforme ni retuerza el subconjunto del tubo de combustible de nailon. Después de desconectar el subconjunto del tubo de combustible, proteja la pieza desconectada cubriéndola con una bolsa de plástico. Si el conector de la tubería de combustible y el tubo de combustible están atascados, empuje y tire de ellos para soltarlos.

24. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

25. EXTRAIGA EL CONJUNTO DEL GENERADOR

Haga clic aquí

26. EXTRAIGA EL SOPORTE N° 2 DEL GENERADOR

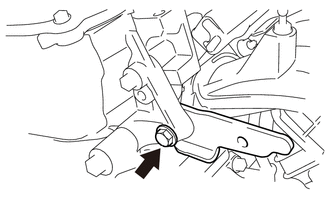

(a) Extraiga el perno y el soporte del generador n° 2.

27. SEPARE EL CONJUNTO DEL COMPRESOR CON POLEA

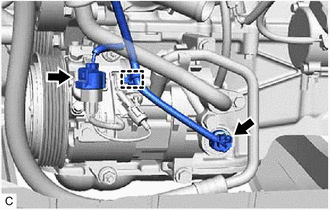

(a) Desconecte los 2 conectores.

(b) Desenganche la abrazadera.

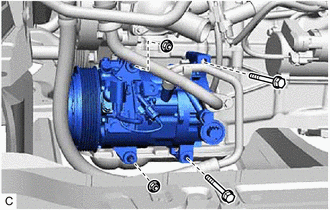

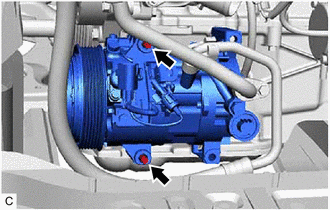

(c) Quite los 2 pernos y las 2 tuercas.

(d) Utilice una llave de cubo E8 "TORX" para extraer los 2 espárragos prisioneros y separe el conjunto del compresor con polea. OBSERVACIÓN: Sujete el compresor y las mangueras a la parte lateral en lugar de descargar el sistema de A/C.

28. DESCONECTE EL MAZO DE CABLES

(a) Tire de la palanca hacia arriba y desconecte el conector del ECM.

(b) Desconecte la abrazadera del mazo de cables.

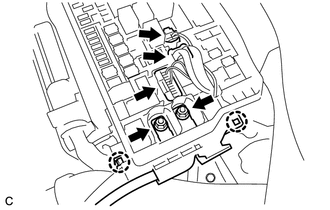

(c) Extraiga la cubierta del bloque de relés n° 1 del compartimiento del motor del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(d) Extraiga las 2 tuercas del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

(e) Desconecte los 3 conectores del mazo de cables.

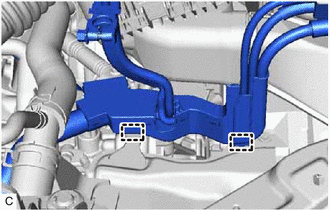

(f) Desenganche las 2 garras y desconecte el mazo de cables del conjunto del bloque de relés y bloque de empalmes del compartimiento del motor.

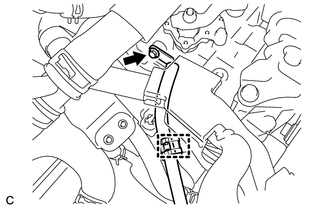

(g) Extraiga el perno y desconecte la abrazadera y el cable del motor n° 3 del conjunto del transeje variable continuo.

29. SEPARE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

30. EXTRAIGA EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

Haga clic aquí

31. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

32. EXTRAIGA LA TAPA INFERIOR DEL ALOJAMIENTO DEL VOLANTE

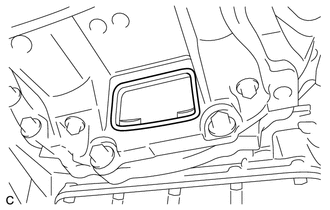

(a) Extraiga la cubierta inferior del alojamiento del volante.

33. EXTRAIGA EL PERNO DE FIJACIÓN DEL CONJUNTO DEL CONVERTIDOR DE PAR Y LA PLACA IMPULSORA

Haga clic aquí

34. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

35. EXTRAIGA EL CONJUNTO DEL MOTOR CON TRANSEJE

(a) Coloque un elevador del motor.

AVISO:

• Utilizando dispositivos de plataforma elevadora y dispositivos de ajuste de altura, coloque de forma horizontal el conjunto del motor con transeje.
• Para evitar la deformación del cárter de aceite, no fije ningún accesorio bajo el cárter de aceite del conjunto del motor con transeje.
• No lleve a cabo ningún procedimiento con el conjunto del motor con transeje suspendido, ya que el conjunto del motor con transeje podría caer, provocando lesiones graves. Sin embargo, el conjunto del motor con transeje tiene que estar suspendido durante su instalación o extracción de un soporte de motor.

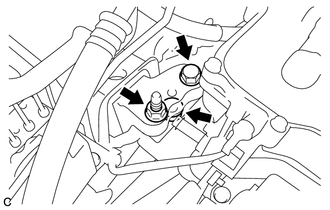

(b) Quite el perno y las 2 tuercas, y separe el subconjunto del aislante de montaje derecho del motor.

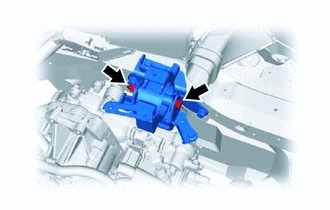

(c) Extraiga los pernos pasantes y la tuerca y separe el aislante de montaje izquierdo del motor.

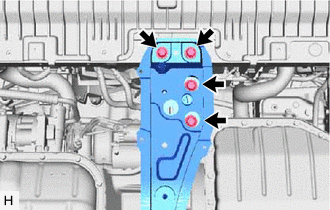

(d) Extraiga los 4 pernos y subconjunto del elemento de montaje central del motor.

(e) Extraiga cuidadosamente el conjunto del motor con transeje del vehículo.

36. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje del motor delantero.

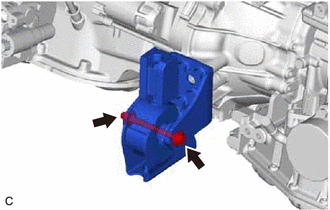

(a) Extraiga el perno pasante y la tuerca y separe del soporte de montaje delantero del motor el aislante de montaje delantero del motor. OBSERVACIÓN: No gire la tuerca, ya que tiene un tope propio. Afloje el perno pasante con la tuerca fijada.

37. EXTRAIGA EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje trasero del motor.

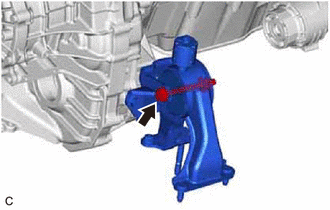

(a) Extraiga el perno pasante y el aislante de montaje trasero del motor del soporte de montaje trasero del motor.

38. EXTRAIGA EL AISLANTE DE MONTAJE IZQUIERDO DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el aislante de montaje izquierdo del motor.

(a) Retire los 4 pernos y extraiga el aislante de montaje izquierdo del motor.

39. EXTRAIGA EL SUBCONJUNTO DERECHO DEL AISLANTE DEL SOPORTE DEL MOTOR

OBSERVACIÓN:

Realice este procedimiento solo cuando sea necesario sustituir el subconjunto derecho del aislante del soporte del motor.

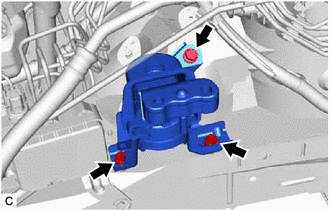

(a) Extraiga los 3 pernos y el subconjunto del aislante de montaje del motor derecho.

40. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

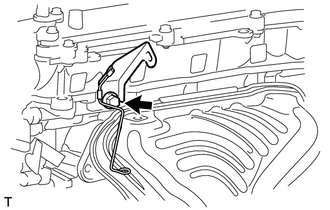

(a) Quite el perno y el soporte de la abrazadera del mazo de cables.

41. INSTALE EL SOPORTE DEL MOTOR

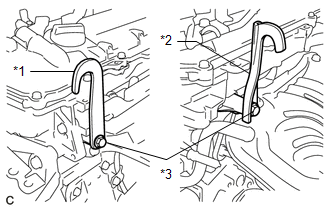

(a) Instale los soportes del motor n° 1 y n° 2 con los 2 pernos. Torque: 43 N·m {439 kgf·cm, 32 ft·lbf}

*1 Soporte del motor n° 1 (n° de pieza 12281-37050) *2 Soporte del motor n° 2 (n° de pieza 12282-37040) *3 Perno (n° de pieza 91552-81050)

(b) Conecte un dispositivo de eslinga del motor y eleve el conjunto del motor con un bloque de cadenas.

AVISO:

• Ajuste el ángulo del dispositivo de eslinga con cuidado para evitar que el conjunto del motor o los soportes del mismo se deformen o se dañen.
• No lleve a cabo ningún procedimiento con el conjunto del motor suspendido ya que el conjunto del motor podría caer, provocando lesiones graves. Sin embargo, el conjunto del motor tiene que estar suspendido durante su instalación o extracción de un soporte de motor.

42. EXTRAIGA LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

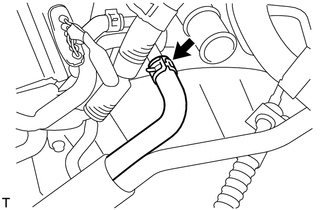

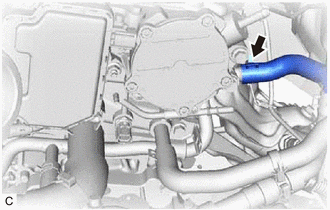

(a) Deslice el clip y extraiga la manguera de salida de agua de la calefacción de la tubería de derivación de agua n° 1.

43. EXTRAIGA LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

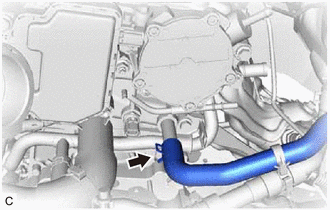

(a) Deslice el clip y extraiga la manguera de entrada de agua de la calefacción del subconjunto de la culata.

44. DESCONECTE EL CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

(a) Deslice el clip y desconecte el conjunto de la manguera de derivación de agua de la tubería de derivación de agua n° 1.

45. EXTRAIGA LA CUBIERTA LATERAL DEL ALOJAMIENTO DEL VOLANTE

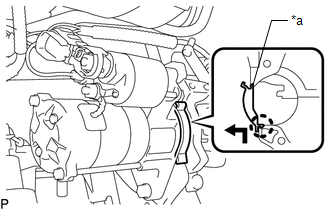

(a) Empuje hacia arriba la cubierta lateral del alojamiento del volante para desenganchar la garra, tal y como se muestra en la ilustración, y extraiga dicha cubierta.

*a Parte saliente

46. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE

Haga clic aquí

47. EXTRAIGA EL CABLE DEL MOTOR

(a) Extraiga el cable del motor del conjunto del motor con transeje.

48. EXTRAIGA EL CONJUNTO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

49. EXTRAIGA EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA CORONA DENTADA

Haga clic aquí

50. COLOQUE EL MOTOR EN UN SOPORTE DE MOTOR

(a) Coloque el conjunto del motor en un soporte de motor.

AVISO:

• Ajuste el ángulo del dispositivo de eslinga con cuidado para evitar que el conjunto del motor o los soportes del mismo se deformen o se dañen.
• Realizar el mantenimiento de un conjunto de motor mientras cuelga es peligroso. Esto solo se puede llevar a cabo cuando se instala o se retira el conjunto de motor en un soporte de motor.

51. QUITE EL SOPORTE DEL MOTOR

(a) Extraiga los 2 pernos, el soporte del motor n° 1 y el soporte del motor n° 2.
