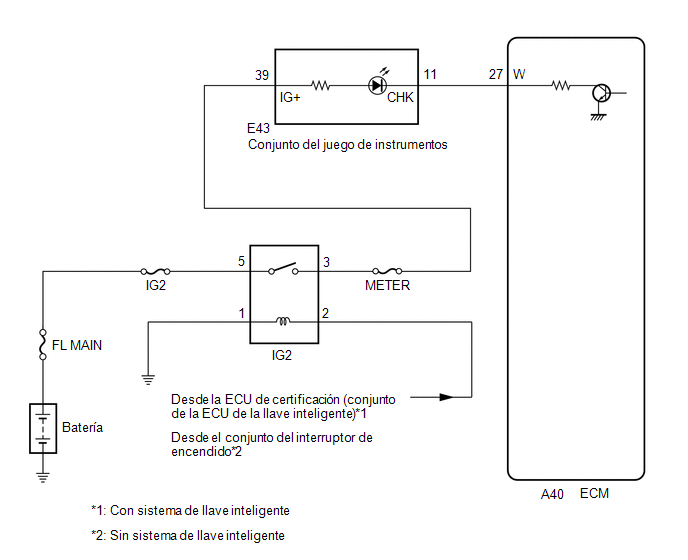

DESCRIPCIÓN El ECM utiliza el MIL (indicador luminoso de averías) para la detección de averías del vehículo. Al colocar el interruptor de encendido en posición ON, se suministra energía eléctrica al circuito del indicador MIL y el ECM proporciona la masa de circuito que hace que el MIL se encienda. El funcionamiento del indicador MIL puede comprobarse visualmente: El indicador MIL debe encenderse al colocar el interruptor de encendido en la posición ON y debe apagarse al arrancar el motor. Si el indicador MIL permanece encendido o no se enciende, lleve a cabo el siguiente procedimiento de localización de averías con el Techstream. DIAGRAMA DE CONEXIONES PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento. PROCEDIMIENTO
(a) Lleve a cabo la localización de averías de acuerdo con la siguiente tabla. Resultado:
(a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes menús: Powertrain / Engine and ECT / Trouble Codes. Powertrain > Engine and ECT > Trouble Codes(e) Compruebe si se ha detectado algún DTC. Anote los DTC. Resultado:
OBSERVACIÓN: Compruebe los DTC detectados emitidos por otras ECU que estén relacionados con el indicador MIL.
(a) Desconecte el conector A40 del ECM. (b) Coloque el interruptor de encendido en posición ON. (c) Asegúrese de que el indicador MIL no se enciende. OK: El indicador MIL no se enciende.
(a) Desenchufe el conector del conjunto del juego de instrumentos. (b) Desconecte el conector del ECM. (c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
(a) Compruebe si el indicador MIL se enciende cuando se coloca el interruptor de encendido en la posición ON. OK: El indicador MIL debería iluminarse.
(a) Coloque el interruptor de encendido en posición ON. (b) Arranque el motor. Resultado:
OBSERVACIÓN: *: El Techstream no puede comunicarse con el ECM.
(a) Desenchufe el conector del conjunto del juego de instrumentos. (b) Desconecte el conector del ECM. (c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
