DESCRIPCIÓN
El modo de salida de DTC se establece conectando los terminales TC y CG del DLC3.
Los DTC se indican mediante parpadeos del indicador de advertencia SRS.
OBSERVACIÓN:
- Cuando varios indicadores de advertencia del juego de instrumentos parpadean
continuamente, se indica un cortocircuito a masa en el cableado o una ECU conectada
al terminal TC del DLC3.
- La señal de modo de emisión de DTC se transmite a través del sistema de
comunicación CAN a cada ECU, incluido el conjunto del sensor del airbag. De
este modo, cuando ningún sistema entra en el modo de emisión de DTC, podría
haber una avería en el ECM.

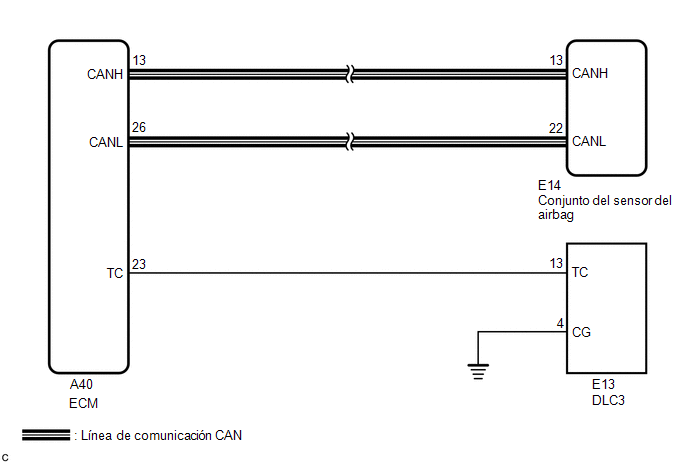

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
|

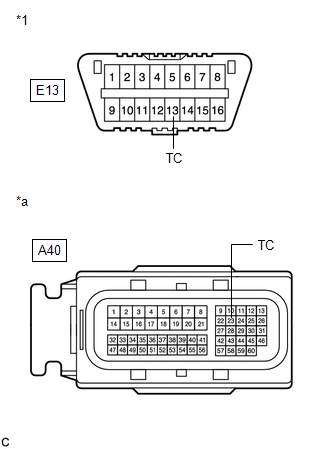

INSPECCIONE EL MAZO DE CABLES (TC DEL DLC3 - TC DEL ECM)
|
(a) Apague el interruptor de encendido.
|
|
*1
|
DLC3
|
*a
|
Vista frontal del conector del mazo de cables
(a ECM)
|
|
|
(b) Desconecte el conector del ECM.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E13-13 (TC) - A40-23 (TC)
|
Siempre
|
Inferior a 1 Ω
|
MAL |
|
REPARE O REEMPLACE EL MAZO DE CABLES
|
OK |
|
|
2.
|

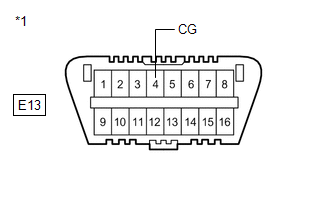

INSPECCIONE EL MAZO DE CABLES (CG DEL DLC3 - MASA DE LA CARROCERÍA)
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E13-4 (CG) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
|
|
MAL |
|
REPARE O REEMPLACE EL MAZO DE CABLES
|
OK |
|
|
3.
|

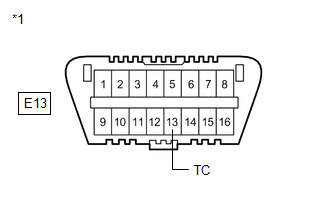

INSPECCIONE EL MAZO DE CABLES (TC DEL DLC3 - MASA DE LA CARROCERÍA)
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E13-13 (TC) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
|
OK |
|
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
|
MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O SUSTITUYA TODAS LAS ECU
|
|
