Toyota Corolla Manual de Taller: No se puede registrar la llave nueva

Toyota Corolla Manual de Taller / Interior del vehículo / Sistema Antirrobo / Acceso Sin Llave / Sistema De Llave Inteligente (para Función De Entrada) / No se puede registrar la llave nueva

DESCRIPCIÓN

Si el subconjunto del transmisor de la llave eléctrica no se registrará, interferencia o una avería de la ECU de certificación (conjunto de la ECU de la llave inteligente), la llave eléctrica del subconjunto del transmisor, la caja de códigos ID (ECU del código del inmovilizador), la ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) o el receptor de control de las puertas.

El registro para agregar otro subconjunto del transmisor de la llave eléctrica (sin sustituir las piezas) se denomina "registro de ID de una llave adicional".

Si el registro adicional no es posible, consulte "La llave adicional no se puede registrar".

Haga clic aquí .

OBSERVACIÓN:

Si alguna de las que se han llevado a cabo el registro de todos los subconjuntos del transmisor de la llave eléctrica es necesario:

La ECU de certificación (conjunto de la ECU de la llave inteligente) se ha sustituido.
La ECU de certificación (conjunto de la ECU de la llave inteligente), la caja del códigos ID (ECU del código del inmovilizador) y la ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) se hayan sustituido.

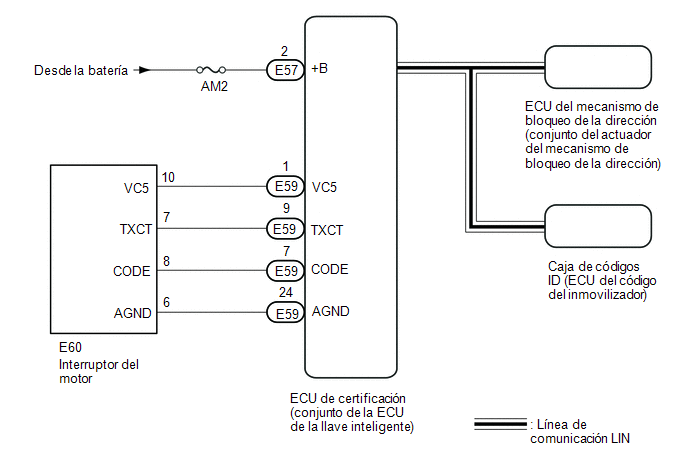

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si no es posible el registro del subconjunto del transmisor de la llave eléctrica, compruebe en primer lugar el procedimiento por el sistema inmovilizador.
Haga clic aquí .
Se puede ingresar un nuevo modo de registro solo cuando no hay subconjuntos del transmisor de la llave eléctrica almacenados en la ECU de certificación (conjunto de la ECU de la llave inteligente).
El sistema de llave inteligente (para función de entrada) utiliza el sistema de comunicación CAN y el sistema de comunicación LIN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Realice el procedimiento de localización de averías para el sistema de llave inteligente (para la función de entrada) después de confirmar que los sistemas de comunicación funcionan correctamente.
Haga clic aquí .
Al utilizar el Techstream con el interruptor del motor en posición OFF (Desactivado), conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo en el modo manual y acceda a los siguientes menús: Body Electrical/Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
Antes de sustituir el subconjunto del transmisor de la llave eléctrica, la ECU de certificación (conjunto de la ECU de la llave inteligente), la ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) o a la caja de códigos ID (ECU del código del inmovilizador), consulte el apartado referente al sistema de llave inteligente (para función de entrada) precaución.
Haga clic aquí .
Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	COMPRUEBE SI SE EMITEN CÓDIGOS DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Smart Key > Trouble Codes

AVISO:

Si se produce una avería, no extraiga o instale la batería del vehículo antes de comprobar los DTC.

OK:

No se emite ningún DTC.

MAL

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO

2.	LEA EL VALOR INDICADO EN EL TECHSTREAM (NÚMERO DE CÓDIGOS DE LLAVE REGISTRADOS)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Smart Key > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
Number of Registered Key Codes	Número de subconjuntos del transmisor de la llave eléctrica registrada	0 a 8	Número de subconjuntos del transmisor de la llave eléctrica registrada	Se puede registrar un máximo de 7 subconjuntos del transmisor de la llave eléctrica.

Body Electrical > Smart Key > Data List

Pantalla del tester
Number of Registered Key Codes

OBSERVACIÓN:

Una nueva ECU de certificación (conjunto de la ECU de la llave inteligente) no se han registrado los subconjuntos del transmisor de la llave eléctrica.

OK:

"0" se visualiza en la pantalla del Techstream.

MAL

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

3.	LEA EL VALOR INDICADO EN EL TECHSTREAM (LISTA DEL HISTORIAL DE FUNCIONAMIENTO)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Acceda a los siguientes menús: Body Electrical/Smart Key/Utility/ECU de certificación y el historial de funcionamiento del registro de código de registro de ID.

Body Electrical > Smart Key > Utility

Pantalla del tester
Operation History

(e) Compruebe los datos de imagen fija y siga las instrucciones que aparecen en la columna de paso de la tabla siguiente.

Registro de la ECU de certificación del registro del código ID:

Identificación del parámetro	Condición de detección	Área afectada	Vaya a
Fallo en el modo de registro	Se envió una solicitud de registro mientras estaba en otro modo. Se envió una solicitud de registro diferente durante el registro.	-	A
El ID del vehículo no se ha configurado	No se ha registrado un ID del vehículo en la ECU de certificación (conjunto de la ECU de la llave inteligente).	ECU de certificación (conjunto de la ECU de la llave inteligente)	B
Máx del registro de la llave	Se envía una solicitud de registro cuando ya se ha registrado el número máximo de subconjuntos del transmisor de la llave eléctrica.	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador)	C
Error de ID-BOX	Se envía una solicitud de registro aunque no se sepa si el vehículo incorpora una caja de códigos ID.	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador)	D
La velocidad del vehículo es demasiado alta (se aplica solo si no puede registrar el este, a pesar de que el vehículo se encuentre detenido. Asegúrese de que el vehículo está detenido primero).	Se envía una solicitud de registro con una velocidad del vehículo de al menos 5 km/h (3.11 mph).	ECU de certificación (conjunto de la ECU de la llave inteligente)	E
No hay respuesta de la ECU	La ECU de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) no estaba conectada.	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador) ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección)	F
Error de la verificación del código L	L los códigos registrados en la caja de códigos ID (ECU del código del inmovilizador) y la ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) no coinciden.	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador) ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección)	G
Código L/NG del código S es correcto	El de la verificación del código L se ha almacenado el código S correcta pero en la caja de códigos ID (ECU del código del inmovilizador) y la ECU de certificación (conjunto de la ECU de la llave inteligente) no coinciden.	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador)	C
Inspección de la llave: Número máximo	El número de subconjuntos de registrado en el transmisor de la llave eléctrica de la caja de códigos ID (ECU del código del inmovilizador) es superior a 7.	Caja de códigos ID (ECU del código del inmovilizador)	H
Inspección de la llave: Anomalía en el amplificador	Avería del amplificador del sistema inmovilizador, como por ejemplo, un cortocircuito a masa.	ECU de certificación (conjunto de la ECU de la llave inteligente) Interruptor del motor	I
Inspección de la llave: Error de lectura	Aunque el subconjunto del transmisor registrado de la llave eléctrica se colocó cerca del interruptor del motor, la certificación del sistema inmovilizador no se realizó correctamente.	ECU de certificación (conjunto de la ECU de la llave inteligente) Subconjunto del transmisor de la llave eléctrica	J
Llave no verificada	Aunque todos los subconjuntos del transmisor de la llave eléctrica registrado se colocaron cerca del interruptor del motor, no fue posible el registro del subconjunto del transmisor de la llave eléctrica debido a que la certificación del sistema inmovilizador no puede realizarse correctamente.	ECU de certificación (conjunto de la ECU de la llave inteligente)	K
Error en el amplificador de la llave transmisora	Avería del amplificador del sistema inmovilizador, como por ejemplo, un cortocircuito a masa.	ECU de certificación (conjunto de la ECU de la llave inteligente) Interruptor del motor	I
Error de registro de la llave nueva	A pesar de que un subconjunto del transmisor de la llave eléctrica sin registrar se colocó cerca del interruptor del motor, el registro del subconjunto del transmisor de la llave eléctrica no es posible debido a que la certificación del sistema del inmovilizador no se puede realizar correctamente.	ECU de certificación (conjunto de la ECU de la llave inteligente) Subconjunto del transmisor de la llave eléctrica	L
Error del ID de una nueva llave del vehículo	A pesar de que un subconjunto del transmisor de la llave eléctrica sin registrar se colocó cerca del interruptor del motor, el registro del subconjunto del transmisor de la llave eléctrica no se puede realizar debido a que el ID del vehículo no se puede almacenar correctamente.	ECU de certificación (conjunto de la ECU de la llave inteligente) Subconjunto del transmisor de la llave eléctrica	L
Error en el registro de la nueva llave	Después de que la certificación del sistema del inmovilizador se realizó correctamente, se envió la confirmación de tiempo agotado antes de la finalización del reconocimiento inteligente o una solicitud de cancelación de registro.	ECU de certificación (conjunto de la ECU de la llave inteligente) Subconjunto del transmisor de la llave eléctrica	L
La nueva llave ya está registrada	A pesar de que el subconjunto del transmisor de la llave eléctrica registrado se colocó cerca del interruptor del motor, se envió una solicitud de tiempo agotado o cancelación del registro.	ECU de certificación (conjunto de la ECU de la llave inteligente)	M
Error en el código ID de la nueva llave	El registro del subconjunto del transmisor de la llave eléctrica no fue posible debido a que la ECU de certificación (conjunto de la ECU de la llave inteligente) no puede almacenar la información del subconjunto del transmisor de la llave eléctrica correctamente en la EEPROM.	ECU de certificación (conjunto de la ECU de la llave inteligente)	B
No hay respuesta al registrar códigos L/S	La ECU de certificación (conjunto de la ECU de la llave inteligente), la caja del códigos ID (ECU del código del inmovilizador) o la ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) no se han conectado.	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador) ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección)	F
NG de verificación del código S	El código S no se almacena en la ECU de certificación (conjunto de la ECU de la llave inteligente) y la caja de códigos ID (ECU del código del inmovilizador).	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador)	C
NG de verificación del código L	No es posible el código L almacenados por la ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) o a la caja de códigos ID (ECU del código del inmovilizador).	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador) ECU del mecanismo de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección)	G
Error de la verificación de ID de la ECU	El código recibido de la caja de códigos ID (ECU del código del inmovilizador) cuando se registra el código S no coincide con el código de la ECU de certificación (conjunto de la ECU de la llave inteligente).	ECU de certificación (conjunto de la ECU de la llave inteligente) Caja de códigos ID (ECU del código del inmovilizador)	C
Error de escritura del número de la llave	La ECU de certificación (conjunto de la ECU de la llave inteligente) no pudo almacenar el número de subconjuntos de la llave eléctrica del transmisor en la EEPROM.	ECU de certificación (conjunto de la ECU de la llave inteligente)	B
Error de escritura de la CAJA de códigos ID	La ECU de certificación (conjunto de la ECU de la llave inteligente) no pudo almacenar la información respecto a si el vehículo tiene una caja de códigos ID en la EEPROM.	ECU de certificación (conjunto de la ECU de la llave inteligente)	B

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

IR AL PUNTO 5

COMPRUEBE SI SE EMITE El DTC B2789

IR AL PUNTO 6

COMPRUEBE SI SE EMITE El DTC B2785

IR AL PUNTO 7

SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

Compruebe si se emite el DTC B278A o B2784

IR AL PUNTO 9

IR AL PUNTO 13

IR AL PUNTO 15

REGISTRO DE LA NUEVA LLAVE FALLO COMPRUEBE LA LLAVE

4.	COMPRUEBE EL MODO DE REGISTRO

(a) Asegúrese de que no se ha seleccionado otro modo o un modo de registro diferente.

OBSERVACIÓN:

Si se ha seleccionado cualquier modo, es necesario cancelar el modo.

OK:

No se ha seleccionado otro modo o un modo de registro diferente.

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

REGISTRO REPETIDO

5.	SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Sustituya temporalmente la ECU de certificación (conjunto de la ECU de la llave inteligente) por una nueva y registre los subconjuntos del transmisor de la llave eléctrica en la nueva ECU.

OBSERVACIÓN:

Para la sustitución.
Haga clic aquí .
Para el registro.
Haga clic aquí .

OK:

El registro de la nueva ECU de certificación (conjunto de la ECU de la llave inteligente) se ha completado correctamente.

FIN DE LA INSPECCIÓN (LA ECU DE CERTIFICACIÓN [CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE] ERA DEFECTUOSA)

MAL

SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

6.	LEA EL VALOR DEL TECHSTREAM (VELOCÍMETRO DEL VEHÍCULO)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester	Elemento de medición	Margen	Estado normal	Nota de diagnóstico
Vehicle Speed Meter	Velocidad del vehículo	0 a 255	Casi el mismo valor que la velocidad real del vehículo	-

Body Electrical > Combination Meter > Data List

Pantalla del tester
Vehicle Speed Meter

OK:

"0 km/h (0 mph)" se muestra cuando el vehículo está detenido.

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

7.	SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Sustituya temporalmente la ECU de certificación (conjunto de la ECU de la llave inteligente) por una nueva y registre los subconjuntos del transmisor de la llave eléctrica en la nueva ECU.

OBSERVACIÓN:

Para la sustitución.
Haga clic aquí .
Para el registro.
Haga clic aquí .

OK:

El registro de la nueva ECU de certificación (conjunto de la ECU de la llave inteligente) se ha completado correctamente.

FIN DE LA INSPECCIÓN (LA ECU DE CERTIFICACIÓN [CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE] ERA DEFECTUOSA)

MAL

8.	SUSTITUYA LA ECU DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL ACTUADOR DE BLOQUEO DE LA DIRECCIÓN)

(a) Sustituya temporalmente la ECU de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) por uno nuevo y los subconjuntos registre el transmisor de la llave eléctrica en la nueva ECU.

OBSERVACIÓN:

Para la sustitución.
Haga clic aquí .
Para el registro.
Haga clic aquí .

OK:

El registro de la nueva ECU de bloqueo de la dirección (conjunto del actuador del mecanismo de bloqueo de la dirección) se ha completado correctamente.

FIN DE LA INSPECCIÓN (LA ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN) ESTABA DEFECTUOSA)

MAL

SUSTITUYA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

9.	INSPECCIONE EL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA

(a) Asegúrese de que se utiliza el subconjunto del transmisor de la llave eléctrica registrada.

OK:

Se utiliza un subconjunto del transmisor de la llave eléctrica registrado.

MAL

UTILICE UN SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA REGISTRADO Y EFECTÚE UN NUEVO REGISTRO

10.	COMPRUEBE EL NÚMERO DE SUBCONJUNTOS DEL TRANSMISOR DE LA LLAVE ELÉCTRICA REGISTRADOS

(a) Compruebe el número de subconjuntos del transmisor de la llave eléctrica registrados.

Resultado:

Resultado	Vaya a
Cuando solo se 1 del subconjunto del transmisor registrado de la llave eléctrica	A
Cuando se han registrado 2 o más subconjuntos del transmisor de la llave eléctrica	B

VAYA AL PASO 12

11.	REGISTRO REPETIDO

(a) Vuelva a registrar los subconjuntos del transmisor de la llave eléctrica con otras combinaciones de orden.

Haga clic aquí .

OBSERVACIÓN:

Si hay 2 o más subconjuntos del transmisor de la llave eléctrica, asegúrese de que el número de combinaciones de orden sea igual al número de subconjuntos del transmisor de la llave eléctrica de manera que cada identificador del transmisor se puede comprobar primero.

Ejemplo: Cuando hay 3 subconjuntos del transmisor de la llave eléctrica registrados (A, B y C).

Combinación	Orden*
1	A → B → C
2	B → C → A
3	C → A → B

*: A excepción del primer subconjunto del transmisor de la llave eléctrica, el resto de los subconjuntos del transmisor de la llave eléctrica se pueden comprobar en cualquier orden.

OK:

No se visualiza "Inspección de la llave: error de lectura".

SUSTITUYA EL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA (SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA DETENIDO CUANDO SE DETECTA "Inspección de la llave: error de lectura" DEFECTUOSO)

MAL

12.	SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

(a) Sustituya temporalmente la ECU de certificación (conjunto de la ECU de la llave inteligente) por una nueva y registre los subconjuntos del transmisor de la llave eléctrica en la nueva ECU.

OBSERVACIÓN:

Para la sustitución.
Haga clic aquí .
Para el registro.
Haga clic aquí .

OK:

El registro de la nueva ECU de certificación (conjunto de la ECU de la llave inteligente) se ha completado correctamente.

FIN DE LA INSPECCIÓN (LA ECU DE CERTIFICACIÓN [CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE] ERA DEFECTUOSA)

MAL

SUSTITUYA EL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA

13.	INSPECCIONE EL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA

(a) Compruebe que todos los subconjuntos del transmisor de la llave eléctrica registrados estén disponibles.

OK:

No faltan subconjuntos del transmisor de la llave eléctrica registrados.

MAL

BORRE TODOS LOS TRANSMISORES DE LA LLAVE ELÉCTRICA EXCEPTO UNO Y, A CONTINUACIÓN, REGISTRE LOS TRANSMISORES DE LA LLAVE ELÉCTRICA RESTANTES

14.	REGISTRO REPETIDO

(a) Vuelva a registrar los subconjuntos del transmisor de la llave eléctrica con otras combinaciones de orden.

Haga clic aquí .

OBSERVACIÓN:

Ejemplo: Cuando hay 3 subconjuntos del transmisor de la llave eléctrica registrados (A, B y C).

Combinación	Orden*
1	A → B → C
2	B → C → A
3	C → A → B

*: A excepción del primer subconjunto del transmisor de la llave eléctrica, el resto de los subconjuntos del transmisor de la llave eléctrica se pueden comprobar en cualquier orden.

OK:

No se visualiza "Inspección de la llave: error de lectura".

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

SUSTITUYA EL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA (SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA DETENIDO CUANDO SE DETECTA "Inspección de la llave: error de lectura" DEFECTUOSO)
