Toyota Corolla Manual de Taller: Circuito del motor del soplador

DESCRIPCIÓN

El subconjunto del motor del soplador con ventilador se acciona mediante señales procedentes del conjunto del amplificador del aire acondicionado. Las señales de velocidad del motor del soplador se transmiten según los cambios del factor de marcha.

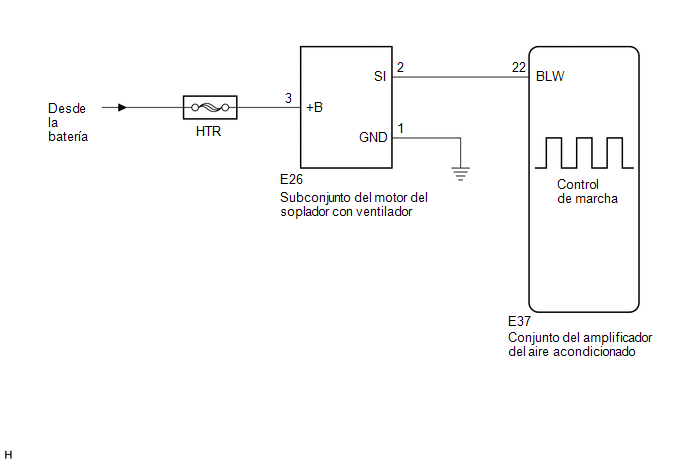

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Active Test.

(e) Compruebe el funcionamiento en la siguiente tabla.

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Blower Motor

Subconjunto del motor del soplador con ventilador

Mín.: 0

Máx.: 31

-

Body Electrical > Air Conditioner > Active Test

Pantalla del tester

Blower Motor

Resultado:

Resultado

Vaya a

OK

A

NG (el subconjunto del motor del soplador con ventilador no funciona)

B

NG (el subconjunto del motor del soplador con ventilador funciona pero no puede cambiar la velocidad)

C

A

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

VAYA AL PASO 6

B

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR - MASA DE LA CARROCERÍA)

(a) Desconecte el conector E26 del subconjunto del motor del soplador con ventilador.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E26-1 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR - BATERÍA)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E26-3 (+B) - Masa de la carrocería

Siempre

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR)

(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E37-22 (BLW) - E26-2 (SI)

Siempre

Inferior a 1 Ω

E37-22 (BLW) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

(a) Vuelva a conectar el conector E26 del subconjunto del motor del soplador con ventilador.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E37-22 (BLW) - Masa de la carrocería

Siempre

4.5 a 5.5 V

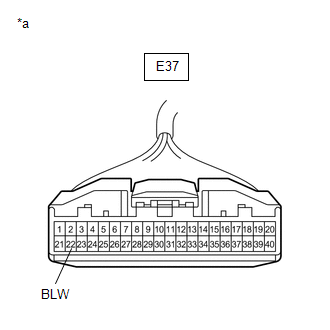

*a

Vista frontal del conector del mazo de cables

(al conjunto del amplificador del aire acondicionado)

MAL

SUSTITUYA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

OK

6.

INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Vuelva a conectar el conjunto del conector E37 del conjunto del amplificador del aire acondicionado.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el interruptor del soplador (LO).

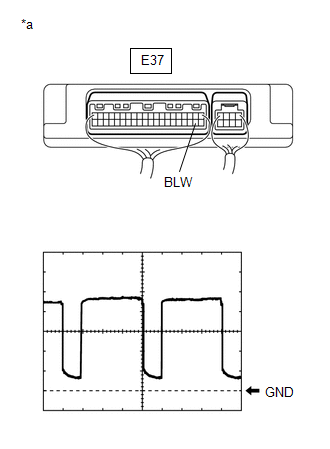

(d) Mida la forma de onda entre el terminal E37-22 (BLW) del conjunto del amplificador del aire acondicionado y la masa de la carrocería.

OK:

La forma de onda es similar a la mostrada en la ilustración.

OBSERVACIÓN:

La forma de onda varía con la velocidad del soplador.

Elemento

Contenido

Conjunto de herramientas

1 V/DIV., 500 µs/DIV.

Estado del vehículo

  • Interruptor de encendido en posición ON (Activado)
  • Interruptor del soplador: LO

*a

Componente conectado al mazo de cables

(Conjunto del amplificador del aire acondicionado)

OK

SUSTITUYA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR

MAL

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
