Toyota Corolla Manual de Taller: Circuito abierto en la línea principal del bus 5

DESCRIPCIÓN

Podría haber un circuito abierto en alguna de las líneas bus principales de CAN cuando la resistencia entre los terminales 15 (CA5H) y 16 (CA5L) de la ECU de pasarela central (ECU de pasarela de red) sea igual o superior a 70 Ω.

Esta avería no está relacionada con las líneas de una línea secundaria de CAN con las ECU o sensores conectados una línea secundaria de CAN.

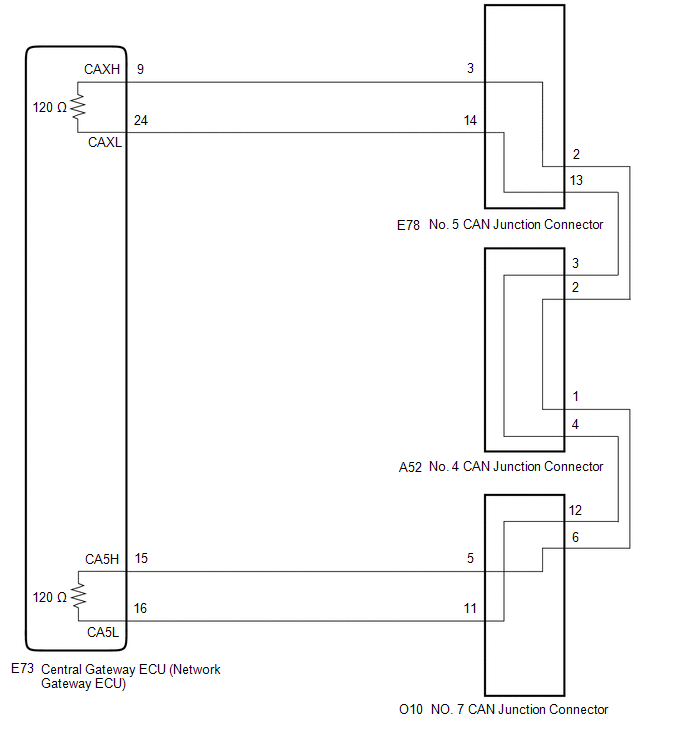

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección Cómo proceder con la localización de averías cuando se emiten DTC relacionados con el sistema de comunicación CAN.

  Haga clic aquí

• Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
• Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

  Haga clic aquí

• Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de DTC y confirme que no se vuelvan a emitir los DTC.

  Procedimiento de comprobación de DTC: Coloque el interruptor de encendido en la posición ON y espere al menos 52 segundos. Accione el interruptor principal de cambio involuntario de carril y a continuación, conduzca el vehículo a una velocidad de 36 km/h (22 mph) como mínimo durante 7 segundos o más.

• Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen todas las ECU y todos los sensores conectados al sistema de comunicación CAN.

  Haga clic aquí

OBSERVACIÓN:

• Antes de desconectar los conectores relacionados con la inspección, presione cada cuerpo del conductor para comprobar que el conector no está flojo o desconectado.
• Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector E78 del conector de empalmes de CAN n° 5.

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado Conectado a E78-2 (CANH) - E78-13 (CANL) Cable desconectado del terminal negativo (-) de la batería. 108 a 132 Ω Conector de empalmes de CAN n° 4 E78-3 (CANH) - E78-14 (CANL) Cable desconectado del terminal negativo (-) de la batería. 108 a 132 Ω ECU de pasarela central (ECU de pasarela de red)

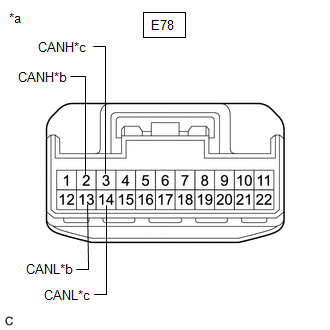

*a Vista frontal del conector del mazo de cables (al conector de empalmes de CAN n° 5) *b Al conector de empalmes de CAN n° 4 *c A la ECU de pasarela central (ECU de pasarela de red)

Resultado:

A

SUSTITUYA EL CONECTOR DE EMPALMES DE CAN N° 5

C

IR AL PUNTO 3

B

(a) Vuelva a conectar el conector de empalmes E78 de CAN n° 5.

(b) Desconecte el conector E73 de la ECU de pasarela central (ECU de pasarela de red).

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E73-15 (CA5H) - E73-9 (CAXH) Cable desconectado del terminal negativo (-) de la batería. Inferior a 1 Ω E73-16 (CA5L) - E73-24 (CAXL) Cable desconectado del terminal negativo (-) de la batería. Inferior a 1 Ω

*a Vista frontal del conector del mazo de cables (A la ECU de pasarela central (ECU de pasarela de red))

OK

SUSTITUYA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

MAL

REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS BUS PRINCIPALES DE CAN (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED - CONECTOR DE EMPALMES DE CAN N° 5)

(a) Vuelva a conectar el conector de empalmes E78 de CAN n° 5.

(b) Desconecte el conector A52 del conector de empalmes de CAN n° 4.

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado Conectado a A52-1 (CANH) - A52-4 (CANL) Cable desconectado del terminal negativo (-) de la batería. 108 a 132 Ω Conector de empalmes de CAN N° 7 A52-2 (CANH) - A52-3 (CANL) Cable desconectado del terminal negativo (-) de la batería. 108 a 132 Ω Conector de empalmes de CAN n° 5

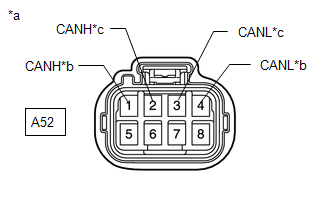

*a Vista frontal del conector del mazo de cables (al conector de empalmes de CAN n° 4) *b al conector de empalmes de CAN n° 7 *c Al conector de empalmes de CAN n° 5

Resultado:

A

SUSTITUYA EL CONECTOR DE EMPALMES DE CAN N° 4

B

REPARE O REEMPLACE LAS LÍNEAS BUS PRINCIPALES DE CAN O EL CONECTOR (CONECTOR DE EMPALMES DE CAN N° 4 - CONECTOR DE EMPALMES DE CAN N° 5)

C

(a) Vuelva a conectar el conector de empalmes A52 de CAN n° 4.

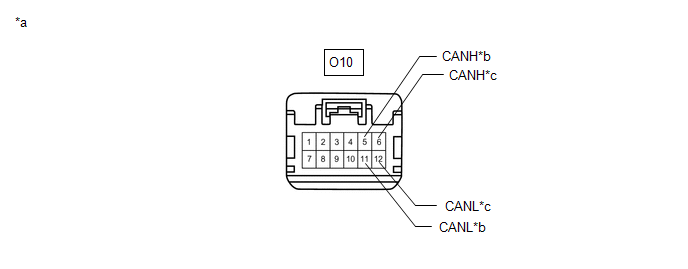

(b) Desconecte el conector O10 del conector de empalmes de CAN n° 7.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Resultado:

A

SUSTITUYA EL CONECTOR DE EMPALMES DE CAN N° 7

B

REPARE O REEMPLACE LAS LÍNEAS BUS PRINCIPALES DE CAN O EL CONECTOR (CONECTOR DE EMPALMES DE CAN N° 7 - CONECTOR DE EMPALMES DE CAN N° 4)

C

(a) Vuelva a conectar el conector de empalmes O10 de CAN n° 7.

(b) Desconecte el conector E73 de la ECU de pasarela central (ECU de pasarela de red).

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E73-15 (CA5H) - E73-9 (CAXH) Cable desconectado del terminal negativo (-) de la batería. Inferior a 1 Ω E73-16 (CA5L) - E73-24 (CAXL) Cable desconectado del terminal negativo (-) de la batería. Inferior a 1 Ω

*a Vista frontal del conector del mazo de cables (A la ECU de pasarela central (ECU de pasarela de red))

OK

SUSTITUYA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

MAL

REPARE O SUSTITUYA EL CONECTOR O LAS LÍNEAS BUS PRINCIPALES DE CAN (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) - CONECTOR DE EMPALMES DE CAN N° 7)
