PROCEDIMIENTO
|
1.
|
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
|
(a) Compruebe la función de búsqueda automática de emisoras de radio.
(1) Active la función de búsqueda automática de emisoras de radio para comprobar
su funcionamiento.
Resultado:
|
Resultado
|
Vaya a
|
|
La función de búsqueda automática de emisoras no se detiene.
|
A
|
|
La función de búsqueda automática de emisoras se detiene en una emisora.
|
B
|
| A |
|
|
|
2.
|
INSPECCIONE LOS COMPONENTES OPCIONALES
|
(a) Compruebe si están instalados componentes opcionales, tales como una película
parasol o una antena telefónica, que puedan reducir la capacidad de recepción.
Resultado:
|
Resultado
|
Vaya a
|
|
No hay componentes opcionales instalados.
|
A
|
|
Hay componentes opcionales instalados.
|
B
|
AVISO:
No extraiga los componentes opcionales sin permiso del cliente.
| B |
 |
RETIRE LOS COMPONENTES OPCIONALES Y VUELVA A COMPROBAR (CONSULTE EL AVISO
ANTERIOR)
|
| A |
|
|
|
|
3.
|
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
|
|
(a) Preparación para la comprobación
(1) Desconecte el conector de antena del conjunto del receptor de radio
y pantalla.
|
|
(b) Compruebe si hay ruido
(1) Coloque el interruptor de encendido en la posición ACC con el conector del
conjunto receptor de radio y pantalla conectado.
(2) Encienda la radio y sintonícela en el modo AM.

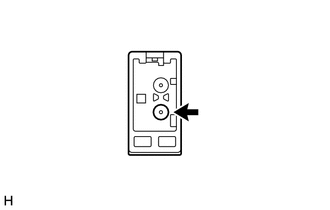

(3) Toque la clavija de la antena del conjunto de receptor de radio y pantalla
con un destornillador, un cable fino u otro objeto metálico, y compruebe si se oye
ruido procedente de los altavoces.
OK:
Se oye ruido procedente de los altavoces.
| OK |
|
|
|
|
4.
|
INSPECCIONE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA
|
|
(a) Compruebe la continuidad del cable de la antena del cristal de la
ventanilla.
AVISO:
Cuando limpie el cristal, límpielo en la dirección del cable con un paño
suave y seco. Tenga cuidado de no dañar el cable. No use detergentes ni
productos limpiacristales que contengan ingredientes abrasivos. Cuando mida
la resistencia, envuelva la punta de cada sonda con papel de aluminio y
apriete con el dedo el papel contra el cable, como se indica en la ilustración.
OBSERVACIÓN:
Compruebe la continuidad en el centro de cada hilo de la antena, como
se indica en la ilustración.
OK:
Hay continuidad en el cable de la antena del cristal de la ventanilla.
|
|
|

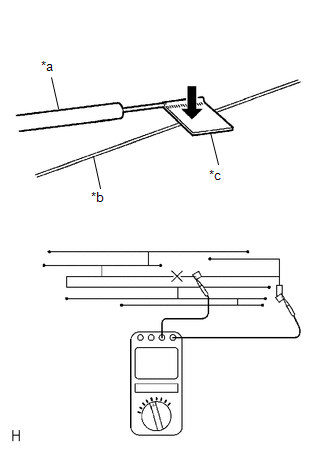

*a
|
Sonda de prueba
|
|
*b
|
Cable de la antena
|
|
*c
|
Papel de aluminio
|
|
|
| MAL |
|
REPARE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA
|
| OK |
|
|
|
|
5.
|
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
|
(a) Desconecte el conector RA del conjunto del receptor de radio y pantalla.
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|

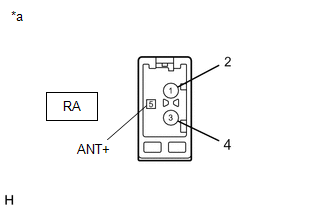

RA-5 (ANT+) - Masa de la carrocería
|
Interruptor de encendido en posición ACC
Interruptor de la radio encendido y FM o AM seleccionada
|
11 a 14 V
|
|
 |
|
*a
|
Componente no conectado al mazo de cables
(Conjunto del receptor de radio y pantalla)
|
|
|
| OK |
|
|
|
|
6.
|
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA
|
(a) Sustituya el subconjunto del cable de la antena y compruebe si se pueden
recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK |
|
FUNCIONAMIENTO NORMAL
|
| MAL |
|
|
|
|
7.
|
SUSTITUYA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1
|
(a) Sustituya el conjunto de la antena del amplificador n° 1 y compruebe si se
pueden recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK |
|
FUNCIONAMIENTO NORMAL
|
|
