Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

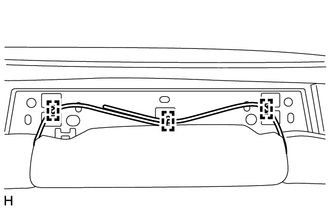

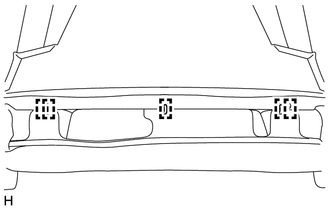

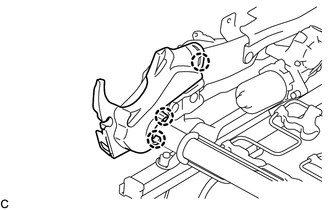

1. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Desconecte la banda de goma de la funda del respaldo del asiento delantero individual.

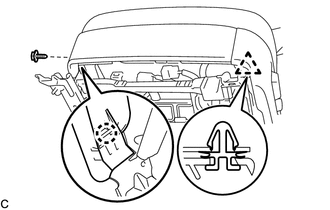

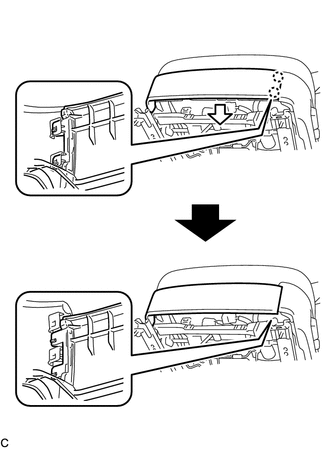

2. EXTRAIGA EL PROTECTOR DEL COJÍN INTERIOR DEL ASIENTO DELANTERO N° 1

(a) Quite el tornillo.

(b) Desenganche la garra y el clip.

(c) Desenganche las 2 garras como se muestra en la ilustración.

(d) Desenganche las 3 guías para extraer la protector interior del cojín del asiento delantero n° 1.

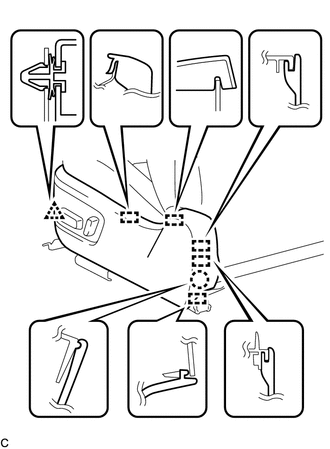

3. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Desenganche la garra, las 5 guías y el clip para extraer el protector del cojín del asiento delantero.

(b) Desenganche la abrazadera.

(c) Desenganche las 3 mordazas y abra la cubierta del mazo de cables.

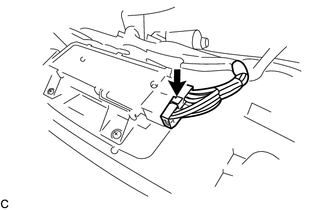

(d) Desconecte el conector del interruptor del asiento eléctrico delantero.

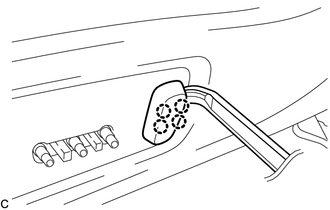

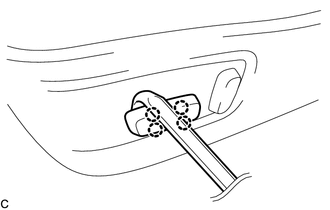

4. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELÉCTRICO

(a) Utilice un extractor de molduras para desenganchar las 4 garras y extraiga la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico.

5. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELÉCTRICO

(a) Utilice un extractor de molduras para desenganchar las 4 garras y extraiga la perilla del interruptor de reclinado del asiento eléctrico.

6. EXTRAIGA EL INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

Haga clic aquí

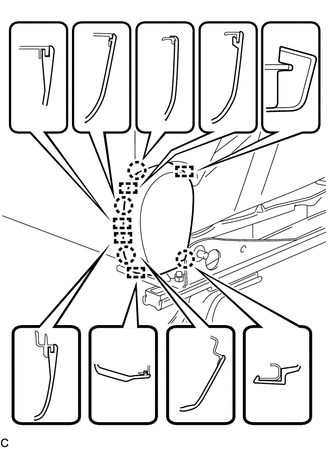

7. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Desenganche las 4 garras y las 5 guías para extraer la protector del cojín interior del asiento delantero.

8. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

9. EXTRAIGA LA PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL

(a) Desconecte el conector.

(b) Desenganche la abrazadera.

(c) Desenganche las 5 abrazaderas.

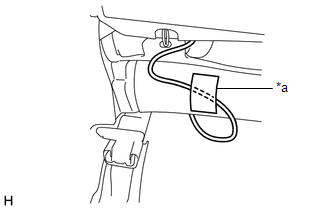

(d) Desenganche el fijador y separe el mazo de cables del conjunto del airbag del asiento delantero.

*a Fijador

(e) Con sistema de calefacción de los asientos:

(1) Desconecte el conector.

(2) Desenganche la abrazadera.

(f) Desenganche los 2 ganchos.

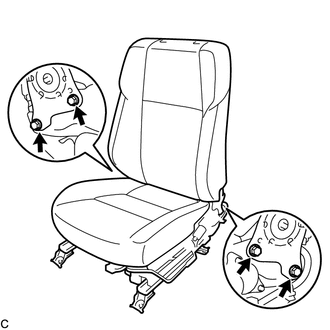

(g) Extraiga los 4 pernos y separe el conjunto del respaldo del asiento delantero de tipo individual del conjunto del cojín del asiento delantero de tipo individual.

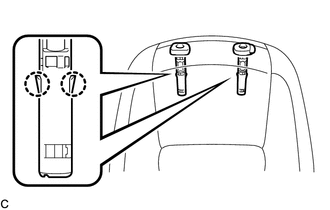

11. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Extraiga los 5 anillos abiertos.

(b) Extraiga los 3 anillos abiertos.

(c) Para asiento de tipo deportivo:

(1) Abra los 2 fijadores.

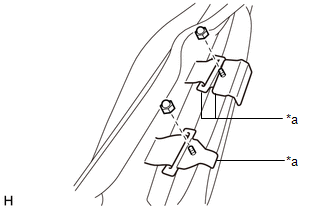

(d) Quite las 2 tuercas y desenganche los 3 soportes.

*a Soporte

(e) Suelte todas las garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

12. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Extraiga la funda del respaldo del asiento delantero individual con almohadilla.

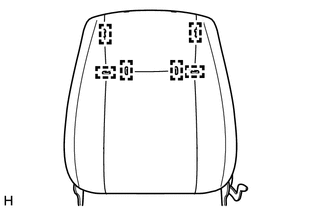

13. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDEPENDIENTE (para asiento de tipo estándar)

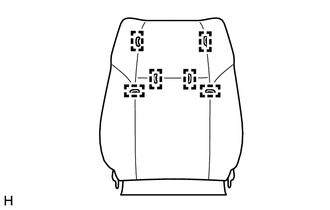

(a) Extraiga los 6 anillos abiertos para extraer la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento.

14. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

(a) Extraiga los 6 anillos abiertos para extraer la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento.

15. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

16. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

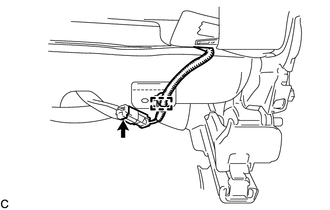

17. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO N° 2

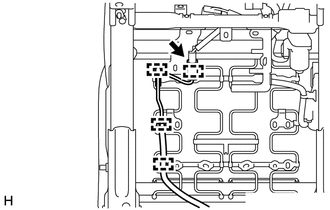

(a) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero n° 2.

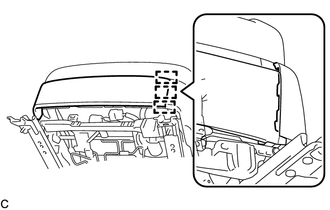

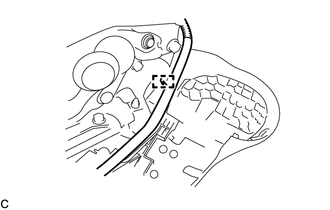

18. EXTRAIGA EL PROTECTOR DEL BORDE DEL RESPALDO DEL ASIENTO DELANTERO

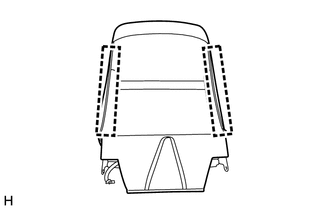

(a) Desenganche todas las garras para extraer los 2 protectores del borde del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

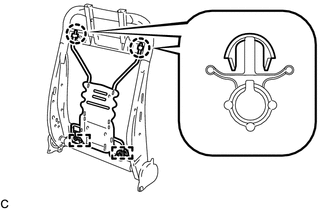

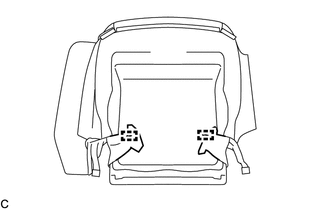

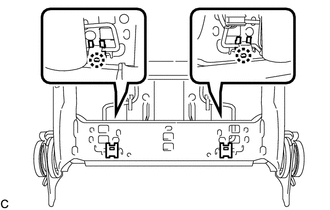

19. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Desenganche las 2 garras.

(b) Desenganche las 2 guías para extraer el subconjunto del muelle del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

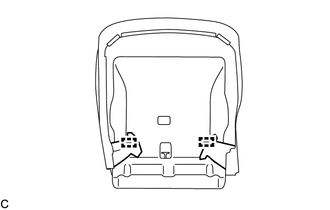

20. EXTRAIGA EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

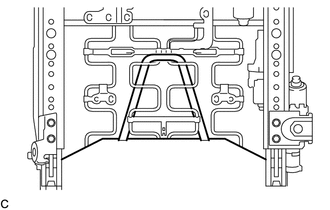

(a) Extraiga los 2 ganchos del respaldo del asiento delantero del subconjunto del muelle del respaldo del asiento delantero.

21. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Con sistema de calefacción de los asientos: (1) Desconecte el conector. (2) Desenganche las 4 abrazaderas para separar el mazo de cables de la calefacción del cojín del asiento.

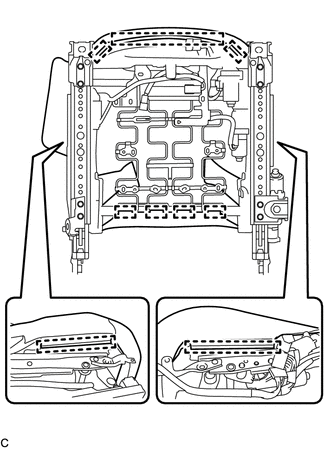

(b) Desenganche los 9 ganchos y extraiga la cubierta del cojín del asiento delantero de tipo individual con almohadilla.

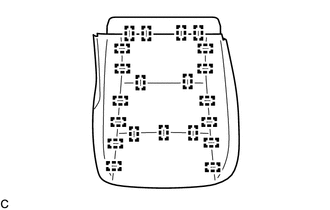

22. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento estándar)

(a) Extraiga los 2 anillos abiertos.

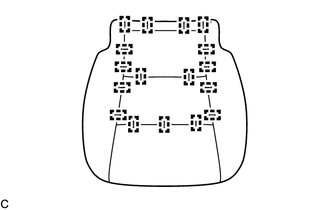

(b) Extraiga los 17 anillos abiertos y la cubierta del cojín del asiento individual delantero de la almohadilla del cojín de dicho asiento.

23. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

(a) Extraiga los 2 anillos abiertos.

(b) Extraiga los 21 anillos abiertos y la cubierta del cojín del asiento individual delantero de la almohadilla del cojín de dicho asiento.

24. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

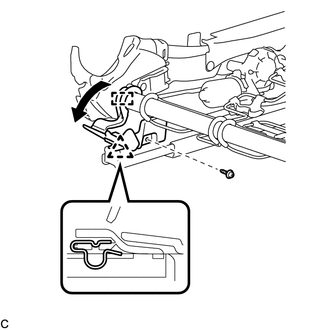

25. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

(a) Quite el tornillo.

(b) Desenganche el gancho, tal como se indica en la ilustración.

(c) Desenganche el clip y extraiga el protector inferior izquierdo del cojín del asiento delantero.

26. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

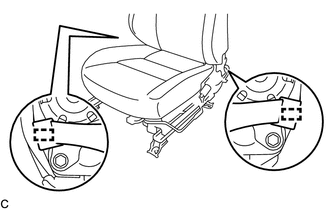

27. EXTRAIGA EL PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

(a) Desenganche las 3 garras para extraer el protector del borde del cojín del asiento delantero izquierdo.

28. EXTRAIGA EL PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

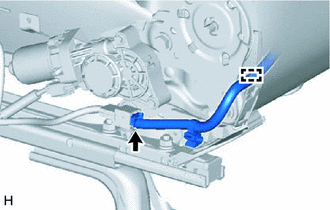

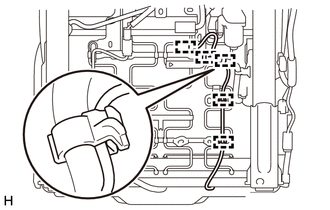

29. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO

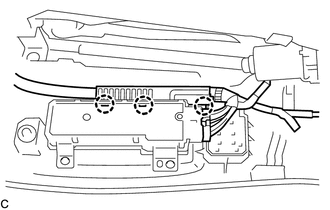

(a) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero.

30. EXTRAIGA LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Extraiga las 2 tapas de la cubierta del dispositivo de ajuste del asiento del conjunto del dispositivo de ajuste del asiento delantero.
