EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

• Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

  Haga clic aquí

• Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.
• Si el conjunto del airbag del asiento delantero se ha desplegado, sustituya dicho conjunto, el conjunto del muelle del respaldo del asiento delantero de tipo individual, y la funda y la almohadilla del respaldo del asiento delantero de tipo individual por las piezas necesarias según el alcance de los daños de la colisión.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Extraiga el conjunto del reposacabezas del asiento delantero del conjunto del asiento delantero.

3. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

(a) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más retrasada.

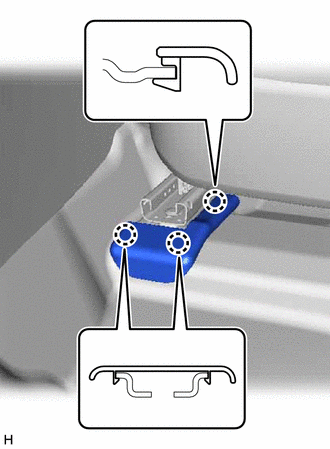

(b) Desenganche las 3 garras para extraer la cubierta del soporte del carril exterior delantero del asiento.

4. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

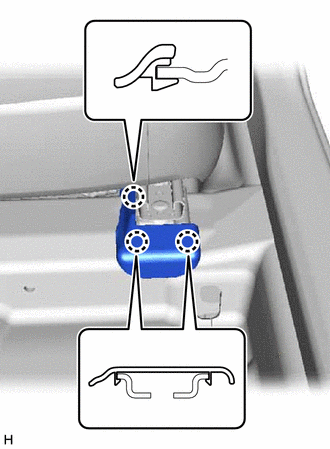

(a) Desenganche las 3 garras para extraer la cubierta del soporte del carril interior delantero del asiento.

5. EXTRAIGA LA CUBIERTA DEL CARRIL DEL ASIENTO

(a) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más avanzada.

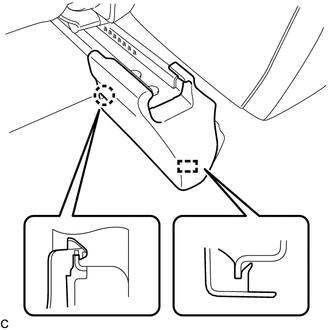

(b) Desenganche las 2 garras y extraiga la cubierta del carril del asiento.

6. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

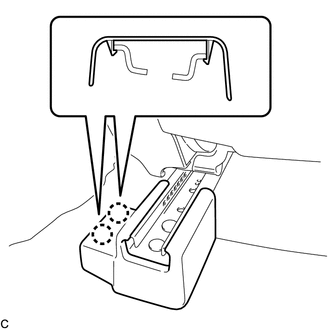

(a) Desenganche la garra y la guía y extraiga la cubierta del soporte del carril interior del asiento.

7. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

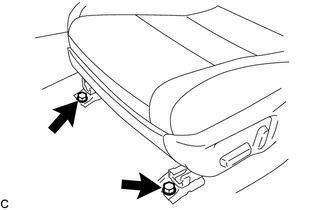

(a) Extraiga los 2 pernos de la parte trasera del conjunto del asiento delantero.

(b) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más retrasada.

(c) Extraiga los 2 pernos de la parte delantera del conjunto del asiento delantero.

(d) Utilice la perilla del interruptor de reclinado del asiento eléctrico y mueva el respaldo hasta la posición vertical.

(e) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición central.

(f) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más adelantada.

(g) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Al desconectar el cable del terminal negativo (-) de la batería, será necesario inicializar ciertos sistemas tras volver a conectar el cable

Haga clic aquí

(h) Desconecte el conector del conjunto del airbag del asiento delantero debajo del conjunto del asiento delantero.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

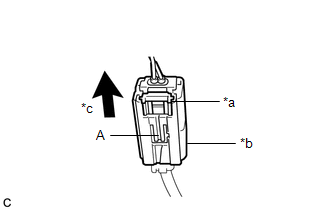

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (el conector aún no se puede desconectar en este momento).

*a Bloqueo del alojamiento blanco *b CPA amarillo *c Deslizar

(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.

AVISO:

No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.

(i) Desconecte cada conector y desenganche cada abrazadera bajo el conjunto del asiento delantero.

(j) Extraiga el conjunto del asiento delantero.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.
