Toyota Corolla Manual de Taller: Circuito de los terminales TC y CG

DESCRIPCIÓN

La conexión de los terminales TC y CG del DLC3 hace que la ECU muestre los DTC mediante los parpadeos del indicador de advertencia EPS.

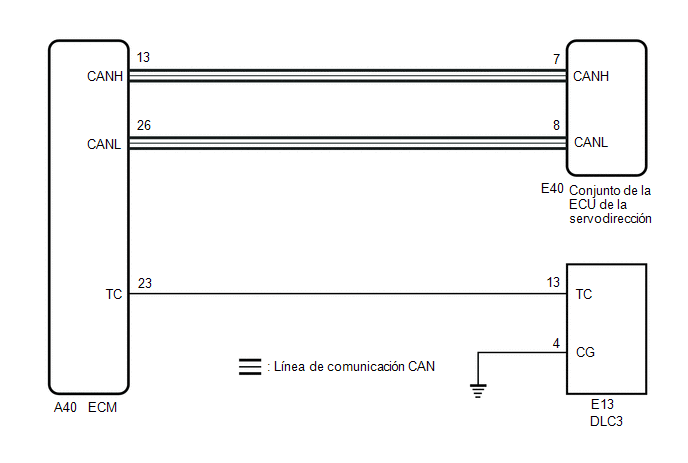

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el conjunto de la ECU de la servodirección se ha sustituido, realice la escritura del mapa de asistencia y la calibración a cero del sensor de par.

Haga clic aquí

OBSERVACIÓN:

Si los indicadores de advertencia siguen parpadeando, es probable que se haya producido un cortocircuito a masa en el cableado del terminal TC del DLC3 o un cortocircuito a masa interno en alguna ECU.

PROCEDIMIENTO

(a) Compruebe si se emiten DTC.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

(a) Coloque el interruptor de encendido en posición ON.

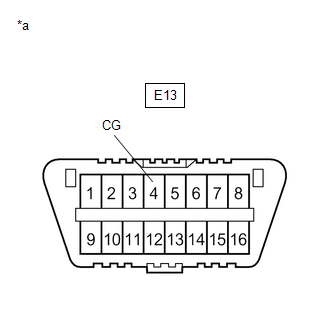

*a Vista frontal del DLC3:

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

MAL

IR AL PUNTO 4

OK

(a) Apague el interruptor de encendido.

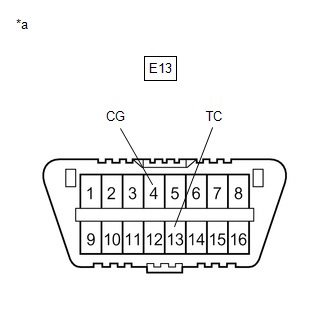

*a Vista frontal del DLC3:

(b) Sustituya el ECM.

Para 2ZR-FE: Haga clic aquí

Para 2ZR-FAE: Haga clic aquí

(c) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(d) Verifique si el indicador de advertencia del EPS parpadea.

OK:

El indicador de advertencia EPS parpadea.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza.

Haga clic aquí

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

(a) Desconecte el conector A40 de ECM.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E13-4 (CG) - Masa de la carrocería Siempre Inferior a 1 Ω OBSERVACIÓN: Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza. Haga clic aquí

*a Vista frontal del DLC3:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES, EL CONECTOR O CADA ECU

OK

(a) Sustituya el ECM. Para 2ZR-FE: Haga clic aquí Para 2ZR-FAE: Haga clic aquí

*a Vista frontal del DLC3:

(b) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

(c) Verifique si el indicador de advertencia del EPS parpadea.

OK:

El indicador de advertencia EPS parpadea.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir la pieza.

Haga clic aquí

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN
