Toyota Corolla Manual de Taller: Circuito del indicador de advertencia EPS

DESCRIPCIÓN

Si el conjunto de la ECU de la servodirección detecta una avería, el indicador de advertencia de EPS se enciende. En dicho momento, el conjunto de la ECU de la servodirección almacena un DTC en la memoria.

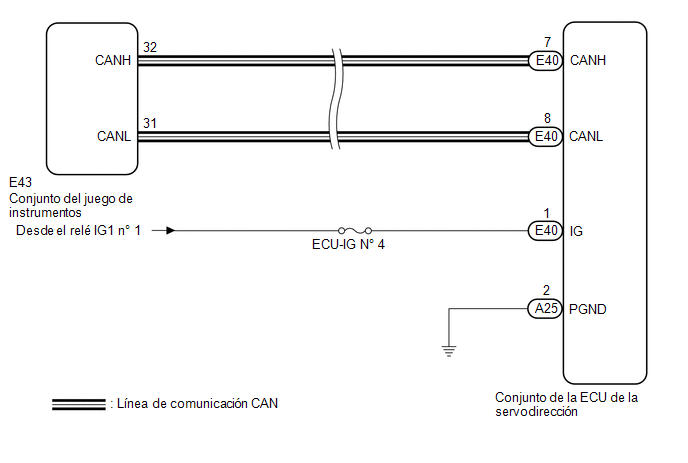

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el conjunto de la ECU de la servodirección se ha sustituido, realice la escritura del mapa de asistencia y la calibración a cero del sensor de par.

Haga clic aquí

OBSERVACIÓN:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE LA CONEXIÓN DEL CONECTOR

(a) Sacuda los conectores y el mazo de cables del conjunto de la ECU de la servodirección de arriba a abajo, a la derecha y a la izquierda para comprobar la condición de la iluminación del indicador de advertencia de la EPS en el conjunto del juego de instrumentos.

OK:

La condición de iluminación del indicador de advertencia de la EPS no cambia.

OBSERVACIÓN:

Si el indicador de advertencia de la EPS funciona correctamente, se enciende cuando se coloca el interruptor de encendido en la posición ON y se apaga cuando se arranca el motor.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se emiten DTC.

Con ECU de pasarela central: Haga clic aquí

Sin ECU de pasarela central: Haga clic aquí

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de comunicaciones CAN.

A

Se emiten los DTC del sistema de comunicación CAN.

B

B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

3.

LEA EL VALOR CON EL TECHSTREAM

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / EMPS / Data List.

(f) Seleccione el elemento "IG Power Supply" en la lista de datos y lea el valor indicado en el Techstream.

Chassis > EMPS > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

IG Power Supply

Tensión de la fuente de alimentación IG

Mín.: 0.0000 V

Máx.: 20.1531 V

8 a 16 V

Interruptor de encendido en posición ON

Chassis > EMPS > Data List

Pantalla del tester

IG Power Supply

OK:

El valor en estado normal se visualiza en el Techstream.

MAL

IR AL PUNTO 5

OK

4.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Realice la prueba activa del conjunto de juego de instrumentos con el Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Indicat. EPS

(b) Inspeccione el conjunto del juego de instrumentos.

OK:

El indicador de advertencia EPS se enciende y se apaga según el funcionamiento del Techstream.

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN - MASA DE LA CARROCERÍA)

(a) Desconecte los conectores E40 y A25 del conjunto de la ECU de la servodirección.

*a

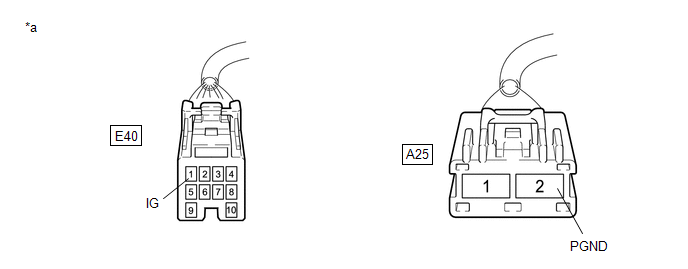

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de la servodirección)

-

-

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E40-1(IG) - Masa de la carrocería

Interruptor de encendido en posición ON

8 a 16 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A25-2 (PGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Realice la prueba activa del conjunto de juego de instrumentos con el Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Indicat. EPS

(b) Inspeccione el conjunto del juego de instrumentos.

OK:

El indicador de advertencia EPS se enciende y se apaga según el funcionamiento del Techstream.

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

    Pérdida de comunicación con ECM/PCM "A" (U0100,U0129,U023A)

    Circuito de los terminales TC y CG
