DESCRIPCIÓN
Cada sensor de velocidad detecta la velocidad de la rueda y envía las señales
a la ECU de control de derrape (conjunto del actuador del freno). Estas señales
se utilizan para el sistema de control del ABS.

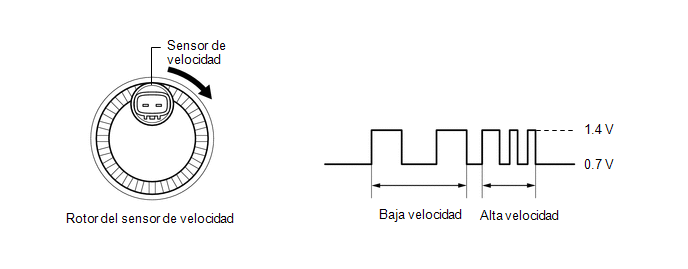

Los rotores de los sensores de velocidad tienen filas de polos magnéticos N y
S alternos. Los sensores de velocidad de IC Hall utilizan la frecuencia de los impulsos
emitidos para detectar la velocidad del vehículo. Debido a que el sensor emite impulsos
digitales, puede detectar velocidades del vehículo incluso cuando éste se encuentra
prácticamente parado.
OBSERVACIÓN:
Compruebe el estado de la conexión entre el conector del sensor y el mazo de
cables del vehículo.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
|
C1403
|
Avería en el sensor de velocidad trasero derecho
|
Se detecta cualquiera de las situaciones siguientes:
- A una velocidad del vehículo de 10 km/h (6 mph) o más, la tensión
de salida de uno de los sensores de velocidad es inferior a de los otros
sensores durante un mínimo de 15 segundos.
- Con el vehículo a una velocidad inferior a 10 km/h (6 mph), la señal
de salida de uno de los sensores de velocidad es de 0 km/h (0 mph) durante
1 segundo o más.
- A una velocidad del vehículo de 10 km/h (6 mph) o más, las salidas
de los dos sensores de velocidad delanteros es de 0 km/h (0 mph) durante
al menos 15 segundos.
|
- Sensor de velocidad trasero derecho (conjunto del cubo y cojinete
del eje trasero derecho)
- Instalación del sensor
- Rotor del sensor de velocidad trasero derecho (conjunto del cubo
y el cojinete del eje trasero derecho)
|
|
C1404
|
Avería en el sensor de velocidad trasero izquierdo
|
Se detecta cualquiera de las situaciones siguientes:
- A una velocidad del vehículo de 10 km/h (6 mph) o más, la tensión
de salida de uno de los sensores de velocidad es inferior a de los otros
sensores durante un mínimo de 15 segundos.
- Con el vehículo a una velocidad inferior a 10 km/h (6 mph), la señal
de salida de uno de los sensores de velocidad es de 0 km/h (0 mph) durante
1 segundo o más.
- A una velocidad del vehículo de 10 km/h (6 mph) o más, las salidas
de los dos sensores de velocidad delanteros es de 0 km/h (0 mph) durante
al menos 15 segundos.
|
- Sensor de velocidad trasero izquierdo (conjunto del cubo y cojinete
del eje trasero izquierdo)
- Instalación del sensor
- Rotor del sensor de velocidad trasero izquierdo (conjunto del cubo
y el cojinete del eje trasero izquierdo)
|
OBSERVACIÓN:
- El DTC C1403 corresponde al sensor de velocidad trasero derecho.
- El DTC C1404 corresponde al sensor de velocidad trasero izquierdo.

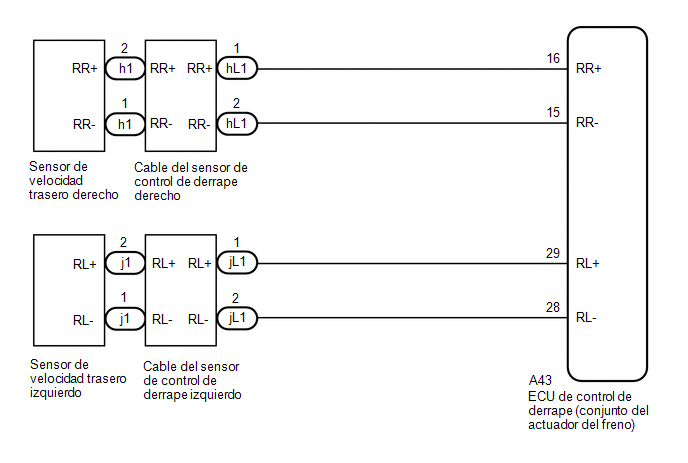

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1.
|
INSPECCIONE LA INSTALACIÓN DEL SENSOR DE VELOCIDAD TRASERO
|
|
(a) Revise la instalación del sensor de velocidad.
OK:
Sin espacio libre entre el sensor y el soporte del eje trasero.
|
|
|

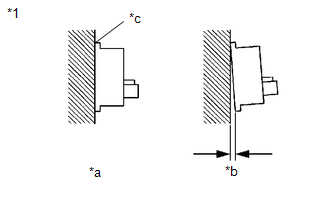

*1
|
Sensor de velocidad trasero
|
|
*a
|
Correcto
|
|
*b
|
Incorrecto
|
|
*c
|
Sin espacio libre
|
|
|
| OK |
|
|
|
2.
|
LEA EL VALOR INDICADO EN EL TECHSTREAM (SENSOR DE VELOCIDAD TRASERO)
|
(a) Conecte el Techstream al DLC3.
(b) Arranque el motor.
(c) Seleccione la lista de datos utilizando el Techstream.
Haga clic aquí
Chassis > ABS/VSC/TRAC > Data List
|
Pantalla del tester
|
Elemento de medición
|
Margen
|
Estado normal
|
Nota de diagnóstico
|
|
RR Wheel Speed
|
Lectura del sensor de velocidad de la rueda trasera derecha
|
Mín.: 0 km/h (0 mph), máx.: 326 km/h (202 mph)
|
Vehículo parado: 0 km/h (0 mph)
|
Cuando se conduce a velocidad constante: No hay grandes variaciones
|
|
RL Wheel Speed
|
Lectura del sensor de velocidad de la rueda trasera izquierda
|
Mín.: 0 km/h (0 mph), máx.: 326 km/h (202 mph)
|
Vehículo parado: 0 km/h (0 mph)
|
Cuando se conduce a velocidad constante: No hay grandes variaciones
|
Chassis > ABS/VSC/TRAC > Data List
|
Pantalla del tester
|
|
RR Wheel Speed
|
|
RL Wheel Speed
|
(d) Compruebe el valor de velocidad emitido por el sensor de velocidad en la
pantalla del Techstream.
OBSERVACIÓN:
Los factores que inciden en la velocidad indicada del vehículo incluyen el tamaño,
presión y grado de desgaste del neumático. La velocidad indicada en el velocímetro
tiene un margen de error admisible. Este margen puede averiguarse con un tester
del velocímetro (dinamómetro de chasis calibrado). Para más detalles acerca de la
prueba y el margen de error, consulte la tabla de referencia.
Haga clic aquí
OK:
El valor de velocidad emitido por el sensor de velocidad que se muestra en el
Techstream es una velocidad similar a la indicada en el velocímetro.
AVISO:
Compruebe la señal del sensor de velocidad tras la sustitución.
Haga clic aquí
OBSERVACIÓN:
| MAL |
 |
SUSTITUYA EL CONJUNTO DEL CUBO Y COJINETE DEL EJE TRASERO CON SENSOR
DE VELOCIDAD TRASERO
|
|
