INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA JUNTA DEL SERVOFRENO

(a) Instale una nueva junta en el conjunto del servofreno.

2. INSTALE EL CONJUNTO DEL SERVOFRENO

(a) Instale provisionalmente el conjunto del servofreno en la carrocería del vehículo.

AVISO:

No aplique fuerza excesiva en los latiguillos del freno ni en las tuberías de combustible.

(b) Instale provisionalmente la contratuerca y la horquilla de la varilla de empuje del cilindro maestro del freno en el conjunto del servofreno.

AVISO:

Apriete completamente la contratuerca cuando ajuste la altura del pedal del freno.

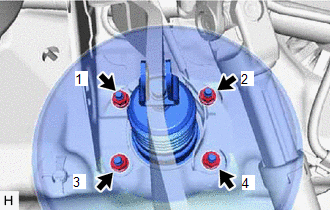

(c) Coloque las 4 tuercas para fijar el conjunto del servofreno. Torque: 12.7 N·m {130 kgf·cm, 9 ft·lbf} AVISO: Apriete las 4 tuercas en el orden indicado en la ilustración.

(d) para 2ZR-FAE:

(1) Conecte el conector al conjunto del interruptor de advertencia de vacío.

3. INSTALE LA ABRAZADERA DEL TUBO DEL FRENO N° 5

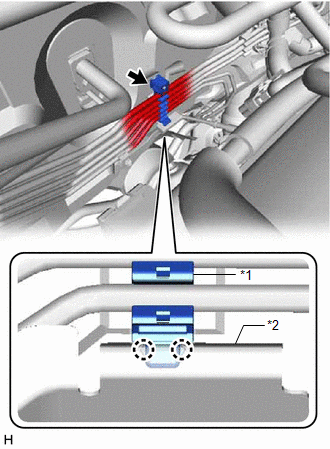

(a) Enganche las 2 garras e instale una nueva abrazadera del tubo del freno n° 5 en el soporte de la abrazadera del tubo del freno n° 1.

*1 Abrazadera del tubo del freno n° 5 *2 Soporte de la abrazadera del tubo del freno n° 1

(b) Coloque los 5 latiguillos del freno en la abrazadera del tubo del freno n° 5.

4. INSTALE EL TUBO DEL FRENO DELANTERO N° 5

(a) Enganche el ojal para instalar el tubo del freno delantero n° 5.

(b) Utilice una llave para tuercas de unión para conectar el tubo del freno delantero n° 5 a la manguera flexible delantera.

Torque:

15.2 N·m {155 kgf·cm, 11 ft·lbf}

AVISO:

• No doble ni dañe el latiguillo del freno.
• Evite que las partículas extrañas como suciedad o polvo entren al latiguillo del freno desde la pieza de conexión.
• Utilice la fórmula siguiente para calcular los valores de apriete especiales en las situaciones en que se combine una llave de tuerca de unión con una llave dinamométrica.

  Haga clic aquí

5. CONECTE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN

(a) Conecte la manguera de la unión a la válvula de retención al conjunto del servofreno y deslice el clip para fijarla.

6. INSTALE EL PASADOR DE LA VARILLA DE EMPUJE

Haga clic aquí

7. INSTALE EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

Haga clic aquí

8. INSTALE EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO

Haga clic aquí

9. INSPECCIONE Y AJUSTE EL PEDAL DEL FRENO

Haga clic aquí

10. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

11. INSTALE LA RUEDA DELANTERA IZQUIERDA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}
