Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

4. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

OBSERVACIÓN:

Desconecte la banda protectora de guarnición de la abertura de la puerta delantera izquierda hasta el punto que sea posible extraer el embellecedor inferior del montante central izquierdo.

7. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

8. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

OBSERVACIÓN:

Desconecte la banda protectora de guarnición de la abertura de la puerta trasera izquierda hasta el punto que sea posible extraer el embellecedor inferior del montante central izquierdo.

9. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado izquierdo)

Haga clic aquí

10. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

11. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

12. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

14. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

20. EXTRAIGA EL SUBCONJUNTO DE REFUERZO DEL ANCLAJE DEL CINTURÓN N° 2

(a) Con sistema de llave inteligente:

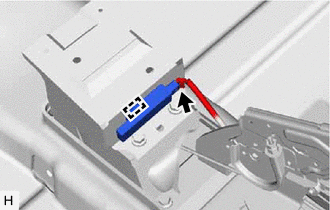

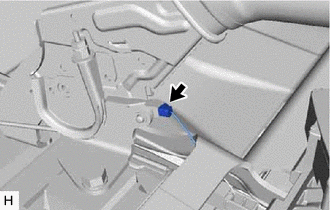

(1) Desconecte el conector.

(2) Desenganche la abrazadera para extraer el conjunto de la antena interior de la llave eléctrica n° 1.

AVISO:

Tenga cuidado al extraer el conjunto de la antena de la llave eléctrica interior n° 1. Si se cayera el conjunto de la antena de la llave eléctrica interior n° 1, sustitúyala por una nueva.

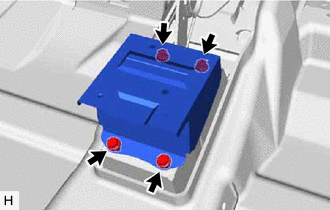

(b) Extraiga los 4 pernos y el subconjunto de refuerzo del anclaje del cinturón n° 2.

21. EXTRAIGA EL SUBCONJUNTO DE REFUERZO DEL ANCLAJE DEL CINTURÓN N° 3

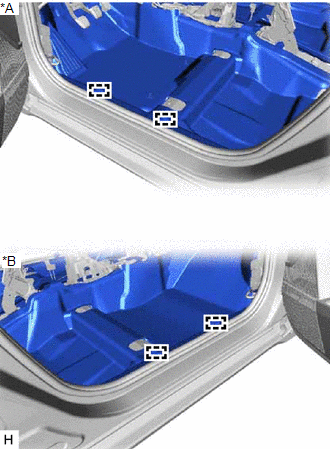

(a) Desenganche los 4 ganchos de la moqueta del piso y extraiga el conjunto de la moqueta del piso delantero.

*A Para el lado izquierdo *B Para el lado derecho

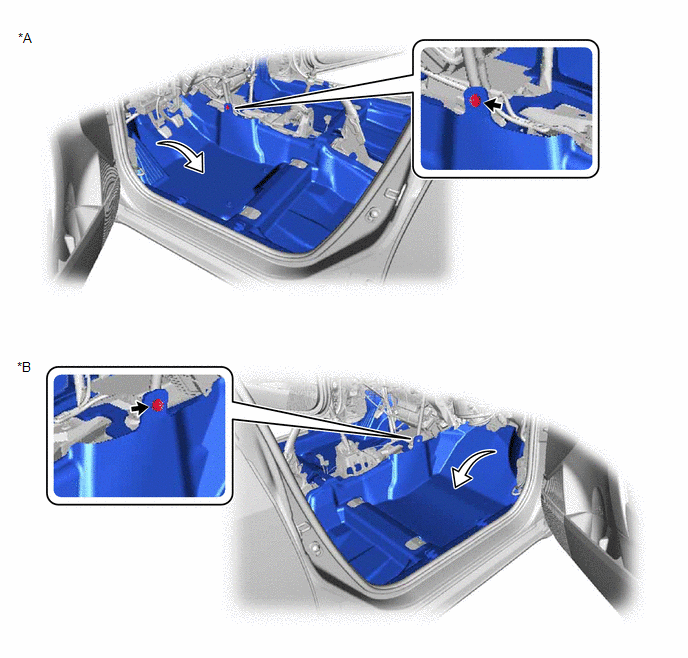

(b) Extraiga los 2 clips con un extractor de clips.

(c) Gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

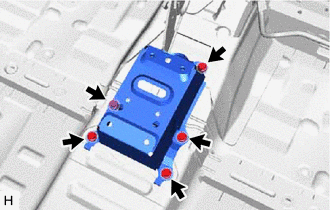

(d) Extraiga los 5 pernos y el subconjunto de refuerzo del anclaje del cinturón n° 3.

22. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1

(a) Suelte el mecanismo de bloqueo de la palanca del freno de estacionamiento y vuelva a colocarla en la posición de desactivación.

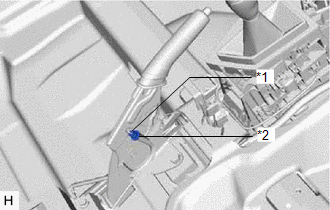

(b) Extraiga la contratuerca y afloje la tuerca de ajuste del cable n° 1.

*1 Contratuerca *2 Tuerca de ajuste del cable n° 1

23. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

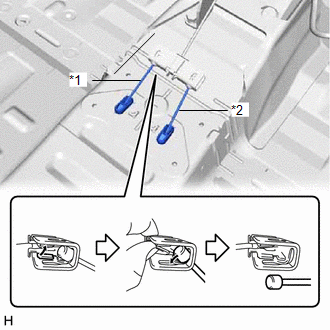

(a) Separe el conjunto de cable de freno de estacionamiento n° 3 del subconjunto de la palanca del freno de estacionamiento tal como se muestra en la ilustración.

*1 Conjunto del cable del freno de estacionamiento n° 3 *2 Conjunto del cable del freno de estacionamiento n° 2

24. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para el conjunto del cable n° 3 del freno de estacionamiento.

25. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

(a) Desconecte el conector del conjunto del interruptor del freno de estacionamiento.

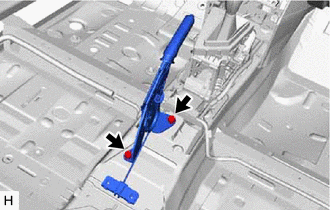

(b) Quite los 2 pernos y extraiga el subconjunto de la palanca del freno de estacionamiento.
