Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE PROVISIONALMENTE EL SUBCONJUNTO INFERIOR IZQUIERDO DEL BRAZO DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

2. INSTALE TEMPORALMENTE EL SUBCONJUNTO INFERIOR DERECHO N° 1 DEL BRAZO DE LA SUSPENSIÓN DELANTERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. COLOQUE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

Haga clic aquí

4. INSTALE LA BARRA ESTABILIZADORA DELANTERA

Haga clic aquí

5. INSTALE PROVISIONALMENTE EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

(a) Instale provisionalmente el subconjunto del elemento de montaje central del motor con los 4 pernos.

6. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

(a) Levante lentamente el subconjunto del travesaño de la suspensión delantera con un elevador del motor utilizando 4 fijaciones o herramientas equivalentes.

ADVERTENCIA:

  • El subconjunto del travesaño de la suspensión delantera es un componente pesado. Asegúrese de que está bien sujeto.
  • Asegúrese de sujetar el subconjunto del travesaño de la suspensión delantera para evitar que se caiga.

AVISO:

Utilice los accesorios para mantener el nivel del subconjunto del travesaño de la suspensión delantera.

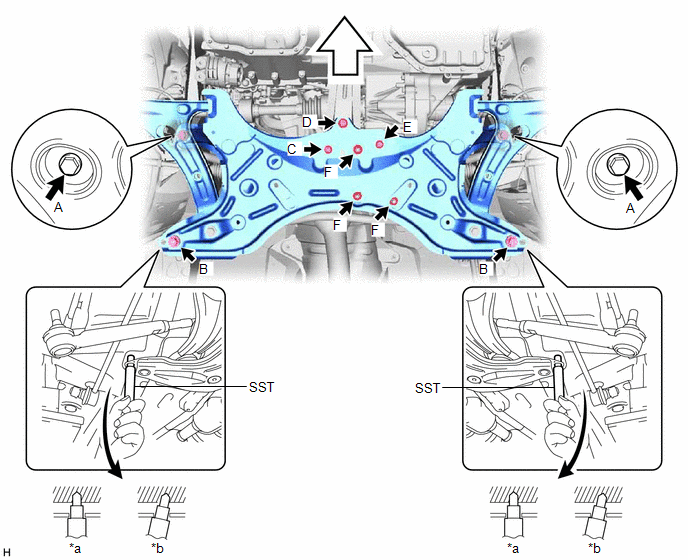

(b) Apriete los 7 pernos y las 3 tuercas de manera uniforme, mientras se inserta alternativamente la SST en los orificios de referencia de la parte izquierda y derecha delantera del subconjunto del travesaño de la suspensión.

SST: 09670-00010

*a

Correcto

*b

Incorrecto

Parte delantera del vehículo

-

-

Torque:

Perno (A) :

121 N·m {1,234 kgf·cm, 89 ft·lbf}

Perno (B) :

150 N·m {1,530 kgf·cm, 111 ft·lbf}

Perno (C) :

52 N·m {530 kgf·cm, 38 ft·lbf}

Perno (D) :

87 N·m {887 kgf·cm, 64 ft·lbf}

Perno (E) :

55 N·m {561 kgf·cm, 41 ft·lbf}

Tuerca (F) :

55 N·m {561 kgf·cm, 41 ft·lbf}

(c) Baje el elevador del motor.

7. INSTALE COMPLETAMENTE EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

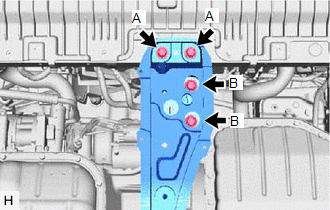

(a) Instale totalmente el subconjunto del elemento de montaje central del motor con los 4 pernos.

Torque:

Perno (A) :

60 N·m {612 kgf·cm, 44 ft·lbf}

Perno (B) :

52 N·m {530 kgf·cm, 38 ft·lbf}

8. INSTALE EL GANCHO DE TRANSPORTE DELANTERO (con gancho de transporte delantero)

(a) Instale el gancho de transporte delantero el subconjunto del elemento de montaje central del motor con los 2 pernos.

Torque:

39 N·m {398 kgf·cm, 29 ft·lbf}

9. CONECTE EL SUBCONJUNTO IZQUIERDO N° 1 DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

10. CONECTE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

12. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. CONECTE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

14. CONECTE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. CONECTE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

16. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

17. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

18. INSTALE LAS RUEDAS DELANTERAS

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

19. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

20. APRIETE TOTALMENTE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO N° 1 DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

21. APRIETE COMPLETAMENTE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

22. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

23. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

24. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí
