Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. ENDERECE LAS RUEDAS DELANTERAS

2. FIJE EL VOLANTE

Haga clic aquí

3. EXTRAIGA LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

4. DESCONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

5. SEPARE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

Haga clic aquí

6. EXTRAIGA LAS RUEDAS DELANTERAS

7. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

8. EXTRAIGA LA CUBIERTA INFERIOR DERECHA DEL MOTOR

9. SEPARE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

10. SEPARE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. SEPARE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

12. SEPARE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

14. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. EXTRAIGA EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

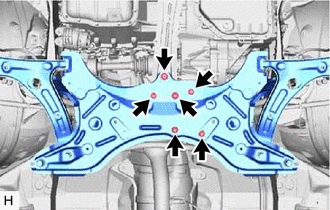

(a) Quite los 3 pernos y las 3 tuercas.

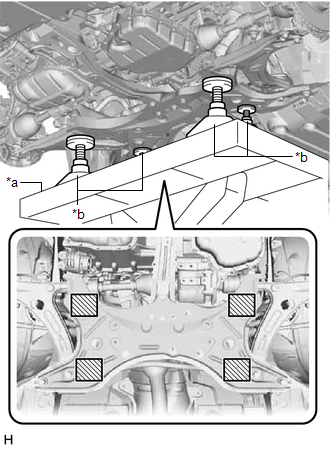

(b) Sujete el subconjunto del travesaño de la suspensión delantera con un elevador de motores utilizando 4 fijaciones o herramientas equivalentes como se muestra en la ilustración.

*a	Elevador del motor
*b	Elemento de fijación
	Punto de colocación del dispositivo de acoplamiento

ADVERTENCIA:

• El subconjunto del travesaño de la suspensión delantera es un componente pesado. Asegúrese de que está bien sujeto.
• Asegúrese de sujetar el subconjunto del travesaño de la suspensión delantera para evitar que se caiga.

AVISO:

Utilice los accesorios para mantener el nivel del subconjunto del travesaño de la suspensión delantera.

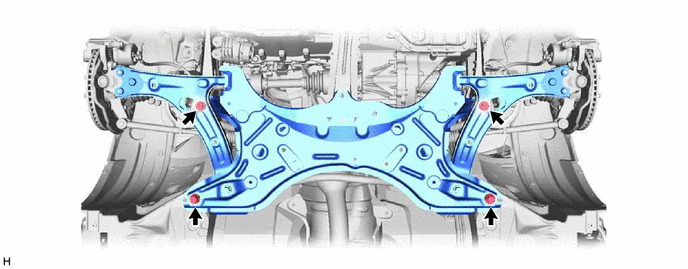

(c) Extraiga los 4 pernos y el subconjunto del travesaño de la suspensión delantera.

(d) Baje lentamente el subconjunto del travesaño de la suspensión delantera.

AVISO:

Al bajar el subconjunto del travesaño de la suspensión delantera, tenga cuidado de no dañar la carrocería del vehículo ni otros componentes instalados en él.

16. EXTRAIGA EL GANCHO DE TRANSPORTE DELANTERO (con gancho de transporte delantero)

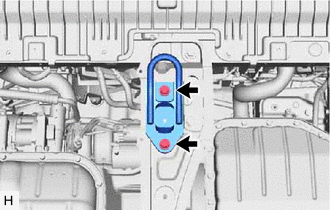

(a) Extraiga los 2 pernos y el gancho de transporte delantero subconjunto del elemento de montaje central del motor.

17. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE MONTAJE CENTRAL DEL MOTOR

(a) Para transeje manual:

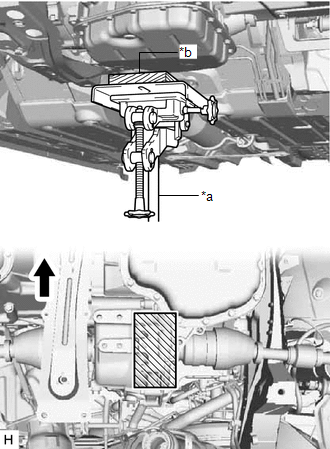

(1) Con la ayuda de un gato y un taco de madera, sujete el conjunto del motor y el transeje.

*a	Gato
*b	Taco de madera
	Parte delantera del vehículo
	Punto de colocación del taco de madera

(b) Para transeje automático y CVT:

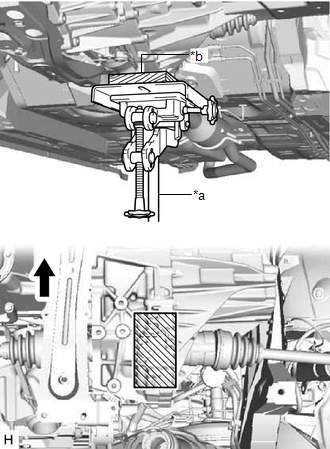

(1) Con la ayuda de un gato y un taco de madera, sujete el conjunto del motor y el transeje.

*a	Gato
*b	Taco de madera
	Parte delantera del vehículo
	Punto de colocación del taco de madera

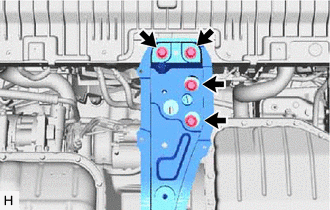

(c) Extraiga los 4 pernos y subconjunto del elemento de montaje central del motor.

18. EXTRAIGA LA BARRA ESTABILIZADORA DELANTERA

Haga clic aquí

19. EXTRAIGA EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

Haga clic aquí

20. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

21. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
