EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

El conjunto del motor con transeje pesa mucho. Asegúrese de seguir el procedimiento que se describe en el manual de reparaciones, en caso contrario, el elevador del motor podría caer repentinamente.

AVISO:

Al extraer el transeje manual, asegúrese de utilizar un nuevo conjunto de cilindro de desembrague con cojinete y pernos de instalación nuevos. La extracción del transeje permite que el conjunto del cilindro de desembrague comprimido con cojinete vuelva a su posición original. El polvo de la parte móvil podría dañar el sello del conjunto del cilindro de desembrague con cojinete y provocar fugas de líquido del embrague.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL MOTOR CON TRANSEJE

Haga clic aquí

2. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR

Haga clic aquí

3. EXTRAIGA EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL MOTOR DE ARRANQUE

Haga clic aquí

5. DESCONECTE EL MAZO DE CABLES (con interruptor de punto muerto)

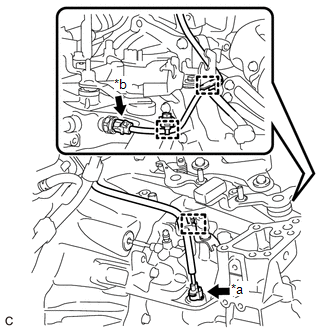

(a) Desconecte el conector del conjunto del interruptor de las luces de marcha atrás.

*a Conector del conjunto del interruptor de las luces de marcha atrás *b Interruptor de posición de punto muerto

(b) Desconecte el conector del interruptor de posición de punto muerto.

(c) Desenganche las 3 abrazaderas y separe el mazo de cables del conjunto del transeje manual.

6. DESCONECTE EL MAZO DE CABLES (sin interruptor de punto muerto)

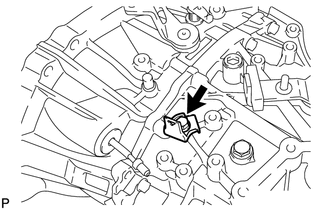

(a) Desenganche la abrazadera y desconecte el conector del conjunto del interruptor de las luces de marcha atrás.

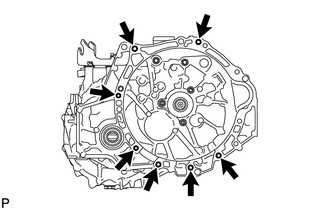

7. EXTRAIGA EL CONJUNTO DE TRANSEJE MANUAL

(a) Retire los del conjunto del motor los 7 pernos y el conjunto del transeje manual.

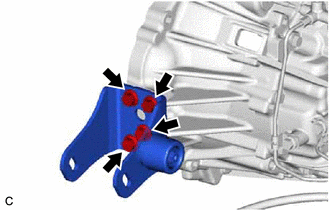

8. EXTRAIGA EL SOPORTE DE MONTAJE DELANTERO DEL MOTOR

(a) Extraiga los 4 pernos y el soporte de montaje delantero del motor del conjunto del transeje manual.

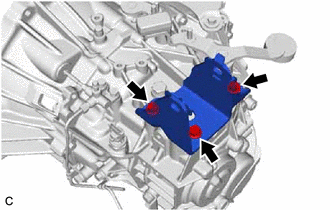

9. EXTRAIGA EL SOPORTE DE MONTAJE IZQUIERDO DEL MOTOR

(a) Extraiga los 3 pernos y el soporte de montaje izquierdo del motor del conjunto del transeje manual.

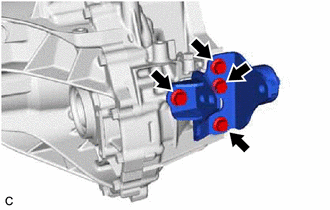

10. EXTRAIGA EL SOPORTE DE MONTAJE TRASERO DEL MOTOR

(a) Extraiga los 4 pernos y el soporte de montaje trasero del motor del conjunto del transeje manual.

11. EXTRAIGA EL TUBO DEL CILINDRO DE DESEMBRAGUE A LA MANGUERA FLEXIBLE

Haga clic aquí

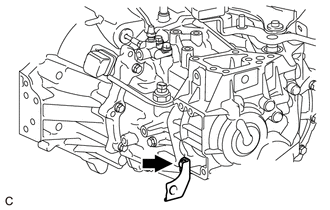

12. EXTRAIGA EL SOPORTE DE LA MANGUERA FLEXIBLE DEL EMBRAGUE

(a) Extraiga el perno y el soporte de la manguera flexible del embrague del conjunto del transeje manual.

13. EXTRAIGA EL SUBCONJUNTO DE PURGA DE DESEMBRAGUE

Haga clic aquí

14. EXTRAIGA EL CONJUNTO DEL CILINDRO CON COJINETE DE DESEMBRAGUE

Haga clic aquí

15. EXTRAIGA EL TUBO DE PURGA DE DESEMBRAGUE

Haga clic aquí

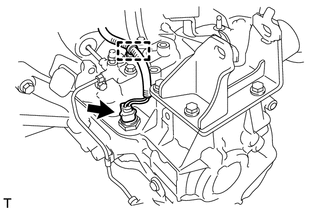

16. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

(a) Extraiga el perno y el soporte de la abrazadera del mazo de cables del conjunto del transeje manual.

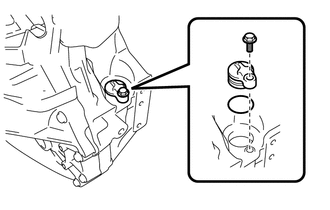

17. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO CONDUCIDO DEL VELOCÍMETRO

(a) Extraiga el perno y el subconjunto de la cubierta del orificio conducido del velocímetro del conjunto del transeje manual.

(b) Extraiga la junta tórica del subconjunto de la cubierta del orificio conducido del velocímetro.
