DESCRIPCIÓN

El conjunto de la ECU de asistencia a la conducción acciona la advertencia anticolisión al enviar una señal de solicitud del avisador acústico al avisador acústico del control de derrape.

Si el conjunto de ECU de asistencia a la conducción detecta una avería en el circuito del avisador acústico de control de derrape, almacenará el DTC C1A4A.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1A4A

Circuito del avisador acústico de control de derrape

Cuando el interruptor de encendido está en la posición ON y la advertencia anticolisión está activada, se cumple una de las siguientes condiciones:

  • Se envía una señal de solicitud del avisador acústico al avisador acústico de control de derrape, pero el avisador acústico no se activa durante 1 segundo o más.
  • No se envía una señal de solicitud del avisador acústico al avisador acústico de control de derrape, pero el avisador acústico se activa durante 1 segundo o más.
  • Avisador acústico del control de derrape
  • Conjunto de la ECU de asistencia a la conducción
  • Mazo de cables o conector

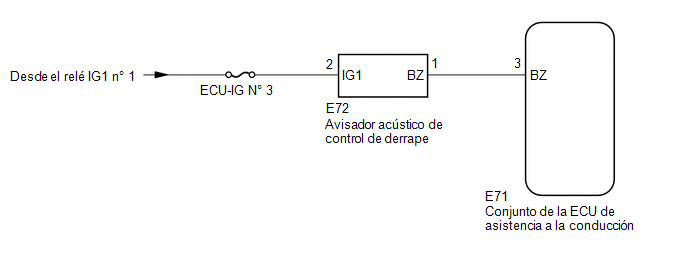

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Al sustituir el conjunto de la ECU de asistencia a la conducción, sustitúyalo siempre por uno nuevo. Si se utiliza un conjunto de la ECU de asistencia a la conducción previamente instalado en otro vehículo, la información almacenada en la ECU de asistencia a la conducción no coincidirá con la información del vehículo. Como resultado, se almacenará un DTC.

PROCEDIMIENTO

1.

COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN)

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Haga clic aquí

AVISO:

Lleve a cabo la prueba activa durante al menos 1 segundo.

OBSERVACIÓN:

Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.

Body Electrical > Pre-Collision 2 > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

PCS Crash Alarm Buzzer

Avisador acústico del control de derrape

ON/OFF

Esta prueba puede realizarse con el interruptor de encendido en ON, vehículo parado

Body Electrical > Pre-Collision 2 > Active Test

Pantalla del tester

PCS Crash Alarm Buzzer

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Pre-Collision 2 > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1A4A

A

Se emite el DTC C1A4A

B

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

2.

INSPECCIONE LA TENSIÓN DEL TERMINAL

(a) Desconecte el conector E72 del avisador acústico de control de derrape.

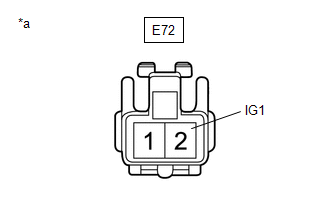

*a

Vista frontal del conector del mazo de cables

(al avisador acústico de control de derrape)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E72-2 (IG1) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

Interruptor de encendido desactivado

Inferior a 1 V

(c) Enchufe el conector E72 del avisador acústico de control de derrape.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (AVISADOR ACÚSTICO DE CONTROL DE DERRAPE - BATERÍA)

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (AVISADOR ACÚSTICO DE CONTROL DE DERRAPE - CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN)

(a) Desconecte el conector E72 del avisador acústico de control de derrape.

(b) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E72-1 (BZ) - E71-3 (BZ)

Siempre

Inferior a 1 Ω

E72-1 (BZ) o E71-3 (BZ) - Masa de la carrocería

Siempre

10 kΩ o superior

(d) Conecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

(e) Enchufe el conector E72 del avisador acústico de control de derrape.

OK

VAYA AL PASO 6

MAL

4.

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (AVISADOR ACÚSTICO DE CONTROL DE DERRAPE - CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN)

(a) Repare o sustituya el mazo de cables o el conector.

SIGUIENTE

5.

COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN)

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Haga clic aquí

AVISO:

Lleve a cabo la prueba activa durante al menos 1 segundo.

OBSERVACIÓN:

Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.

Body Electrical > Pre-Collision 2 > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

PCS Crash Alarm Buzzer

Avisador acústico del control de derrape

ON/OFF

Esta prueba puede realizarse con el interruptor de encendido en ON, vehículo parado

Body Electrical > Pre-Collision 2 > Active Test

Pantalla del tester

PCS Crash Alarm Buzzer

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Pre-Collision 2 > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1A4A

A

Se emite el DTC C1A4A

B

A

FIN DE LA INSPECCIÓN

B

6.

INSPECCIONE EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE (COMPRUEBE EL FUNCIONAMIENTO DEL AVISADOR ACÚSTICO)

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe si el avisador acústico de control de derrape suena.

Resultado:

Resultado

Vaya a

El avisador acústico de control de derrape no suena cuando el interruptor de encendido está en posición ON

A

El avisador acústico de control de derrape suena de forma continua cuando el interruptor de encendido está en posición ON

B

B

VAYA AL PASO 8

A

7.

INSPECCIONE EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE (INSPECCIÓN DE LA UNIDAD)

(a) Extraiga el avisador acústico de control de derrape.

Haga clic aquí

(b) Inspeccione el avisador acústico de control de derrape.

Haga clic aquí

Resultado:

Resultado

Vaya a

Avisador acústico de control de derrape anómalo

A

Avisador acústico de control de derrape normal

B

B

VAYA AL PASO 9

A

8.

SUSTITUYA EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE

(a) Sustituya el avisador acústico de control de derrape.

Haga clic aquí

SIGUIENTE

9.

COMPRUEBE LOS DTC (SISTEMA ANTICOLISIÓN)

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Pre-Collision 2 > Clear DTCs

(b) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Haga clic aquí

AVISO:

Lleve a cabo la prueba activa durante al menos 1 segundo.

OBSERVACIÓN:

Si lleva a cabo la prueba activa durante al menos 1 segundo, se almacena el DTC C1A4A si se cumplen las condiciones de detección del DTC.

Body Electrical > Pre-Collision 2 > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

PCS Crash Alarm Buzzer

Avisador acústico del control de derrape

ON/OFF

Esta prueba puede realizarse con el interruptor de encendido en ON, vehículo parado

Body Electrical > Pre-Collision 2 > Active Test

Pantalla del tester

PCS Crash Alarm Buzzer

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Pre-Collision 2 > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC C1A4A

A

Se emite el DTC C1A4A

B

A

FIN DE LA INSPECCIÓN

B

REEMPLACE EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN
