MONTAJE

PROCEDIMIENTO

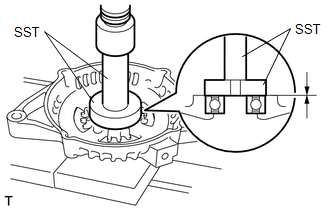

1. INSTALE EL COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

(a) Introduzca el nuevo cojinete del armazón del terminal de excitación del generador con una SST y una prensa.

SST: 09950-60010

09951-00470

SST: 09950-70010

09951-07100

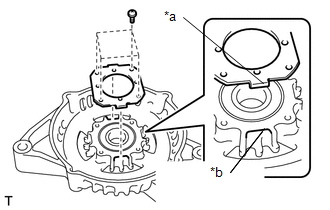

(b) Ajuste las lengüetas en la placa de retención en las muescas del bastidor del terminal extremo de excitación del generador para instalar la placa de retención.

*a

Lengüeta

*b

Muesca

(c) Instale la placa de retención del generador en el armazón del terminal de excitación con los 4 tornillos.

Torque:

2.3 N·m {23 kgf·cm, 20 in·lbf}

2. INSTALE EL CONJUNTO DEL ROTOR DEL GENERADOR

(a) Coloque el armazón del terminal de excitación del generador en la polea del generador con embrague.

(b) Instale el conjunto del rotor del generador en el armazón del terminal de excitación del generador.

(c) Coloque una nueva arandela en el conjunto del rotor del generador.

3. INSTALE EL CONJUNTO DE LA BOBINA DEL GENERADOR

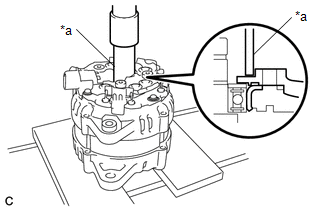

(a) Utilice una llave de cubo de 21 mm y una prensa para presionar suavemente el conjunto de la bobina del generador a fin de instalarla.

*a

Llave de cubo de 21 mm

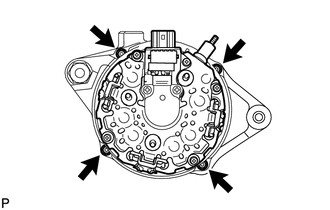

(b) Coloque los 4 pernos.

Torque:

5.6 N·m {57 kgf·cm, 50 in·lbf}

4. INSTALE EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

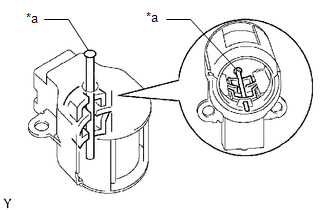

(a) A la vez que introduce 2 escobillas en el conjunto del portaescobillas del generador, introduzca también un pasador de 1.0 mm (0.0394 pulg.) en el orificio de dicho portaescobillas.

*a

Pasador (1.0 mm)

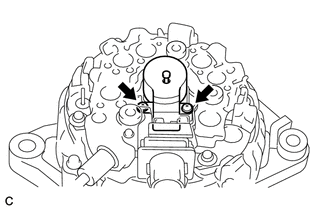

(b) Instale el conjunto del portaescobillas del generador en el conjunto de la bobina del generador con los 2 tornillos.

Torque:

1.8 N·m {18 kgf·cm, 16 in·lbf}

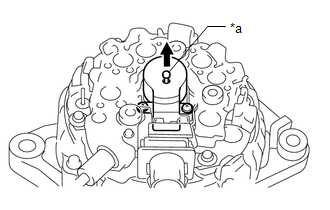

(c) Extraiga el pasador del orificio del conjunto del portaescobillas del generador.

*a

Pasador (1.0 mm)

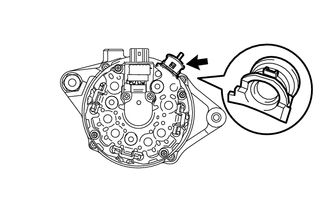

5. INSTALE EL AISLADOR DE TERMINAL DEL GENERADOR

(a) Instale el aislador de terminal en el conjunto de la bobina del generador.

AVISO:

Asegúrese de colocar el aislador de terminal del generador en la dirección correcta.

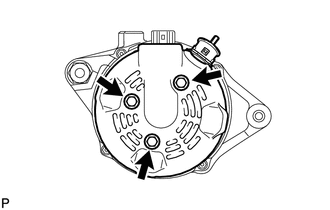

6. INSTALE LA TAPA DEL EXTREMO TRASERO DEL GENERADOR

(a) Coloque la tapa del extremo trasero del generador al conjunto de la bobina del generador con los 3 pernos.

Torque:

4.6 N·m {47 kgf·cm, 41 in·lbf}

7. INSTALE EL GENERADOR CON POLEA DE EMBRAGUE

(a) Instale provisionalmente la polea del generador con embrague en el eje del rotor.

(b) Sujete el armazón del terminal de excitación del generador en un torno de banco entre placas de aluminio.

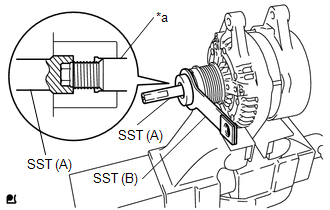

(c) Coloque el extremo del eje del rotor en la SST (A).

SST: 09820-63021

*a

Eje del rotor

(d) Encaje la SST (B) en la polea del generador con embrague.

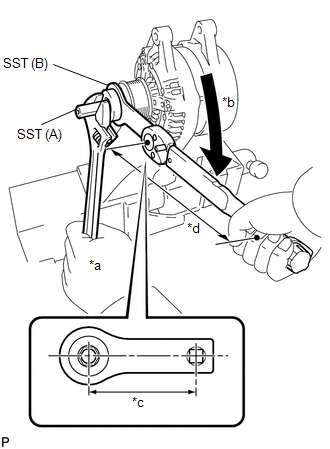

(e) Ajuste la polea del generador con embrague, gire la SST (B), tal y como se muestra en la ilustración.

Torque:

sin la SST [torque (N*m (kgf*cm, lbf*pi.))] :

80 N·m {816 kgf·cm, 59 ft·lbf}

con la SST [lectura de la llave dinamométrica (N*m (kgf*cm, lbf*pi.))] :

57 N·m {581 kgf·cm, 42 ft·lbf}

OBSERVACIÓN:

  • El valor de par de apriete con una SST es eficaz cuando la SST está paralela a la llave dinamométrica.
  • El valor de par de apriete con SST es eficaz cuando se utiliza una SST con un punto de apoyo de 100 mm (3.94 pulg.) de longitud.
  • El valor del par de apriete con la SST es eficaz cuando se utiliza una llave dinamométrica con un punto de apoyo de 255 mm (10.0 pulg.) de longitud.
  • Si utiliza una llave dinamométrica con una longitud diferente o conecta dicha llave y la SST en ángulo, consulte los valores alternativos del par motor.

    Haga clic aquí

*a

Sujetar

*b

Girar

*c

Longitud de la SST 100 mm (3.94 pulg.)

*d

Longitud de la llave dinamométrica 255 mm (10.0 pulg.)

(f) Extraiga la SST de la polea del generador con embrague.

(g) Compruebe si la polea del generador con embrague gira con suavidad.

8. INSTALE LA TAPA DE LA POLEA DEL GENERADOR

(a) Coloque una tapa de la polea del generador nueva en el generador con polea de embrague.
