Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

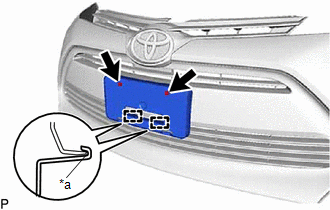

1. EXTRAIGA EL SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO (para faros de haz único)

(a) Quite los 2 tornillos.

*a Gancho

(b) Desenganche los 2 ganchos y extraiga el soporte de montaje de la extensión del parachoques delantero.

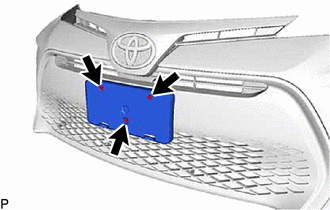

2. EXTRAIGA EL SOPORTE DE MONTAJE DE LA EXTENSIÓN DEL PARACHOQUES DELANTERO (para faros de doble haz)

(a) Quite los 3 tornillos y extraiga el soporte de montaje de la extensión del parachoques delantero.

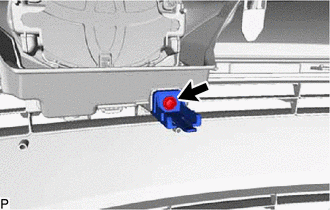

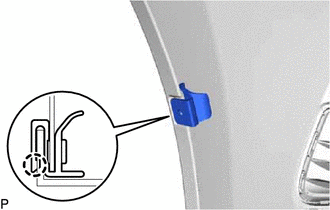

3. EXTRAIGA EL RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 1

(a) Extraiga el tornillo y el retén inferior del parachoques delantero n° 1.

4. EXTRAIGA EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con Toyota Safety Sense P)

Haga clic aquí

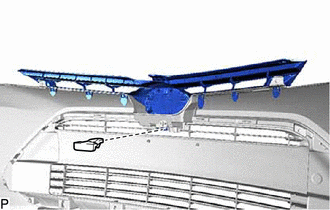

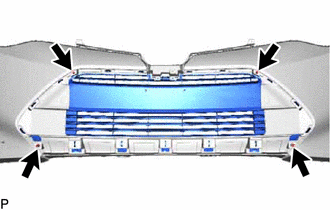

5. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DEL RADIADOR (para faros de haz único)

(a) Extraiga el retén de la moldura exterior.

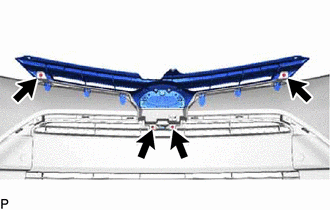

(b) Quite los 4 tornillos.

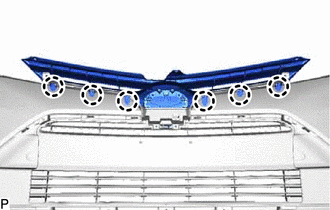

(c) Desenganche las 6 garras y extraiga el subconjunto de la rejilla del radiador.

6. EXTRAIGA EL EMBLEMA DE LA REJILLA DEL RADIADOR (O EL PANEL FRONTAL) (para faros de haz único)

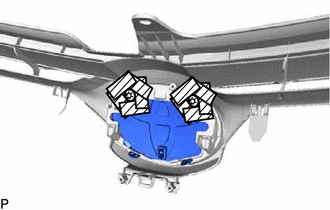

(a) Ponga cinta protectora en torno a las 2 tuercas del muelle como se muestra en la ilustración.

Cinta protectora

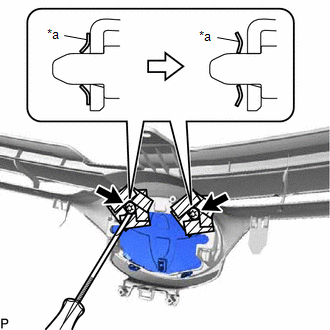

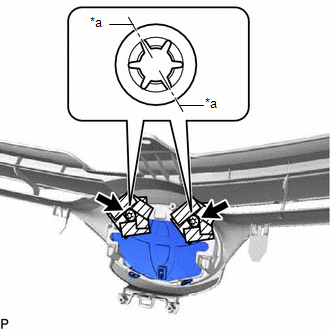

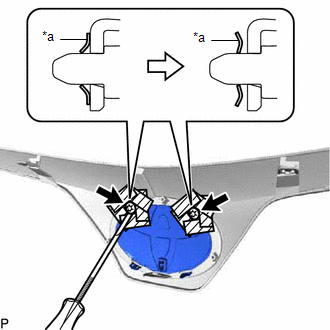

(b) Haga palanca con un destornillador para extraer las 2 tuercas de muelle como se muestra en la ilustración.

*a Tuerca del muelle

(c) Utilice unos alicates (cúter) para cortar las 2 tuercas del muelle en las posiciones indicadas en la ilustración y extráigalas.

*a Sección

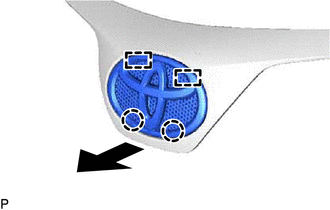

(d) Desenganche las 2 garras y las 2 guías como se muestra en la ilustración y extraiga el emblema de la rejilla del radiador (o panel frontal).

7. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DEL RADIADOR (para faros de doble haz)

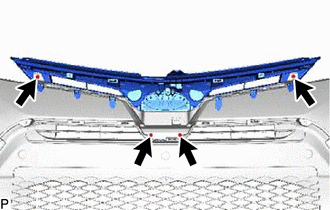

(a) Extraiga los 4 tornillos y el subconjunto de la rejilla del radiador.

8. EXTRAIGA EL SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR (para faros de doble haz)

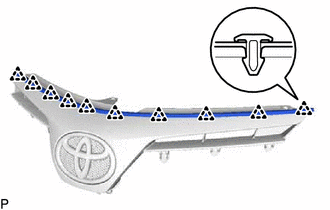

(a) Desenganche los 10 clips y extraiga el sello del capó a la rejilla del radiador.

9. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DE LA REJILLA DEL RADIADOR (para faros de doble haz)

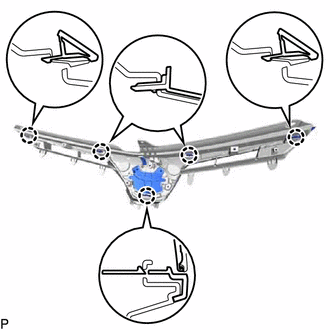

(a) Desenganche las 5 garras y extraiga el subconjunto del embellecedor de la rejilla del radiador.

10. EXTRAIGA EL EMBLEMA DE LA REJILLA DEL RADIADOR (O EL PANEL FRONTAL) (para faros de doble haz)

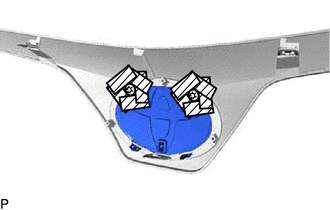

(a) Ponga cinta protectora en torno a las 2 tuercas del muelle como se muestra en la ilustración.

Cinta protectora

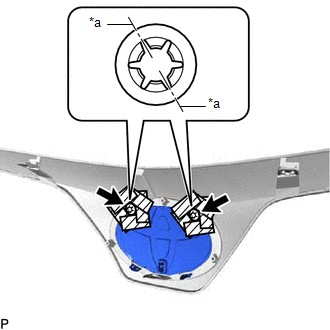

(b) Haga palanca con un destornillador para extraer las 2 tuercas de muelle como se muestra en la ilustración.

*a Tuerca del muelle

(c) Utilice unos alicates (cúter) para cortar las 2 tuercas del muelle en las posiciones indicadas en la ilustración y extráigalas.

*a Sección

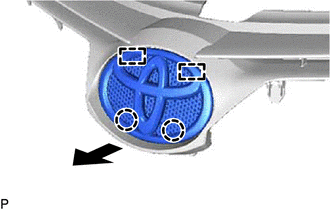

(d) Desenganche las 2 garras y las 2 guías como se muestra en la ilustración y extraiga el emblema de la rejilla del radiador (o panel frontal).

11. EXTRAIGA EL RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA

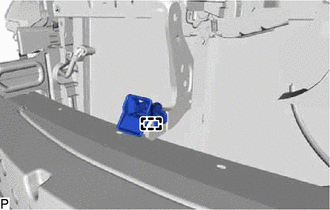

(a) Desenganche la garra para extraer el retén del revestimiento de la aleta delantera. OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo.

12. EXTRAIGA EL CONJUNTO IZQUIERDO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

Con luces de conducción diurna:

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DERECHO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

Con luces de conducción diurna:

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

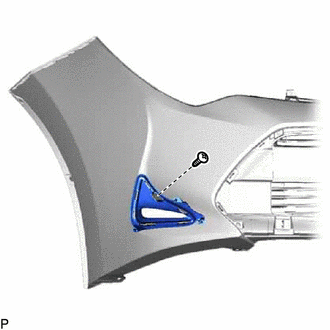

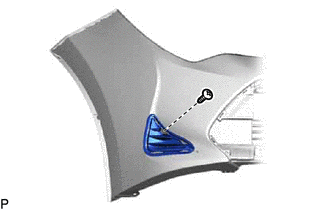

14. EXTRAIGA LA CUBIERTA IZQUIERDA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

(a) Sin luces de conducción diurna:

(1) Quite el tornillo.

(2) Desenganche las 6 garras y extraiga la cubierta izquierda de las luces de conducción diurna.

(b) Con luces de conducción diurna:

(1) Quite el tornillo.

(2) Desenganche las 6 garras y extraiga la cubierta izquierda de las luces de conducción diurna.

15. EXTRAIGA LA CUBIERTA DERECHA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de haz único)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. EXTRAIGA EL CONJUNTO IZQUIERDO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DERECHO DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. EXTRAIGA LA CUBIERTA IZQUIERDA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

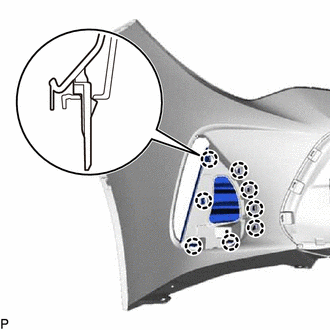

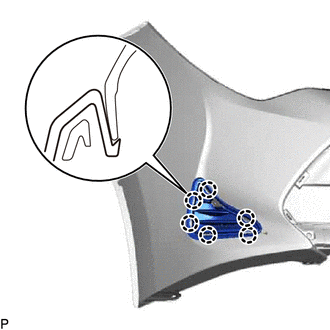

(a) Desenganche las 8 garras y extraiga la cubierta izquierda de las luces de conducción diurna.

19. EXTRAIGA LA CUBIERTA DERECHA DE LAS LUCES DE CONDUCCIÓN DIURNA (para faros de doble haz)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

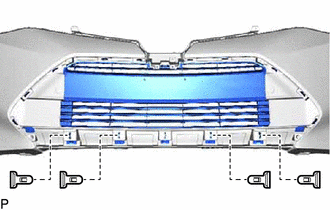

20. EXTRAIGA LA REJILLA INFERIOR DEL RADIADOR N° 1 (para faros de haz único)

(a) Extraiga los 4 retenes de la moldura exterior.

(b) Quite los 4 tornillos.

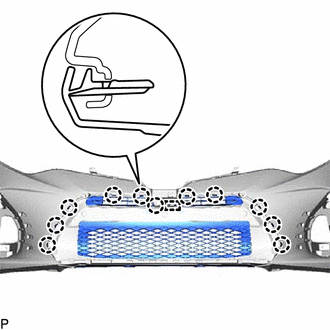

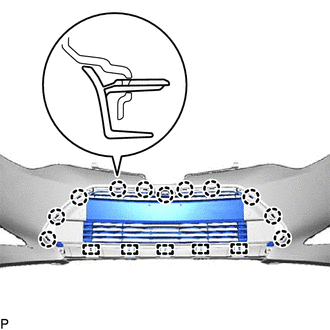

(c) Desenganche las 11 garras y las 5 guías y extraiga la rejilla inferior del radiador n° 1.

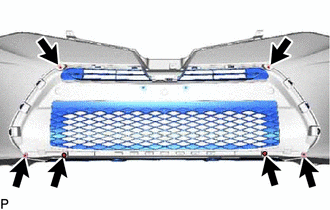

21. EXTRAIGA LA REJILLA INFERIOR DEL RADIADOR N° 1 (para faros de doble haz)

(a) Quite los 6 tornillos.

(b) Desenganche las 11 garras y la guía para extraer la rejilla inferior del radiador n° 1.

22. EXTRAIGA EL RETÉN INFERIOR DEL PARACHOQUES DELANTERO N° 2

(a) Desenganche la abrazadera y extraiga el retén inferior del parachoques delantero n° 2.

23. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

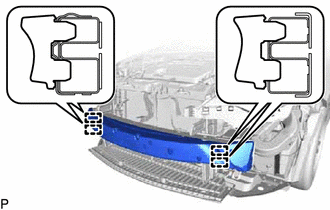

(a) Desenganche las 4 guías para extraer la placa de absorción de energía del parachoques delantero.

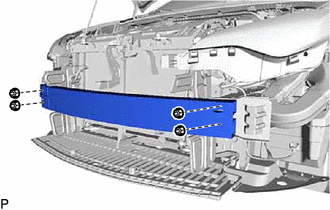

24. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO DEL PARACHOQUES DELANTERO

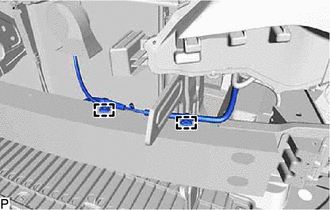

(a) Desenganche las 2 abrazaderas.

(b) Quite las 4 tuercas y el subconjunto del refuerzo del parachoques delantero.

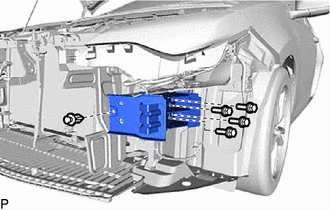

25. EXTRAIGA EL PROTECTOR DEL PANEL DEL EXTREMO DELANTERO

(a) Retire el clip.

(b) Extraiga los 4 pernos y el protector del panel del extremo delantero.

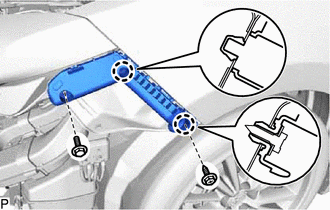

26. EXTRAIGA EL SOPORTE IZQUIERDO DEL PARACHOQUES DELANTERO

(a) Quite el perno y el tornillo.

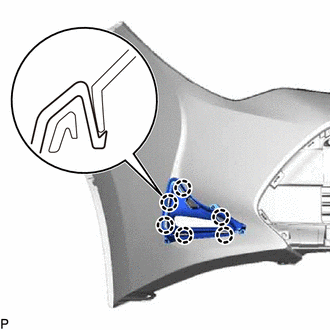

(b) Desenganche las 2 garras para extraer el soporte lateral izquierdo del parachoques delantero.

27. EXTRAIGA EL SOPORTE DERECHO DEL PARACHOQUES DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
