EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL AIRBAG DE CORTINA

ADVERTENCIA:

Cuando guarde el conjunto del airbag de cortina, mantenga el lado de despliegue del airbag hacia arriba.

AVISO:

Para extraer el conjunto del airbag de cortina, encárguese de que algún ayudante lo sujeta para evitar que se doble.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

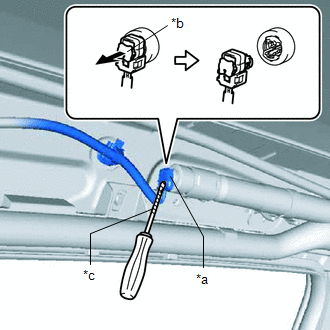

(c) Suelte el bloqueo del conector del pretensor por medio de un destornillador con la punta envuelta en cinta protectora y desconecte dicho conector. AVISO: Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a Conector del airbag *b Bloqueo del conector del airbag *c Cinta protectora

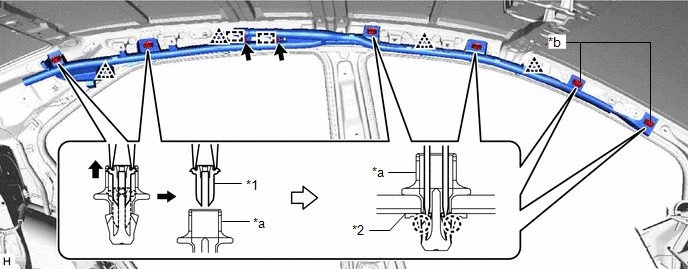

(d) Utilice unos alicates de punta de aguja para extraer los 6 pasadores de los 6 clips.

(e) Utilice 2 destornilladores para desenganchar las 2 garras de cada clip y extraiga los 6 clips de la carrocería del vehículo como se muestra en la ilustración.

OBSERVACIÓN:

Extraiga los 6 clips y el conjunto del airbag de cortina de la carrocería del vehículo como si se tratase de una unidad.

(f) Mientras sujeta el conjunto del airbag de cortina, extraiga los 2 pernos y desenganche los 4 clips.

(g) Desenganche los 2 ganchos para extraer el conjunto del airbag de cortina.

(h) Extraiga los 6 clips y los 2 separadores del conjunto del airbag de cortina.
