DESCRIPCIÓN Se pueden registrar un máximo de 5 códigos ID de llave. DIAGRAMA DE CONEXIONES Haga clic aquí PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Si se sustituye el conjunto de la ECU de la llave transmisora, consulte Registro. Haga clic aquí PROCEDIMIENTO
(a) Compruebe si el sistema pasa al modo de registro. OK: El sistema pasa al modo de registro.

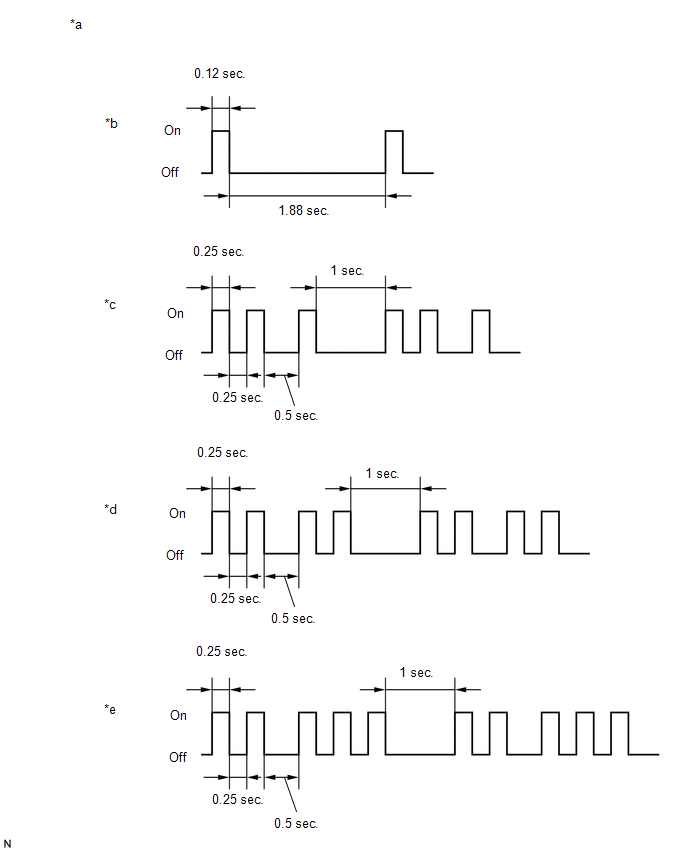

(a) En el modo de registro, inserte conjunto del transmisor de control de las puertas en el conjunto del cilindro de la llave de encendido y compruebe que se encienda el indicador luminoso de seguridad. OBSERVACIÓN: Si el registro del nuevo código ID de llave falla, el indicador luminoso de seguridad emitirá el código 2-1. Si se intenta registrar una conjunto del transmisor de control de las puertas que ya está registrado, se emitirá el código 2-2 cuando se inserte el conjunto del transmisor de control de las puertas. Si el número de códigos de llave registrados excede el límite máximo, el indicador luminoso de seguridad emitirá un código 2-3. Los detalles de emisión están indicados en la siguiente ilustración. ![]()
Resultado:
(a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes menús: Body Electrical / Immobiliser / Data List. (e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream. Body Electrical > Immobiliser > Data List
Resultado:
(a) Consulte la siguiente tabla para determinar si pueden registrarse más conjuntos de transmisores de control de las puertas.
(b) Compruebe si pueden registrarse más conjuntos de transmisores de control de las puertas. OK: Pueden registrarse más conjuntos de transmisores de control de las puertas.
(a) Extraiga el conjunto del interruptor de advertencia de desbloqueo. Haga clic aquí (b) Inspeccione el conjunto del interruptor de advertencia de desbloqueo. Haga clic aquí
(a) Desconecte el conector E25 del conjunto de la ECU de la llave transmisora. (b) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
|
