Toyota Corolla Manual de Taller: Pérdida de comunicación con el HMI-LAN (B150A)

Toyota Corolla Manual de Taller / Interior del vehículo / Medidor / Contador / Visualizador / Sistema De Medidores / Indicadores / Pérdida de comunicación con el HMI-LAN (B150A)

DESCRIPCIÓN

El conjunto del juego de instrumentos recibe señales de datos de texto desde el conjunto del receptor de navegación*1 o el conjunto del receptor de radio y pantalla*2 mediante la comunicación de bus local.

En base a estas señales, se muestra la información del sistema audiovisual o el sistema de navegación en la pantalla de información múltiple.

Este DTC se memoriza cuando el conjunto del juego de instrumentos no recibe la señal.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

Nota

B150A

Pérdida de comunicación con el HMI-LAN

Luego de que el conjunto del juego de instrumentos recibe una señal de información de registro, enviada por el conjunto del receptor de navegación*1 o el conjunto del receptor de radio y pantalla*2 cuando el interruptor del motor está en ACC, 1 o más veces, el conjunto del juego de instrumentos no puede recibir la señal durante 30 segundos o más.
  • Mazo de cables o conector
  • Conjunto del receptor de navegación*1
  • Conjunto del receptor de radio y pantalla*2
  • Conjunto del juego de instrumentos

DTC memorizado
  • Para la pantalla de información múltiple (tipo color) y el tipo con receptor de navegación
  • Para la pantalla de información múltiple (tipo color) y el tipo con radio y pantalla con interruptor "APPS"
  • *1: Para tipo con receptor de navegación
  • *2: Para tipo con radio y pantalla con interruptor "APPS"

DIAGRAMA DE CONEXIONES

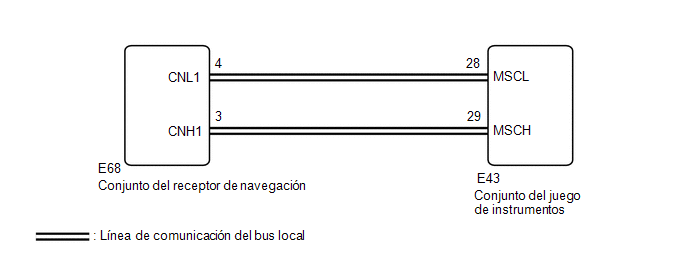

Para tipo con receptor de navegación

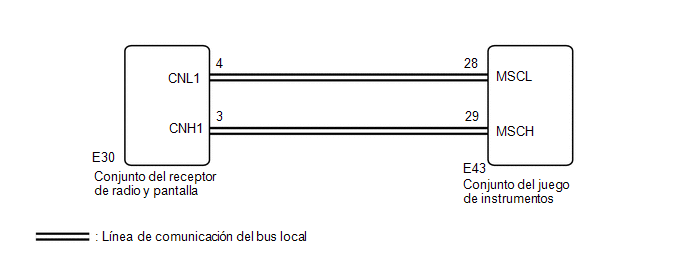

Para tipo con radio y pantalla con interruptor "APPS"

PROCEDIMIENTO

1.

CONFIRME EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado

Vaya a

Para tipo con receptor de navegación

A

Para tipo con radio y pantalla con interruptor "APPS"

B
B

IR AL PUNTO 5

A

2.

COMPRUEBE SI HAY ALGÚN DTC

(a) Compruebe si se emiten DTC del sistema de navegación.

Haga clic aquí

Body Electrical > Navigation System > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten DTC del sistema de navegación.

A

Se emiten DTC del sistema de navegación.

B
B

VAYA AL SISTEMA DE NAVEGACIÓN

A

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL RECEPTOR DE NAVEGACIÓN)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector E68 del conjunto del receptor de navegación.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-28 (MSCL) - E68-4 (CNL1)

Siempre

Inferior a 1 Ω

E43-29 (MSCH) - E68-3 (CNH1)

Siempre

Inferior a 1 Ω

E43-28 (MSCL) o E68-4 (CNL1) - Masa de la carrocería

Siempre

10 kΩ o superior

E43-29 (MSCH) o E68-3 (CNH1) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos por uno nuevo o por otro que funcione correctamente.

Haga clic aquí

(b) Coloque el interruptor del motor en la posición ON y espere 30 segundos.

AVISO:

Se requiere un máximo de 30 segundos para enviar o recibir la información de registro entre el conjunto del juego de instrumentos y el conjunto del receptor de navegación.

(c) Accione el conjunto del interruptor de la almohadilla del volante y compruebe que la lengüeta de sonido se encienda.

(d) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Combination Meter > Trouble Codes

Resultado:

Resultado

Vaya a

Se encienden la lengüeta de sonido y no se emite el DTC B150A.

A

La lengüeta de sonido no se enciende y se emite el DTC B150A.

B
A

FIN DE LA INSPECCIÓN
B

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

5.

COMPRUEBE SI HAY ALGÚN DTC

(a) Compruebe si se emiten DTC del sistema audiovisual.

Haga clic aquí

Body Electrical > Navigation System > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten DTC del sistema audiovisual.

A

Se emiten DTC del sistema audiovisual.

B
B

CONSULTE EL SISTEMA AUDIOVISUAL

A

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector E30 del conjunto del receptor de radio y pantalla.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-28 (MSCL) - E30-4 (CNL1)

Siempre

Inferior a 1 Ω

E43-29 (MSCH) - E30-3 (CNH1)

Siempre

Inferior a 1 Ω

E43-28 (MSCL) o E30-4 (CNL1) - Masa de la carrocería

Siempre

10 kΩ o superior

E43-29 (MSCH) o E30-3 (CNH1) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

7.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos por uno nuevo o por otro que funcione correctamente.

Haga clic aquí

(b) Coloque el interruptor del motor en la posición ON y espere 30 segundos.

AVISO:

Se requiere un máximo de 30 segundos para enviar o recibir la información de registro entre el conjunto del juego de instrumentos y el conjunto del receptor de radio y pantalla.

(c) Accione el conjunto del interruptor de la almohadilla del volante y compruebe que la lengüeta de sonido se encienda.

(d) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Combination Meter > Trouble Codes

Resultado:

Resultado

Vaya a

Se encienden la lengüeta de sonido y no se emite el DTC B150A.

A

La lengüeta de sonido no se enciende y se emite el DTC B150A.

B
A

FIN DE LA INSPECCIÓN
B

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
