DESCRIPCIÓN

Este circuito detecta el estado ON u OFF del interruptor de encendido y envía la información a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

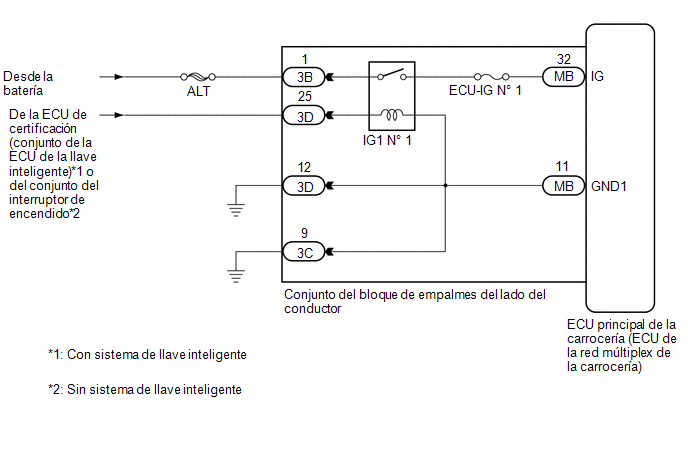

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > Power Source Control > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Power Source Control > Trouble Codes

Resultado:

Resultado

Vaya a

Los DTC del sistema de llave inteligente (para la función de arranque) no se emiten

A

Se emiten los DTC del sistema de llave inteligente (función de arranque)

B
B

VAYA AL SISTEMA DE LLAVE INTELIGENTE (para la función de arranque)

A

2.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

IG SW

Señal ON del interruptor de encendido

ON u OFF

ON: Interruptor de encendido en posición ON

OFF: Interruptor de encendido desactivado

-
Body Electrical > Main Body > Data List

Pantalla del tester

IG SW

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

3.

COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL RELÉ N° 1 DE IG1)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

3D-25 - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

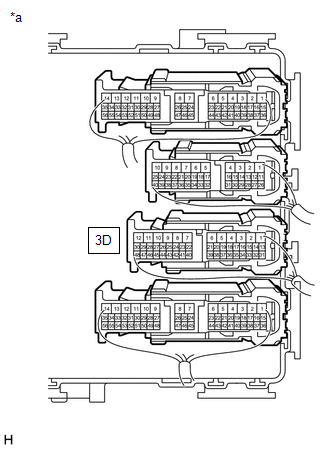

*a

Componente conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

REVISE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR - BATERÍA Y MASA DE LA CARROCERÍA)

(a) Desconecte los conectores 3B, 3C y 3D del conjunto del bloque de empalmes del lado del conductor.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

3B-1 - Masa de la carrocería

Siempre

11 a 14 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3C-9 - Masa de la carrocería

Siempre

Inferior a 1 Ω

3D-12 - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

5.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR (RELÉ IG1 N° 1)

(a) Extraiga el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí

(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia según los valores de la siguiente tabla.

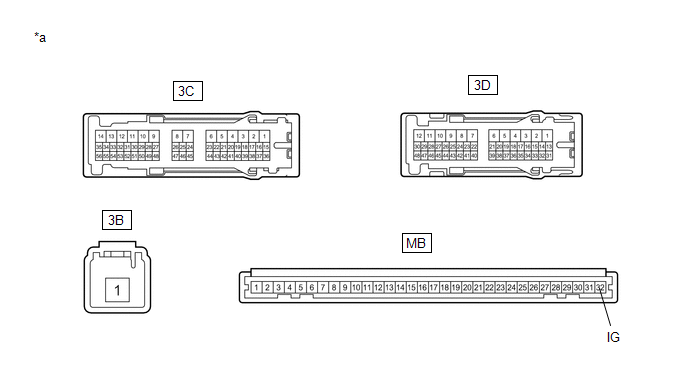

*a

Componente no conectado al mazo de cables

(Conjunto del bloque de empalmes del lado del conductor)

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3B-1 - MB-32 (IG)

La batería no está conectada a 3D-25 ni a 3D-12.

10 kΩ o superior

3B-1 - MB-32 (IG)

La batería no está conectada a 3D-25 ni a 3C-9.

10 kΩ o superior

3B-1 - MB-32 (IG)

Terminal positivo de la batería (+) → 3D-25

Terminal negativo de la batería (-) → 3D-12

Inferior a 1 Ω

3B-1 - MB-32 (IG)

Terminal positivo de la batería (+) → 3D-25

Terminal negativo de la batería (-) → 3C-9

Inferior a 1 Ω
OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

MAL

REEMPLACE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR
