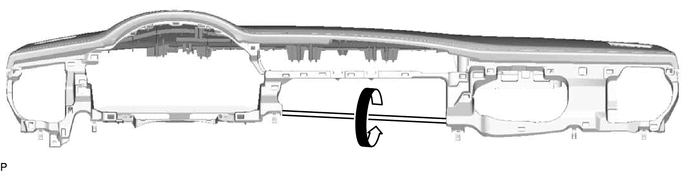

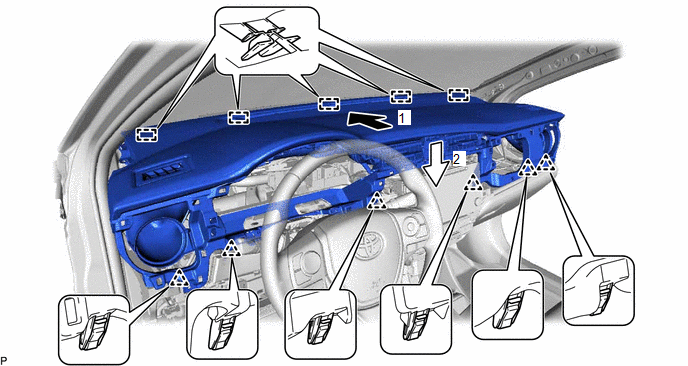

INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS (a) Cuando instale un subconjunto del panel de instrumentos nuevo: (1) Justo antes de instalar el conjunto superior del panel de instrumentos, retuerza y corte la parte mostrada en la ilustración. (b) Tire de la parte superior del conjunto del panel de instrumentos en la dirección indicada por la flecha (1) para enganchar las 5 guías.. (c) Empuje la parte superior del panel de instrumentos en la dirección indicada por la flecha (2) para enganchar los 6 clips e instale el conjunto del panel de instrumentos superior. (d) Coloque el perno <A>. Torque: 20 N·m {204 kgf·cm, 15 ft·lbf} (e) Coloque el tornillo <B> y los 2 clips. (f) Conecte todos los conectores. 2. CONECTE EL CABLE DEL PANEL DE INSTRUMENTOS N° 2 Haga clic aquí 3. INSTALE EL PANEL DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS

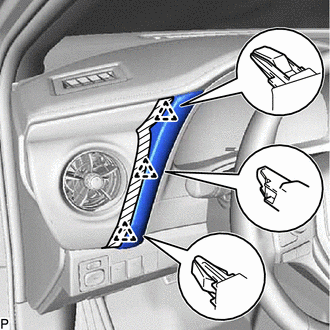

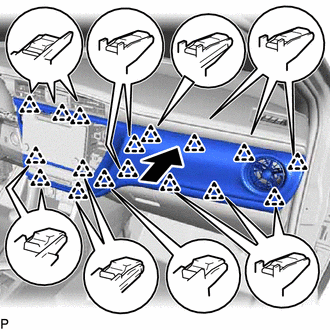

4. INSTALE EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. Haga clic aquí 5. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

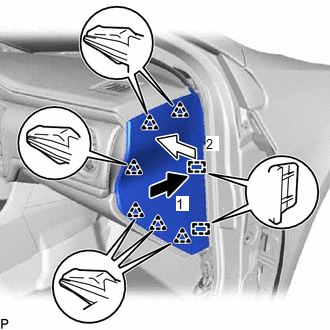

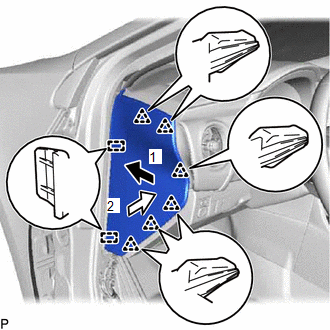

6. INSTALE EL PANEL DE INSTRUMENTOS LATERAL DERECHO

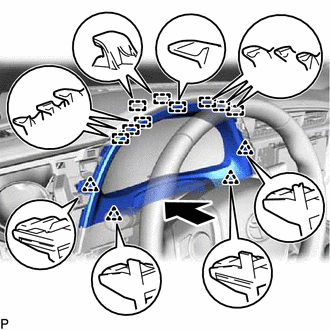

7. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA Haga clic aquí 8. INSTALE EL CONJUNTO DEL EMBELLECEDOR IZQUIERDO DEL MONTANTE DELANTERO Haga clic aquí 9. INSTALE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS Haga clic aquí 10. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

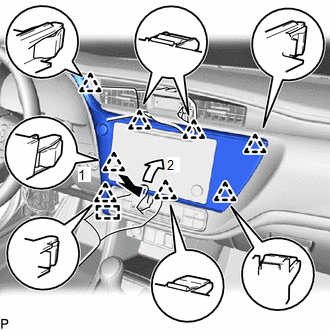

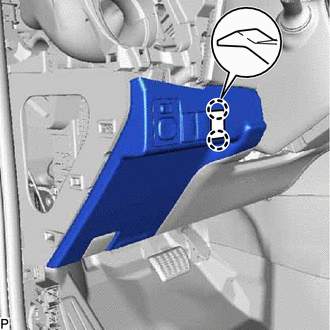

11. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS (a) Conecte todos los conectores.
12. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES (a) Conecte todos los conectores. (b) Enganche los 8 clips. (c) Coloque la cubierta de apertura de la caja de fusibles con el tornillo <B>.

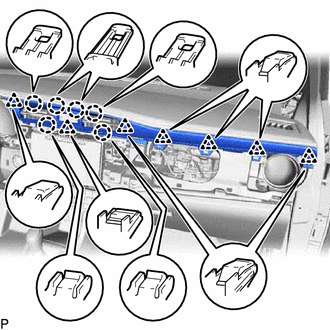

13. INSTALE EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 1 (a) Enganche los 4 clips para instalar el conjunto del difusor n° 1 del panel de instrumentos. 14. INSTALE LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS
15. INSTALE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA Haga clic aquí 16. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPÓ N° 1
17. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable. Haga clic aquí 18. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS Haga clic aquí |
