INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Cuando instale un subconjunto del panel de instrumentos inferior nuevo:

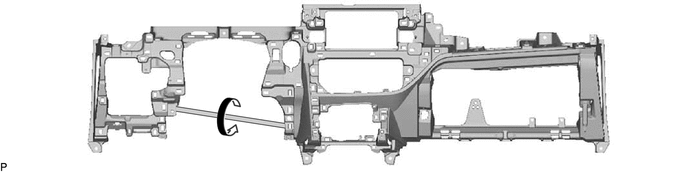

(1) Justo antes de instalar el subconjunto inferior del panel de instrumentos, retuerza y corte la parte mostrada en la ilustración.

(b) Instale el subconjunto inferior del panel de instrumentos con los 2 pernos <A> o <B>, 8 tornillos <D> y el tornillo <E> o <F>.

(c) Para sistema de aire acondicionado automático:

(1) Enganche las 2 garras para conectar el termistor del enfriador (sensor de temperatura interior).

(d) Enganche las 2 garras para conectar el DLC3.

(e) Conecte todos los conectores.

(f) Enganche todas las abrazaderas.

2. CONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

(a) Enganche la garra y las 2 guías para conectar el subconjunto de la palanca de control de la cerradura del capó.

3. INSTALE EL SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA

(a) Enganche la garra e instale el subconjunto del tope de la compuerta de la guantera.

4. INSTALE EL CONJUNTO DE LA PUERTA DE LA GUANTERA

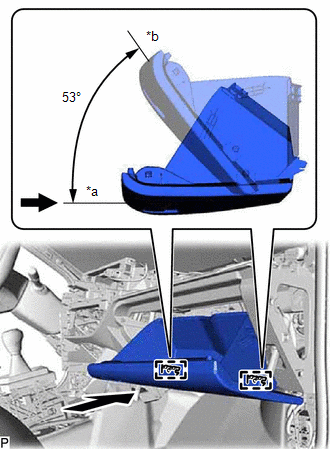

(a) Con el conjunto de la puerta de la guantera abierto aproximadamente 53° desde su posición cerrada, enganche las 2 bisagras horizontalmente. AVISO: Si encaja las bisagras desde arriba, las deformará. Instale siempre el conjunto de la compuerta de la guantera en sentido horizontal.

*a Abierto aproximadamente 53° *b Cerrada

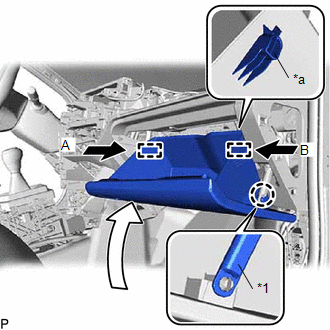

(b) Doble ligeramente los topes (A) y (B) en las direcciones indicadas por las flechas de la ilustración y enganche los topes para colocar el conjunto de la puerta de la guantera.

*1 Subconjunto del tope de la puerta de la guantera *a Tope

(c) Enganche la garra y conecte el subconjunto del tope de la puerta de la guantera.

5. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 (con cubierta inferior del panel de instrumentos)

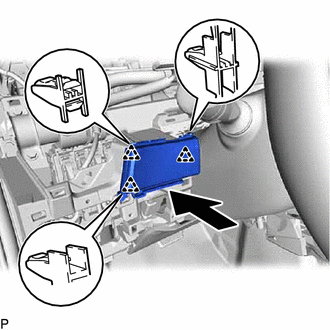

(a) Enganche la guía y las 3 garras para instalar el subconjunto de la cubierta inferior del panel de instrumentos n° 2.

6. INSTALE LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

7. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

8. COLOQUE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Conecte todos los conectores.

(b) Enganche la abrazadera.

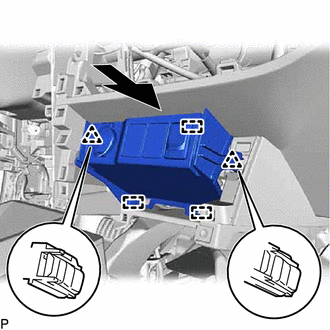

(c) Enganche las 3 guías y los 2 clips para instalar la moldura de acabado central inferior del panel de instrumentos como se muestra en la ilustración.

9. INSTALE EL CONJUNTO DEL PANEL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

Haga clic aquí

10. INSTALE EL RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

Haga clic aquí

11. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA DE NAVEGACIÓN N° 1 (para tipo con receptor de navegación)

Haga clic aquí

12. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTES (para tipo con radio y pantalla)

Haga clic aquí

13. INSTALE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE (para tipo con receptor de navegación)

Haga clic aquí

14. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

15. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

(a) Enganche la garra y la guía.

(b) Instale el subconjunto n° 1 de la cubierta inferior del panel de instrumentos con los 2 tornillos <G>.

16. INSTALE LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

(a) Sin sistema de llave inteligente:

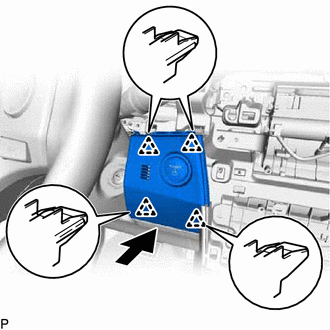

(1) Enganche los 4 clips para colocar la base del orificio del interruptor n° 1 como se muestra en la ilustración.

(b) Con sistema de llave inteligente:

(1) Conecte el conector.

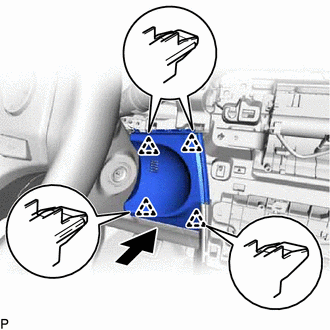

(2) Enganche los 4 clips para colocar la base del orificio del interruptor n° 1 como se muestra en la ilustración.

17. INSTALE LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 2

(a) Enganche los 3 clips para colocar la base del orificio del interruptor n° 2 como se muestra en la ilustración.

18. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

19. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

20. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

21. INSTALE EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí
