Toyota Corolla Manual de Taller: Componentes

COMPONENTES

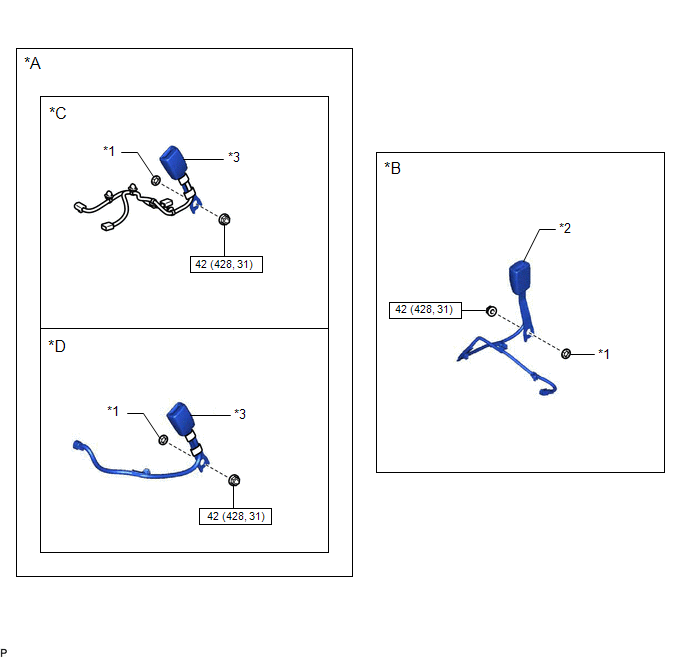

ILUSTRACIÓN

*A	Para el lado del pasajero delantero	*B	Para el lado del conductor
*C	Fabricados por TMMC	*D	Fabricados por TMMMS
*1	PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO	*2	CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO
*3	CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO	-	-
	Nm (kgfcm, lbf*pi.): Par de apriete especificado	-	-
