Componentes
COMPONENTES

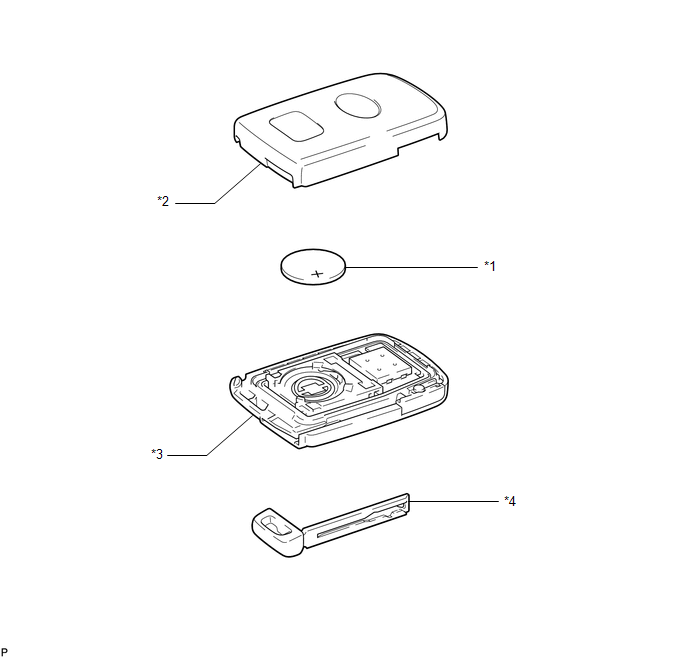

ILUSTRACIÓN
|
*1
|
PILA DEL TRANSMISOR
|
*2
|
TAPA DEL ALOJAMIENTO DEL TRANSMISOR
|
|
*3
|
ALOJAMIENTO DEL TRANSMISOR
|
*4
|
LLAVE MECÁNICA
|
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA PILA DEL TRANSMISOR
Haga clic aquí  .
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL TRANSMISOR ELÉCTRICO DE LA LLAVE
(a) Compruebe el funcionamiento del subconjunto del transmisor de la llave eléctrica.
(1) Extraiga la pila del transmisor del subconjunto del transmisor de la llave
eléctrica.
Haga clic aquí  .
|
(2) Instale una pila del transmisor nueva o que funcione correctamente.
Haga clic aquí .
AVISO:
Al sustituir la pila del transmisor, antes de comenzar con la operación,
elimine la electricidad estática que se ha formado en la carcasa tocando,
por ejemplo, el vehículo para evitar que el subconjunto del transmisor de
la llave eléctrica resulte dañado.
OBSERVACIÓN:

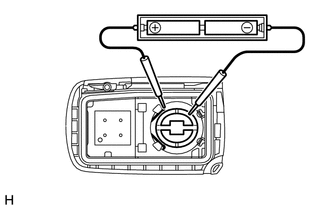

Si no dispone de una pila en buen estado, primero conecte en serie 2
pilas nuevas de 1.5 V. A continuación, conecte los cables a las pilas y
aplique 3 V al subconjunto del transmisor de la llave eléctrica, tal como
se muestra en la ilustración.
|
|
(3) Desde el exterior del vehículo, aproximadamente a 1 m (3.28 pi.) de la manilla
exterior de la puerta del conductor, pruebe el subconjunto del transmisor de la
llave eléctrica dirigiendo la placa de la llave al vehículo y pulsando el interruptor
del subconjunto del transmisor de la llave eléctrica.
OK:
Se puede accionar el bloqueo de la puerta mediante el subconjunto del transmisor
de la llave eléctrica.
El LED se ilumina más de una vez.
- El área de acción varía en función del usuario, de la forma en que se sostiene
el subconjunto del transmisor de la llave eléctrica y del lugar en el que se
encuentre.
- Las ondas de radio de baja potencia procedentes del subconjunto del transmisor
de la llave eléctrica pueden verse afectadas si hay un exceso de ruido o de
ondas de radio. Es posible que el área de acción del subconjunto del transmisor
de la llave eléctrica se reduzca o que no funcione el subconjunto del transmisor
de la llave eléctrica.
(b) Verifique la capacidad de la pila.
(1) Extraiga la pila (haga clic aquí ) del subconjunto
del transmisor de la llave eléctrica que no funciona. Conecte un cable conductor
(0.6 mm (0.0236 pulg.) de diámetro como máximo, incluyendo la funda del cable) al
terminal negativo con cinta o un material similar.
AVISO:
No envuelva el cable conductor en un terminal, cálcelo con cuñas entre los terminales
o suéldelo. Es probable que uno de los terminales esté deformado o dañado y no se
podrá colocar correctamente la batería.
|

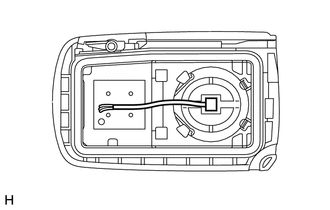

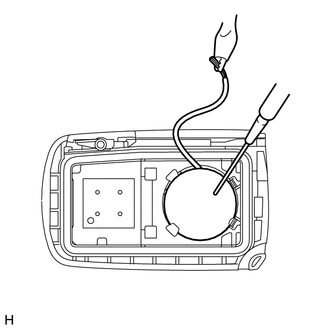

(2) Con cuidado, extraiga el cable conductor desde la posición que se
muestra en la ilustración y coloque la pila del transmisor que extrajo anteriormente.
AVISO:
Cuando sustituya la pila del transmisor, antes de comenzar una operación,
elimine la electricidad estática que se ha formado en la carrocería tocando,
por ejemplo, el vehículo para evitar que el transmisor de la llave eléctrica
resulte dañado.
|
|
|
(3) Compruebe la tensión de la pila del transmisor.
OBSERVACIÓN:
Al medir la tensión de la pila, durante el funcionamiento del sensor
de bloqueo de una manilla de la puerta, coloque el subconjunto del transmisor
de la llave eléctrica dentro del radio de acción de entrada para realizar
la medición. Para conocer el radio de acción de acceso, consulte la sección
"Descripción del sistema".
Haga clic aquí
.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
Terminal positivo (+) de la batería - Terminal negativo (-) de
la batería
|
Interruptor del motor desactivado, todas las puertas cerradas
y sensor de bloqueo tocado
|
2.2 a 3.2 V
|
Si el resultado no es el especificado, sustituya la pila del transmisor.
|
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA PILA DEL TRANSMISOR
Haga clic aquí  . |
