Toyota Corolla Manual de Taller: Circuito del sensor de temperatura del evaporador (B1413)

Toyota Corolla Manual de Taller / Interior del vehículo / CalefacciÓn / Aire Acondicionado / Sistema De Aire Acondicionado (para Sistema De Aire Acondicionado Manual) / Circuito del sensor de temperatura del evaporador (B1413)

DESCRIPCIÓN

El termistor del enfriador n° 1 está instalado en el evaporador de la unidad de aire acondicionado para detectar la temperatura del aire enfriado que ha pasado a través del evaporador, que se utiliza para controlar el sistema del aire acondicionado. Envía señales al conjunto del amplificador del aire acondicionado. La resistencia del termistor del enfriador n° 1 cambia según la temperatura del aire enfriado que ha pasado a través del evaporador. A medida que la temperatura disminuye, la resistencia aumenta. A medida que la temperatura aumenta, la resistencia disminuye.

El conjunto del amplificador del aire acondicionado aplica una tensión (5 V) al termistor del enfriador n° 1 y lee los cambios de tensión a medida que varían la resistencia del termistor del enfriador n° 1. Este sensor se utiliza para prevenir la escarcha.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1413

Circuito del sensor de temperatura del evaporador

Circuito abierto o cortocircuito en el sensor de temperatura del evaporador

Con sistema de refrigeración
  • Termistor del enfriador n° 1
  • Mazo de cables o conector entre el termistor n° 1 del enfriador y conjunto del amplificador del aire acondicionado
  • Conjunto del amplificador del aire acondicionado

Memorizada

(4 seg. o más)*1
  • *1: El conjunto del amplificador del aire acondicionado memoriza este DTC si la avería se ha producido durante el período indicado entre paréntesis.

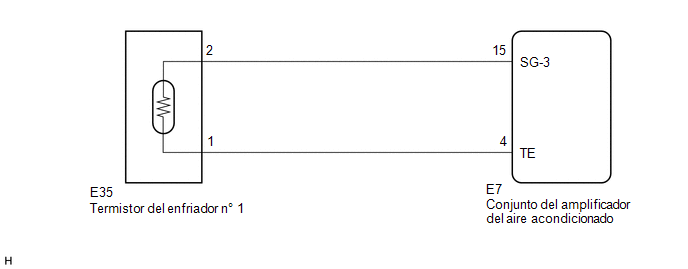

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON (Activado).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Data List.

(e) Compruebe los valores en la siguiente tabla.

Body Electrical > Air Conditioner > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Evaporator Fin Thermistor

Termistor del enfriador n° 1

Mín.: -29.70°C (-21.46°F)

Máx.: 59.55°C (139.19°F)

Se visualiza la temperatura real del evaporador

-
Body Electrical > Air Conditioner > Data List

Pantalla del tester

Evaporator Fin Thermistor

OK:

La visualización es la especificada en la columna de condiciones normales.

Resultado:

Resultado

Vaya a

MAL

A

OK (Cuando la localización de averías coincide con la Tabla de síntomas de problemas)

B

OK (Cuando la localización de averías coincide con el DTC)

C
B

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

A

2.

INSPECCIONE EL TERMISTOR DEL ENFRIADOR N° 1

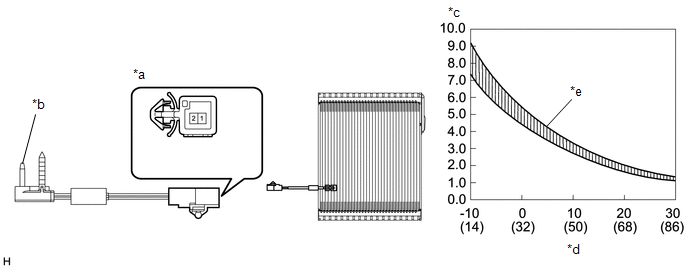

(a) Retire el termistor del enfriador n° 1.

Haga clic aquí

*a

Componente no conectado al mazo de cables

(Termistor del enfriador n° 1)

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido

-

-

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

-10°C (14°F)

7.30 a 9.10 kΩ

1 - 2

-5°C (23°F)

5.65 a 6.95 kΩ

1 - 2

0°C (32°F)

4.40 a 5.35 kΩ

1 - 2

5°C (41°F)

3.40 a 4.15 kΩ

1 - 2

10°C (50°F)

2.70 a 3.25 kΩ

1 - 2

15°C (59°F)

2.14 a 2.58 kΩ

1 - 2

20°C (68°F)

1.71 a 2.05 kΩ

1 - 2

25°C (77°F)

1.38 a 1.64 kΩ

1 - 2

30°C (86°F)

1.11 a 1.32 kΩ

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la detección puede modificarse el valor de la resistencia.
  • Durante el proceso de medición, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACIÓN:

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

MAL

SUSTITUYA EL TERMISTOR DEL ENFRIADOR N° 1

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMISTOR DEL ENFRIADOR N° 1 - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)

(a) Desconecte el conector E7 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E7-15 (SG-3) - E35-2

Siempre

Inferior a 1 Ω

E7-4 (TE) - E35-1

Siempre

Inferior a 1 Ω

E7-15 (SG-3) - Masa de la carrocería

Siempre

10 kΩ o superior

E7-4 (TE) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
