DESCRIPCIÓN
Cuando se activa el conjunto del interruptor ECO, el conjunto del amplificador
del aire acondicionado recibe una señal de activación del conjunto interruptor ECO
y controla el aire acondicionado para mejorar el consumo de combustible.

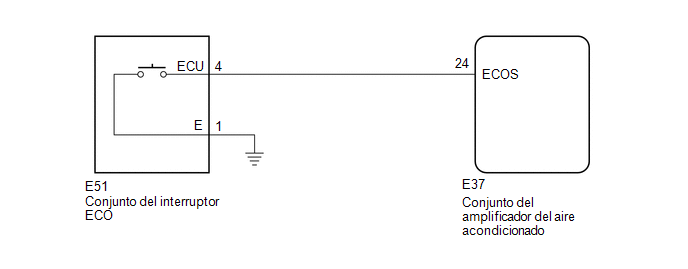

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
|
LEA EL VALOR CON EL TECHSTREAM
|
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON (Activado).
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical/Air Conditioner/Data List.
(e) Compruebe los valores en la siguiente tabla.
Body Electrical > Air Conditioner > Data List
Pantalla del tester
|
Elemento de medición
|
Margen
|
Estado normal
|
Nota de diagnóstico
|
ECO Switch
|
Conjunto del interruptor ECO
|
OFF (Desactivado) u ON (Activado)
|
OFF (Desactivado): conjunto del interruptor ECO desactivado (cuando el
interruptor no está pulsado)
ON (Activado): conjunto del interruptor ECO activado (cuando el interruptor
está pulsado)
|
-
|
Body Electrical > Air Conditioner > Data List
Pantalla del tester
|
ECO Switch
|
OK:
El estado del conjunto del interruptor ECO que aparece en el Techstream cambia
con el accionamiento real del interruptor.
OK |
|
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA
EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
|
MAL |
|
|
2.
|
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ECO
|
(a) Extraiga el conjunto del interruptor ECO.
Haga clic aquí
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
4 (ECU) - 1 (E)
|
conjunto del interruptor ECO desactivado (cuando el interruptor
no está pulsado)
|
10 kΩ o superior
|
4 (ECU) - 1 (E)
|
conjunto del interruptor ECO activado (cuando el interruptor
está pulsado)
|
Inferior a 50 Ω
|
|
|

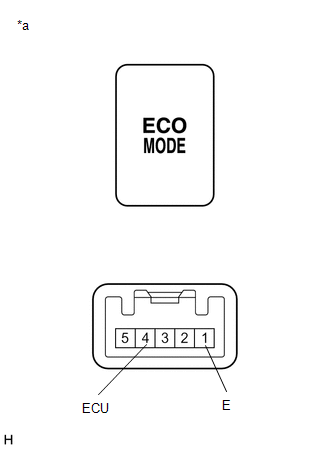

*a
|
Componente no conectado al mazo de cables
(Conjunto del interruptor ECO)
|
|
|
MAL |
|
SUSTITUYA EL CONJUNTO DEL INTERRUPTOR ECO
|
OK |
|
|
3.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR
ECO - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO)
|
(a) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E37-24 (ECOS) - E51-4 (ECU)
|
Siempre
|
Inferior a 1 Ω
|
E37-24 (ECOS) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
OK |
|
|
4.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR
ECO - MASA DE LA CARROCERÍA)
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
E51-1 (E) - Masa de la carrocería
|
Siempre
|
Inferior a 1 Ω
|
OK |
|
REEMPLACE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
|
MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
|
