Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. COMPRUEBE LA PRESIÓN DEL REFRIGERANTE CON EL MANÓMETRO DEL COLECTOR

OBSERVACIÓN:

Estos ejemplos muestran las lecturas del manómetro del colector y los problemas del sistema de aire acondicionado correspondientes.

(a) Lea la presión manométrica del colector cuando se den las siguientes condiciones:

• Todas las puertas están completamente abiertas.
• El motor está al ralentí.
• El interruptor A/C está encendido.
• La temperatura se establece en máxima refrigeración.
• La velocidad del soplador está en la posición alta.
• La temperatura seleccionada en la entrada de aire en recirculación es de 30 a 35°C (86 a 95°F).

(1) Sistema de aire acondicionado que funciona con normalidad Lectura del medidor Lado de presión Volumen de refrigerante Baja 150 a 250 kPa (1.5 a 2.5 kgf/cm2, 22 a 36 lb/pulg2) Alto 1,370 a 1,570 kPa (14.0 a 16.0 kgf/cm2, 199 a 228 lb/pulg2)

(2) Sistema de aire acondicionado que no funciona con normalidad

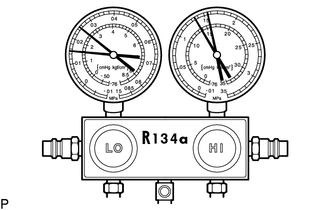

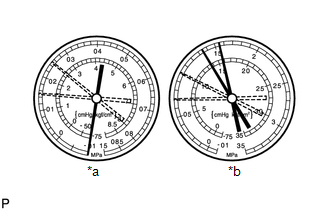

1. Durante el funcionamiento, la presión en el lado de baja presión realiza un ciclo completo entre normal y vacío

   Síntoma	El sistema de aire acondicionado enfría y deja de enfriar periódicamente
   Causa probable	La humedad del sistema de aire acondicionado se congela en el orificio de la válvula de expansión, lo que provoca que el refrigerante deje de circular temporalmente
   	Una vez que el sistema se detiene y vuelve a calentarse, el hielo se derrite y vuelve a funcionar con normalidad temporalmente.
   Diagnósticos	Secador del enfriador (integrado en el depósito del condensador) saturado de humedad
   	La humedad en el sistema de aire acondicionado se congela en el orificio de la válvula de expansión y bloquea la circulación del refrigerante
   Medidas correctivas	Reemplace el secador del enfriador
   	Evacue aire del sistema de aire acondicionado de forma repetida para quitar la humedad
   	Recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado

   OBSERVACIÓN:

   En el ejemplo anterior, hay humedad en el sistema de aire acondicionado.

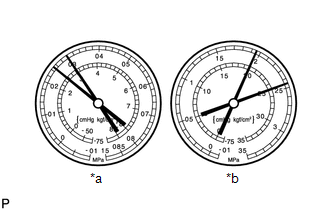

2. La presión está baja en los lados de baja y alta presión

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría de manera eficaz
   	Rendimiento de refrigeración insuficiente
   Causa probable	Hay fugas de refrigerante del sistema de aire acondicionado
   Diagnósticos	Cantidad insuficiente de refrigerante
   	Fugas de refrigerante
   Medidas correctivas	Asegúrese de que no hay fugas de refrigerante y repárelas si fuera necesario
   	Recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado
   	Si el manómetro indica una presión cercana a 0, será necesario vaciar el sistema de aire acondicionado después de reparar las fugas

   OBSERVACIÓN:

   En el ejemplo anterior, la cantidad de refrigerante es insuficiente.

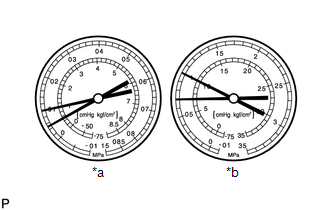

3. La presión está baja en los lados de baja y alta presión

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría de manera eficaz
   	Hay escarcha en las tuberías situadas entre el condensador y la unidad del evaporador
   Causa probable	Hay suciedad dentro de las tuberías del núcleo del condensador que obstruye el flujo de refrigerante
   Diagnósticos	El condensador está obstruido.
   Medidas correctivas	Sustituya el condensador

   OBSERVACIÓN:

   En el ejemplo anterior, la circulación del refrigerante es deficiente.

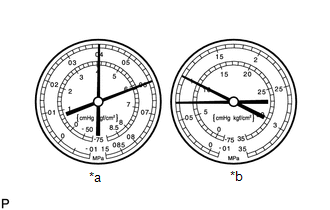

4. Se indica vacío en el lado de baja presión y presión muy baja en el lado de alta presión

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría correctamente (el sistema puede enfriarse ocasionalmente)
   	Aparece escarcha o condensación en los tubos de ambos lados del acumulador/secador o de la válvula de expansión
   Causa probable	El flujo del refrigerante está obstruido por humedad o suciedad en el sistema de aire acondicionado
   	La válvula de expansión está atascada en posición cerrada
   Diagnósticos	El refrigerante no circula.
   Medidas correctivas	Reemplace la válvula de expansión
   	Sustituya el condensador
   	Vacíe el sistema de aire acondicionado y recargue con la cantidad adecuada de refrigerante nuevo o purificado

   OBSERVACIÓN:

   En el ejemplo anterior, el refrigerante no circula.

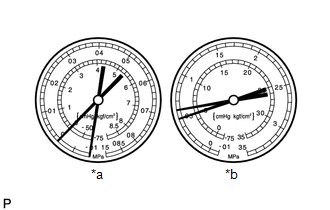

5. La presión está demasiado alta en los lados de baja y alta presión

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría de manera eficaz
   Causa probable	Imposible mejorar el rendimiento debido a una cantidad excesiva de refrigerante
   	La eficacia de refrigeración del condensador es insuficiente
   Diagnósticos	Cantidad excesiva de refrigerante en el sistema de aire acondicionado porque se añadió demasiado refrigerante durante la recarga
   	La eficacia de refrigeración del condensador es insuficiente porque las aletas del condensador están obstruidas o hay un fallo en el ventilador de refrigeración
   Medidas correctivas	Limpie el condensador
   	Compruebe el funcionamiento del ventilador de refrigeración del condensador
   	Si las dos medidas correctivas anteriores resultan normales, revise la cantidad de refrigerante y recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado

   OBSERVACIÓN:

   En el ejemplo anterior, el sistema de aire acondicionado está sobrecargado, o bien la eficacia de la refrigeración del condensador es insuficiente.

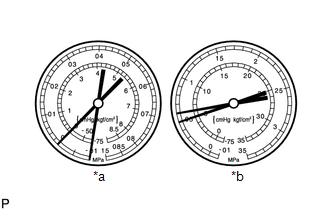

6. La presión está demasiado alta en los lados de baja y alta presión

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría
   	Los tubos de baja presión están demasiado calientes y no se pueden tocar
   Causa probable	Aire en el sistema de aire acondicionado
   Diagnósticos	Hay aire en el sistema de aire acondicionado
   	Purga de vacío insuficiente al evacuar el sistema de aire acondicionado
   Medidas correctivas	Reemplace el secador del enfriador
   	Asegúrese de que el aceite del compresor no está sucio o es insuficiente
   	Vacíe el sistema de aire acondicionado y vuelva a recargarlo con refrigerante nuevo o purificado

   AVISO:

   Estas indicaciones del manómetro aparecen cuando el sistema de aire acondicionado se deja abierto y luego se recarga sin evacuar el sistema.

   OBSERVACIÓN:

   En el ejemplo anterior, hay aire en el sistema de aire acondicionado.

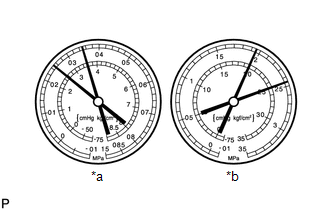

7. La presión está demasiado alta en los lados de baja y alta presión

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría de manera eficaz
   	Escarcha o grandes cantidades de condensación en las tuberías del lado de baja presión
   Causa probable	La válvula de expansión podría estar atascada en posición abierta o la medición de refrigerante es incorrecta
   Diagnósticos	Exceso de refrigerante en los tubos de baja presión
   	Válvula de expansión demasiado abierta
   Medidas correctivas	Reemplace la válvula de expansión

   OBSERVACIÓN:

   En el ejemplo anterior, existe una avería en la válvula de expansión.

8. La presión es demasiado alta en ambos lados de baja y alta presión, o bien la presión es demasiado baja en el lado de presión alta

   *a	LO
   *b	HI

   Síntoma	El sistema de aire acondicionado no enfría de manera eficaz
   Causa probable	Fuga interna en el compresor
   Diagnósticos	Baja compresión
   	Fugas procedentes de una válvula dañada o de cualquier otro componente del compresor
   Medidas correctivas	Reemplace el compresor

   OBSERVACIÓN:

   En el ejemplo anterior, la compresión del compresor es insuficiente.

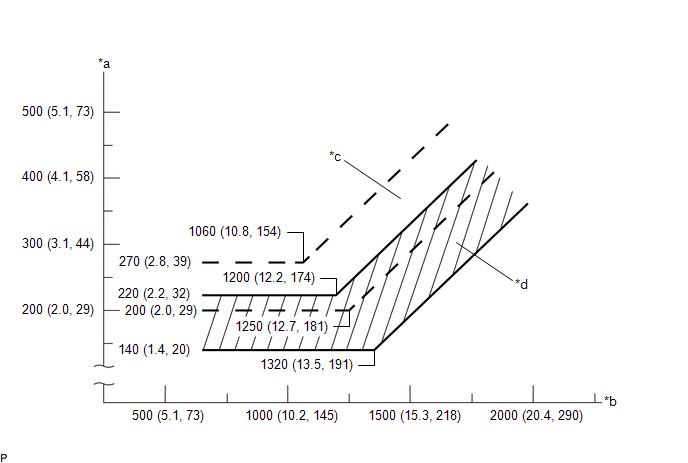

(3) Lecturas del manómetro (referencia)
