INSTALACIÓN

PROCEDIMIENTO

1. REVISE EL ACEITE DEL COMPRESOR

(a) Cuando reemplace el conjunto del compresor con polea por uno nuevo, después de descargar gradualmente el gas inerte (helio) de la válvula de servicio, drene la siguiente cantidad de aceite antes de realizar la instalación.

AVISO:

  • Si se instala un conjunto de compresor con polea nuevo sin retirar la misma cantidad de aceite que la que queda en las tuberías, la cantidad de aceite será excesiva. Esto impide el intercambio de calor en el ciclo de refrigeración y puede provocar un fallo de refrigeración.
  • Una cierta cantidad de aceite del compresor permanece en el conjunto del compresor con polea durante la circulación y el compresor podría resultar dañado si la cantidad de aceite del compresor es superior o inferior a esta cantidad. Por lo tanto, asegúrese de ajustar la cantidad de aceite del compresor correctamente.
  • Si la cantidad de aceite restante en el conjunto del compresor con polea que se ha extraído es demasiado pequeña, verifique si hay fugas de aceite.
  • No acelere el motor antes de sustituir el conjunto del compresor con polea.
  • Asegúrese de utilizar aceite para compresor ND-OIL 8 o equivalente.

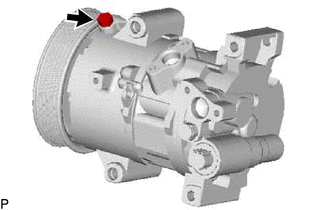

(b) Extraiga el perno de drenaje (arandela de estanqueidad) del conjunto del compresor extraído con polea.

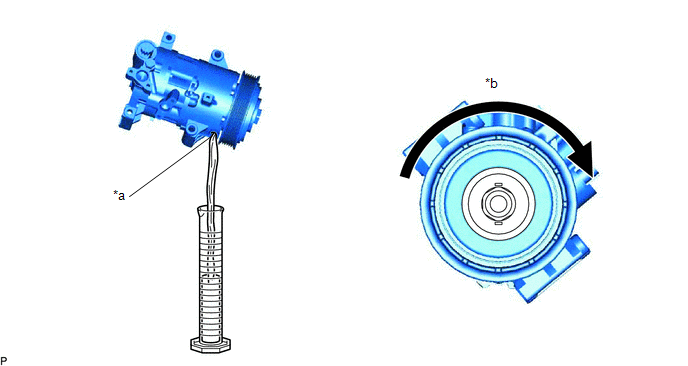

(c) Drene el aceite del compresor del orificio para el aceite del conjunto del compresor extraído con polea como se muestra en la ilustración.

AVISO:

Asegúrese de drenar el aceite del compresor del orificio para el aceite.

*a

Orificio para el aceite

*b

Gire en sentido de las agujas del reloj

(d) Extraiga el perno de drenaje (arandela de estanqueidad) del nuevo conjunto del compresor con polea.

OBSERVACIÓN:

El perno de drenaje (arandela de estanqueidad) puede volver a usarse.

(e) Drene la cantidad siguiente de aceite del compresor del orificio para el aceite del nuevo conjunto del compresor con polea como se muestra en la ilustración.

Estándar:

(La cantidad de aceite en el conjunto del compresor nuevo con polea: 70 cm3 (2.37 fl.oz.)) - (La cantidad de aceite del conjunto del compresor con polea extraído) = La cantidad de aceite a retirar del nuevo conjunto del compresor con polea.

AVISO:

  • Asegúrese de drenar el aceite del compresor del orificio para el aceite.
  • Asegúrese de agregar el aceite del compresor del orificio para el aceite, no del orificio de admisión o de descarga.
  • Si se utiliza una herramienta para agregar aceite de compresor al nuevo conjunto del compresor con polea, asegúrese de que no haya partículas extrañas.
  • Si la cantidad de aceite del compresor que permanece en el conjunto del compresor extraído con polea no se puede estimar porque el compresor estaba dañado y se descargó aceite debido a una colisión frontal, etc., instale el conjunto del nuevo compresor con polea sin retirar aceite alguno. Si el conjunto del condensador con receptor también se sustituye, no añada el aceite especificado para la sustitución del conjunto del condensador con condensador (40 cm3 (1.35 fl.oz.)).

*a

Orificio para el aceite

*b

Gire en sentido de las agujas del reloj

(f) Instale el perno de drenaje (arandela de estanqueidad) en el nuevo conjunto del compresor con polea.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

AVISO:

Asegúrese de que no hay daños ni partículas extrañas en el borde de la arandela de estanqueidad.

2. INSTALE EL CONJUNTO DEL COMPRESOR CON POLEA

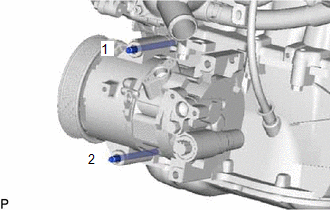

(a) Utilice una llave de cubo "TORX" E8 para instalar el conjunto del compresor con polea con los 2 espárragos prisioneros.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

OBSERVACIÓN:

Para instalar el conjunto del compresor con polea, apriete los espárragos prisioneros en el orden que se indica en la ilustración.

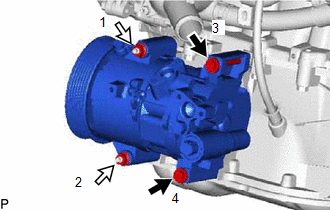

(b) Instale el conjunto del compresor con polea así como los 2 pernos y las 2 tuercas.

Perno

Tuerca

Torque:

25 N·m {255 kgf·cm, 18 ft·lbf}

OBSERVACIÓN:

Para instalar el conjunto del compresor con polea, apriete los pernos y las tuercas en el orden que se indica en la ilustración.

(c) Enganche la abrazadera.

(d) Conecte el conector.

3. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

(a) Retire la cinta de vinilo del subconjunto de la manguera de aspiración.

(b) Aplique abundante aceite del compresor en la junta tórica nueva y en la superficie de fijación del conjunto del compresor con polea.

Aceite del compresor:

ND-OIL 8 o equivalente

(c) Coloque la junta tórica en el subconjunto de la manguera de aspiración.

(d) Con el perno, instale el subconjunto de la manguera de aspiración en el conjunto del compresor con polea.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

4. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA

(a) Retire la cinta de vinilo del subconjunto de la manguera de descarga.

(b) Aplique abundante aceite del compresor en la junta tórica nueva y en la superficie de fijación del conjunto del compresor con polea.

Aceite del compresor:

ND-OIL 8 o equivalente

(c) Coloque la junta tórica en el subconjunto de la manguera de descarga.

(d) Con el perno, instale el subconjunto de la manguera de descarga en el conjunto del compresor con polea.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

5. INSTALE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

6. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE

Haga clic aquí

7. CALIENTE EL MOTOR

Haga clic aquí

8. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí
