MEDIDAS DE PRECAUCIÓN

AVISO DE INICIALIZACIÓN

AVISO:

Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable.

MODOS DEL INTERRUPTOR DE ENCENDIDO

(a) El tipo de interruptor de encendido empleado en este modelo varía según las características del vehículo. En la siguiente tabla se indican los modos utilizados en esta sección.

LOCALIZACIÓN DE AVERÍAS DEL SISTEMA DE COMUNICACIÓN CAN

(a) Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección Cómo proceder con la localización de averías cuando se emiten DTC relacionados con el sistema de comunicación CAN.

Haga clic aquí

PRECAUCIONES EN LA MANIPULACIÓN DEL SISTEMA DE LA DIRECCIÓN

(a) Tenga cuidado al sustituir piezas. La sustitución incorrecta de piezas podría perjudicar al rendimiento del sistema de dirección y provocar un riesgo para la conducción.

PRECAUCIONES DEL MANEJO DEL SISTEMA DE AIRBAG SRS

(a) Este vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye piezas como los airbags para el conductor y el pasajero delantero. Si no se realizan las operaciones de mantenimiento en el orden correcto, el sistema SRS podría desplegarse inesperadamente durante el mantenimiento y causar un accidente grave. Antes del mantenimiento (incluidas la extracción, instalación, inspección y sustitución de piezas), lea las medidas de precaución del SRS.

Haga clic aquí

REPARACIÓN DE LA LÍNEA BUS

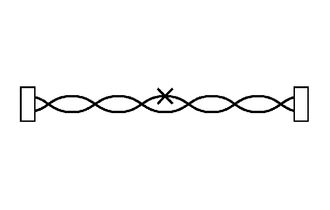

(a) Después de reparar la línea bus con la soldadora, envuelva la pieza reparada con cinta para usos eléctricos.

AVISO:

• La línea bus CANL y la línea bus CANH deben instalarse siempre juntas.
• Al realizar la instalación, asegúrese de que estas líneas estén trenzadas. De lo contrario, es posible que sufran los efectos del ruido eléctrico.
• Deje una holgura de unos 80 mm (3.15 pulg.) en los cables trenzados alrededor del conector.
• Durante la reparación de las líneas bus de CAN no cambie la longitud de las líneas. (Asegúrese de que las longitudes de la línea bus de CANH y la línea bus de CANL son las mismas).

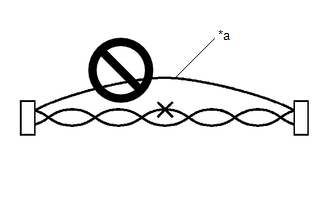

(b) No utilice un cable de derivación entre los conectores.

AVISO:

• Si se utiliza un cable de derivación, las líneas bus trenzadas perderán la capacidad de resistir las interferencias.
• No utilice cables de par trenzado para un cable de derivación.

MANIPULACIÓN DEL CONECTOR

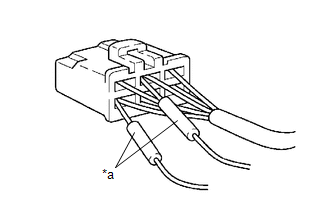

(a) Al comprobar la resistencia con un tester, introduzca los sondas de prueba desde la parte trasera (lado del mazo de cables) del conector.

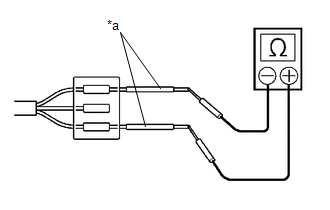

(b) Si no es posible comprobar la continuidad desde la parte trasera del conector, utilice cables de servicio para inspeccionarlo.

MEDIDAS DE PRECAUCIÓN PARA SUSTITUIR UNA ECU EQUIPADA CON FUNCIÓN DE PASARELA (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)) POR UNA DE OTRO VEHÍCULO

(a) Cuando se utiliza como repuesto una ECU equipada con función de pasarela (ECU de pasarela central (ECU de pasarela de red)) instalada anteriormente en otro vehículo, es necesario inicializar la información de conexión memorizada en la ECU.

AVISO:

Si la información de conexión almacenada en una ECU equipada con función de pasarela que estaba previamente instalada en otro vehículo es diferente de las ECU y sensores actuales conectados al bus correspondiente, se detectarán DTC de comunicación.

(b) Inicialice la información de conexión de la ECU equipada con función pasarela (ECU de pasarela central (ECU de pasarela de red)).

(c) Conecte el Techstream al DLC3.

(d) Coloque el interruptor de encendido en posición ON.

(e) Encienda el Techstream.

(f) Acceda a los siguientes menús: Body Electrical / Central Gateway / Utility.

(g) Seleccione Initialization from Utility para inicializar la ECU.

MEDIDAS DE PRECAUCIÓN EN CASO DE QUE LA ECU EQUIPADA CON FUNCIÓN DE PASARELA (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)) DETECTE DTC DE COMUNICACIÓN DE ECU NOS CONECTADAS A DICHA ECU

(a) Consulte las medidas de precaución al sustituir una ECU equipada con función de pasarela (ECU de pasarela central (ECU de pasarela de red)) por una de otro vehículo e inicialice la información de conexión de la ECU.

(b) Borre los DTC y asegúrese de que no se emita ningún DTC.
