Toyota Corolla Manual de Taller: El interruptor del panel táctil no funciona

PROCEDIMIENTO

1.	INSPECCIONE LA PANTALLA MÚLTIPLE

(a) Compruebe si hay partículas extrañas entre la pantalla y el armazón externo de la pantalla múltiple.

OK:

No hay partículas extrañas atrapadas entre la pantalla y el armazón externo de la pantalla múltiple.

OBSERVACIÓN:

Si hay partículas extrañas entre la pantalla y el armazón externo de la pantalla múltiple, el panel táctil continuará presionado.

MAL

QUITE LAS PARTÍCULAS EXTRAÑAS

2.	INSPECCIONE EL PANEL TÁCTIL

(a) Compruebe si hay partículas extrañas en la pantalla.

OK:

La pantalla está limpia.

MAL

LIMPIE LA PANTALLA Y REPITA LA INSPECCIÓN DEL PANEL TÁCTIL

3.	COMPRUEBE EL FUNCIONAMIENTO DE LOS BOTONES TÁCTILES (COMPROBACIÓN DE FUNCIONAMIENTO)

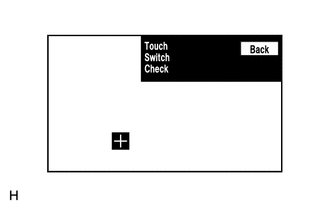

(a) Acceda a la pantalla "Touch Switch Check". Consulte "Check Touch Switch" en Operation Check.

Haga clic aquí

(b) Toque la pantalla en la zona donde se produce el error de conmutación.

OK:

Aparece una marca "+" en la posición donde se toca la pantalla.

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
