PROCEDIMIENTO
|
1.
|
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
|
(a) Compruebe la función de búsqueda automática de emisoras de radio.
(1) Active la función de búsqueda automática de emisoras de radio para comprobar
su funcionamiento.
Resultado:
|
Resultado
|
Vaya a
|
|
La función de búsqueda automática de emisoras no se detiene.
|
A
|
|
La función de búsqueda automática de emisoras se detiene en una emisora.
|
B
|
| A |
|
|
|
2.
|
INSPECCIONE LOS COMPONENTES OPCIONALES
|
(a) Compruebe si están instalados componentes opcionales, tales como una película
parasol o una antena telefónica, que puedan reducir la capacidad de recepción.
Resultado:
|
Resultado
|
Vaya a
|
|
No hay componentes opcionales instalados.
|
A
|
|
Hay componentes opcionales instalados.
|
B
|
AVISO:
No extraiga los componentes opcionales sin permiso del cliente.
| B |
 |
RETIRE LOS COMPONENTES OPCIONALES Y VUELVA A COMPROBAR (CONSULTE EL AVISO
ANTERIOR)
|
| A |
|
|
|
|
3.
|
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
|
|
(a) Preparación para la comprobación
(1) Extraiga el conector de antena del conjunto del receptor de navegación.
|
|
(b) Compruebe si hay ruido
(1) Coloque el interruptor de encendido en la posición ACC con el conector del
conjunto del receptor de navegación conectado.
(2) Encienda la radio y sintonícela en el modo AM.

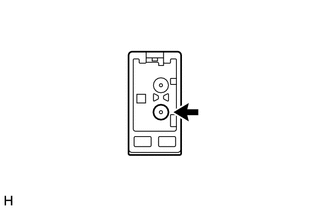

(3) Toque la toma de antena del conjunto del receptor de navegación con un destornillador,
un alambre fino u otro objeto metálico, y compruebe si se oye ruido procedente de
los altavoces.
OK:
Se oye ruido procedente de los altavoces.
| OK |
|
|
|
|
4.
|
INSPECCIONE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA
|
|
(a) Compruebe la continuidad del cable de la antena del cristal de la
ventanilla.
AVISO:
Cuando limpie el cristal, límpielo en la dirección del cable con un paño
suave y seco. Tenga cuidado de no dañar el cable. No use detergentes ni

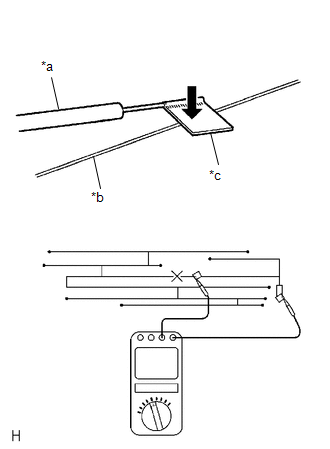

productos limpiacristales que contengan ingredientes abrasivos. Cuando mida
la resistencia, envuelva la punta de cada sonda con papel de aluminio y
apriete con el dedo el papel contra el cable, como se indica en la ilustración.
OBSERVACIÓN:
Compruebe la continuidad en el centro de cada hilo de la antena, como
se indica en la ilustración.
OK:
Hay continuidad en el cable de la antena del cristal de la ventanilla.
|
 |
|
*a
|
Sonda de prueba
|
|
*b
|
Cable de la antena
|
|
*c
|
Papel de aluminio
|
|
|
| MAL |
|
REPARE EL CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA
|
| OK |
|
|
|
|
5.
|
COMPRUEBE EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
|
(a) Desconecte el conector RA del conjunto del receptor de navegación.
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
RA-5 (ANT+) - Masa de la carrocería
|
Interruptor de encendido en posición ACC
Interruptor de la radio encendido y FM o AM seleccionada
|
11 a 14 V
|
|
|
|

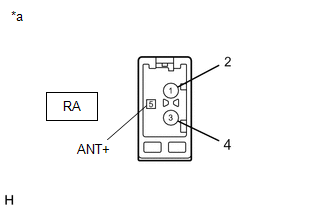

*a
|
Componente no conectado al mazo de cables
(Conjunto del receptor de navegación)
|
|
|
| OK |
|
|
|
|
6.
|
SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado del panel
de instrumentos)
|
(a) Sustituya el subconjunto del cable de la antena (para lateral del panel de
instrumentos) y compruebe si se pueden recibir con normalidad las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK |
|
FUNCIONAMIENTO NORMAL
|
| MAL |
|
|
|
|
7.
|
SUSTITUYA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1
|
(a) Sustituya el conjunto de la antena del amplificador n° 1 y compruebe si se
pueden recibir normalmente las emisiones de radio.
Haga clic aquí
OK:
Se capta la radio normalmente.
| OK |
|
FUNCIONAMIENTO NORMAL
|
|
