DESCRIPCIÓN
Este DTC se memoriza cuando se produce una avería en los altavoces.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
|
B15C3
|
Cortocircuito en la salida del altavoz
|
Se ha detectado un cortocircuito en la salida del altavoz.
|
- Mazo de cables o conector
- Altavoz
- Conjunto del receptor de navegación
|

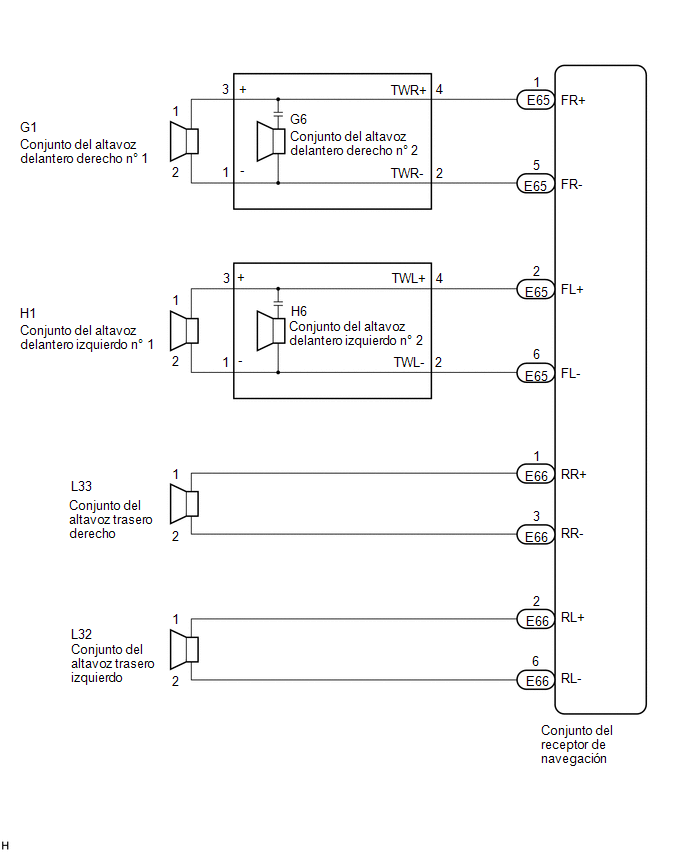

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE
NAVEGACIÓN - MASA DE LA CARROCERÍA)
|
(a) Desconecte los conectores E65 e E66 del conjunto del receptor de navegación.
(b) Desconecte los conectores G6 y H6 del conjunto del altavoz delantero n° 2.
(c) Desconecte los conectores L33 y L32 del conjunto del altavoz trasero.
(d) Mida la resistencia entre el conjunto del receptor de navegación y la masa
de la carrocería para comprobar si hay algún cortocircuito en el mazo de cables.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E65-1 (FR+) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E65-5 (FR-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E65-2 (FL+) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E65-6 (FL-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E66-1 (RR+) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E66-3 (RR-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E66-2 (RL+) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E66-6 (RL-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
| MAL |
 |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
| OK |
|
|
|
2.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ALTAVOZ DELANTERO
N° 2 - MASA DE LA CARROCERÍA)
|
(a) Desconecte los conectores G1 y H1 del conjunto del altavoz delantero n° 1.
(b) Desconecte los conectores G6 y H6 del conjunto del altavoz delantero n° 2.
(c) Mida la resistencia entre cada uno de los conjuntos de los altavoces delanteros
n° 2 y la masa de la carrocería para comprobar si hay algún cortocircuito en el
mazo de cables.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
G6-3 (+) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
G6-1 (-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
H6-3 (+) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
H6-1 (-) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
| MAL |
|
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
| OK |
|
|
|
|
3.
|
INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1
|
(a) Extraiga el conjunto del altavoz delantero n° 1.
Haga clic aquí
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
1 - 2
|
Siempre
|
3.2 a 4.8 Ω
|
|
 |
|

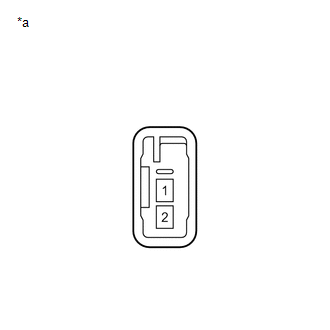

*a
|
Componente no conectado al mazo de cables
(conjunto del altavoz delantero n° 1)
|
|
|
| OK |
|
|
|
|
4.
|
INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2
|
(a) Extraiga el conjunto del altavoz delantero n° 2.
Haga clic aquí
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
4 (TWR+) - 2 (TWR-)
|
Siempre
|
10 kΩ o superior
|
|
3 (+) - 4 (TWR+)
|
Siempre
|
Inferior a 1 Ω
|
|
1 (-) - 2 (TWR-)
|
Siempre
|
Inferior a 1 Ω
|
|
4 (TWL+) - 2 (TWL-)
|
Siempre
|
10 kΩ o superior
|
|
3 (+) - 4 (TWL+)
|
Siempre
|
Inferior a 1 Ω
|
|
1 (-) - 2 (TWL-)
|
Siempre
|
Inferior a 1 Ω
|
|
 |
|

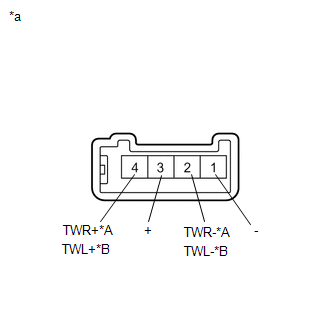

*A
|
para RH
|
|
*B
|
para LH
|
|
*a
|
Componente no conectado al mazo de cables
(conjunto del altavoz delantero n° 2)
|
|
|
| OK |
|
|
|
|
5.
|
SUSTITUYA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2
|
(a) Sustituya el conjunto del altavoz delantero n° 2.
Haga clic aquí
(b) Borre los DTC.
Haga clic aquí
Body Electrical > Navigation System > Clear DTCs
(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.
Body Electrical > Navigation System > Trouble Codes
OK:
No se emiten otros DTC.
OBSERVACIÓN:
- Conecte todos los conectores a los conjuntos de los altavoces delanteros
n° 2 que habían sido desconectados.
- Cuando exista la posibilidad de que el conjunto del altavoz delantero derecho
o izquierdo n° 2 esté averiado, compruébelo intercambiándolos entre sí.
- Realice la inspección anterior en el lado derecho e izquierdo.
| OK |
|
FIN DE LA INSPECCIÓN
|
| MAL |
|
|
|
|
6.
|
INSPECCIONE EL CONJUNTO DEL ALTAVOZ TRASERO
|
(a) Extraiga el conjunto del altavoz trasero.
Haga clic aquí
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
1 - 2
|
Siempre
|
3.2 a 4.8 Ω
|
|
|
|
|
*a
|
Componente no conectado al mazo de cables
(conjunto del altavoz trasero)
|
|
|
| MAL |
|
SUSTITUYA EL CONJUNTO DEL ALTAVOZ TRASERO
|
|
