DESCRIPCIÓN

Este DTC se memoriza cuando se produce un error de comunicación entre el conjunto del receptor de navegación y el conjunto del juego de instrumentos.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada
B1324	Pérdida de comunicación con el instrumento	Después de que el conjunto del receptor de navegación recibe una señal de información de registro procedente del conjunto del juego de instrumentos cuando el interruptor de encendido está en la posición ON, 1 o más veces, el conjunto del receptor de navegación no recibe la señal durante un mínimo de 30 segundos	Conjunto del juego de instrumentos Conjunto del receptor de navegación Mazo de cables o conector

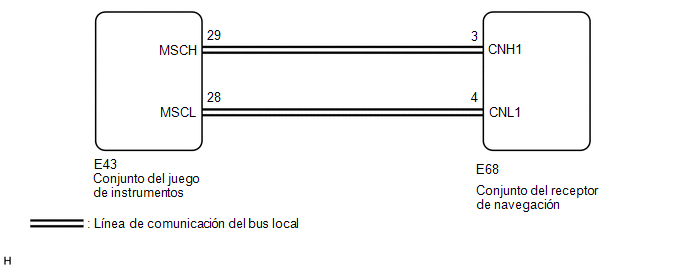

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.	INSPECCIONE EL DTC (SISTEMA DE MEDIDORES/INDICADORES)

(a) Compruebe los DTC del sistema de medidores/indicadores.

Haga clic aquí

Body Electrical > Combination Meter > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningún DTC.	A
Se emiten códigos DTC.	B

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE NAVEGACIÓN - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector E68 del conjunto del receptor de navegación.

(b) Desenchufe el conector E43 del conjunto del juego de instrumentos.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E68-3 (CNH1) - E43-29 (MSCH)	Siempre	Inferior a 1 Ω
E68-4 (CNL1) - E43-28 (MSCL)	Siempre	Inferior a 1 Ω
E68-3 (CNH1) o E43-29 (MSCH) - Masa de la carrocería	Siempre	10 kΩ o superior
E68-4 (CNL1) o E43-28 (MSCL) - Masa de la carrocería	Siempre	10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos

Haga clic aquí

(b) Borre los DTC.

Haga clic aquí

Body Electrical > Navigation System > Clear DTCs

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN
