Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

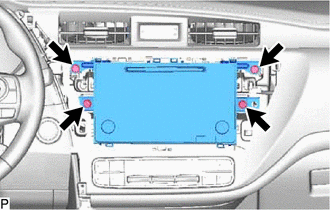

(a) Quite los 4 pernos.

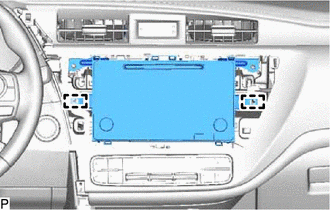

(b) Extraiga el conjunto del receptor de navegación con el soporte hacia la parte trasera del vehículo y desenganche las 2 guías.

(c) Desconecte cada conector y extraiga el conjunto del receptor de navegación con el soporte.

5. DESCONECTE EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE (con radio satélite)

Haga clic aquí

6. EXTRAIGA EL SOPORTE DE LA RADIO N° 1

Haga clic aquí

7. EXTRAIGA EL SOPORTE DE LA RADIO N° 2

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

9. EXTRAIGA EL CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO CON CABLE (con radio satélite)
