Toyota Corolla Manual de Taller: Circuito de iluminación

DESCRIPCIÓN

Se suministra corriente eléctrica al sistema de iluminación del receptor de radio y pantalla y al conjunto del interruptor de la almohadilla del volante cuando el interruptor de control de las luces está en la posición TAIL o HEAD.

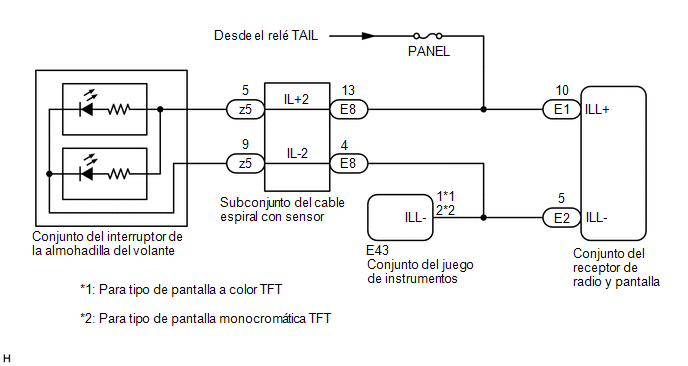

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

  Haga clic aquí

• Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

(a) Compruebe si la iluminación del conjunto del receptor de radio y pantalla, conjunto del interruptor de la almohadilla del volante, interruptor de control de la calefacción o de otros elementos (interruptor de advertencia de riesgo, interruptor de control de la transmisión, etc.) se enciende cuando el interruptor de control de las luces se gira hasta la posición HEAD o TAIL.

Resultado:

B

IR AL PUNTO 5

C

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

D

VAYA AL SISTEMA DE ILUMINACIÓN

A

(a) Desconecte el conector E8 del subconjunto del cable espiral con sensor.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

(a) Extraiga el subconjunto del cable espiral con sensor.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral con sensor.

Haga clic aquí

OK

REPARE O SUSTITUYA EL ARNÉS O EL CONECTOR (CABLE ESPIRAL CON SUBCONJUNTO DEL SENSOR - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA, CONJUNTO DEL JUEGO DE INSTRUMENTOS)

MAL

SUSTITUYA EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

(a) Desconecte el conector E1 del conjunto del receptor de radio y pantalla.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

(a) Desconecte el conector E2 del conjunto del receptor de radio y pantalla.

(b) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
