PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Algunas emisiones de radio satélite son de pago. Se debe realizar un contrato entre la empresa de la radio satélite y el usuario. Si el contrato caduca, no será posible captar la emisión.

PROCEDIMIENTO

1.	INSPECCIONE LOS ALREDEDORES

(a) Compruebe si el vehículo se encuentra en un lugar con una recepción difícil, debido a que hay un objeto bloqueado en la zona situada por encima del vehículo.

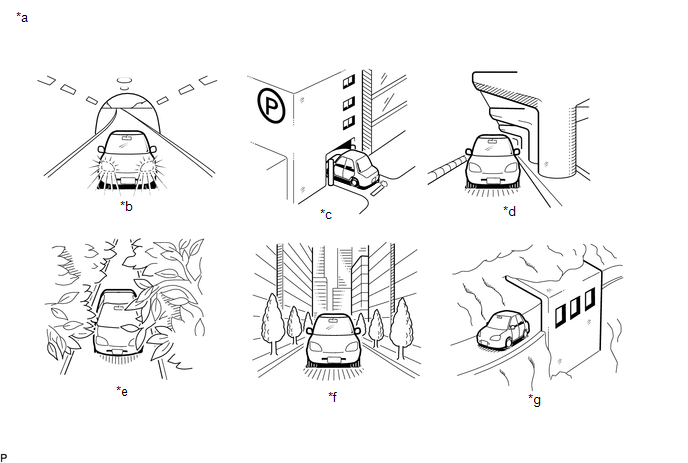

*a	Ejemplo	*b	En un túnel
*c	En el interior de un edificio	*d	Bajo un paso elevado
*e	En un bosque o en un sendero bordeado de árboles	*f	Entre edificios de gran altura
*g	Bajo un risco o un saliente	-	-

OBSERVACIÓN:

Si la zona situada por encima el vehículo está obstruida, como en un edificio o túnel, es posible que no haya recepción.

OK:

La zona situada por encima vehículo no está obstruida.

MAL

FIN DE LA INSPECCIÓN (MUEVA EL VEHÍCULO A UN LUGAR DE MEJOR COBERTURA)

2.	INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Compruebe si se recibe CH001 (recepción libre).

OK:

Se puede recibir CH001.

MAL

VAYA AL PASO 6

3.	COMPRUEBE LOS AJUSTES DE VISUALIZACIÓN

(a) Compruebe la pantalla.

Resultado:

Resultado	Vaya a
Se muestra "SAT Ch Unauth".	A
Se visualiza "-----".	B
No se muestran las visualizaciones anteriores.	C

NO HAY SE PUEDEN GRABAR/PROGRAMA NOMBRE TÍTULO O CANCIONES/EFECTO ASOCIADO CON CANAL EN ESE MOMENTO

IR AL PUNTO 6

4.	COMPRUEBE LAS CONDICIONES DEL CONTRATO

(a) Compruebe si se ha prolongado la duración del contrato o si ha llegado a su fin.

OK:

El contrato de pago es válido.

MAL

PARA CAPTAR EMISORAS DE PAGO, DEBE REALIZARSE UN CONTRATO CON LA EMPRESA DE SERVICIO DE RADIO SATÉLITE

5.	LLEVE A CABO LA ACTUALIZACIÓN DE LA ACTIVACIÓN

(a) Lleve a cabo la actualización de la activación consultando el sitio web de la compañía de radio satélite (https://care.siriusxm.com/retailrefresh_view.action).

OK:

La avería desaparece.

OBSERVACIÓN:

La radio XM que es necesario llevar a cabo una IDENTIFICACIÓN actualice activación se visualiza cuando CH000 está seleccionado en posición ON el radio del satélite.

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

6.	COMPRUEBE LA VISUALIZACIÓN

(a) Compruebe la pantalla.

Resultado:

Resultado	Vaya a
Se visualiza "SAT Ck Antenna".	A
Aparece el mensaje "SAT No Signal".	B
Aparece el mensaje "Loading".	B
Se visualiza "SAT Ch Off Air".	C
Después de que se visualiza "SAT Ch Unavail", la pantalla cambia automáticamente a CH001.	D
No se muestran las visualizaciones anteriores.	E

FIN DE LA INSPECCIÓN (MUEVA EL VEHÍCULO A UN LUGAR DE MEJOR COBERTURA)

NO SE CAPTA EL CANAL. LA EMISIÓN SE PUEDE ESCUCHAR O VER CUANDO VUELVA LA TRANSMISIÓN. (COMPRUEBE CON LA EMISORA DE RADIO)

HA FINALIZADO LA RECEPCIÓN DEL CANAL (COMPRUEBE CON LA EMISORA RADIO)

IR AL PUNTO 11

7.	SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado del panel de instrumentos)

(a) Sustituya el subconjunto del cable de la antena (para lateral del panel de instrumentos) y compruebe si se pueden recibir con normalidad las emisiones de radio.

Haga clic aquí

OK:

Se capta la radio normalmente.

FIN DE LA INSPECCIÓN

MAL

8.	SUSTITUYA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1

(a) Sustituya el conjunto de la antena del amplificador n° 1 y compruebe si se pueden recibir normalmente las emisiones de radio.

Haga clic aquí

OK:

Se capta la radio normalmente.

FIN DE LA INSPECCIÓN

MAL

9.	SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado del techo)

(a) Sustituya el subconjunto del cable de la antena (para el lado del techo) y compruebe si se pueden recibir con normalidad las emisiones de radio.

Haga clic aquí

OK:

Se capta la radio normalmente.

FIN DE LA INSPECCIÓN

MAL

10.	SUSTITUYA EL CONJUNTO DE LA ANTENA DE LA RADIO SATÉLITE

(a) Sustituya el conjunto de la antena de la radio satélite y compruebe si se pueden recibir normalmente las emisiones de radio.

Haga clic aquí

OK:

Se capta la radio normalmente.

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

11.	CONFIRME EL CANAL SELECCIONADO ACTUALMENTE

(a) Compruebe si está seleccionado actualmente CH000.

OK:

CH000 seleccionado.

FIN DE LA INSPECCIÓN (CH000 NO SUENA. SELECCIONE OTRO CANAL).

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
