MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

1. COLOQUE LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Coloque las 2 tapas de la cubierta del dispositivo de ajuste del asiento en el conjunto del dispositivo de ajuste del asiento delantero.

2. INSTALE EL CABLE DEL ASIENTO DELANTERO

(a) Conecte todos los conectores, enganche todas las abrazaderas e instale el cable del asiento delantero.

3. COLOQUE EL PROTECTOR DEL BORDE IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche las 3 garras para colocar el protector del borde del cojín del asiento delantero izquierdo.

4. COLOQUE EL PROTECTOR DEL BORDE DERECHO DEL COJÍN DEL ASIENTO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

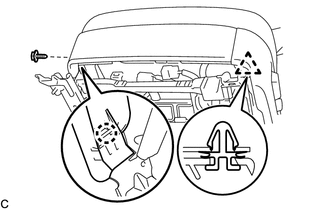

5. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche el clip para colocar el protector inferior izquierdo del cojín del asiento delantero.

(b) Enganche el gancho, tal como se indica en la ilustración.

(c) Coloque el tornillo.

6. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

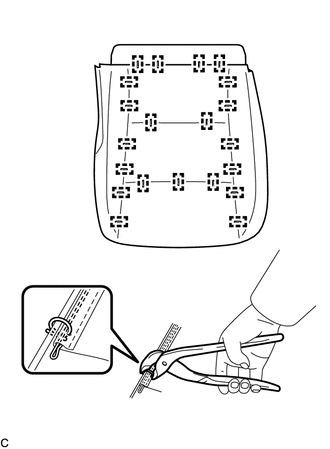

8. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento estándar)

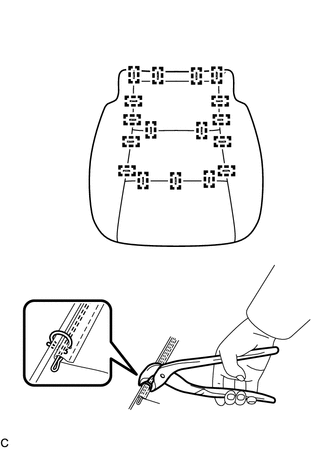

(a) Coloque la cubierta del cojín del asiento delantero de tipo independiente en la almohadilla del cojín con los 17 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

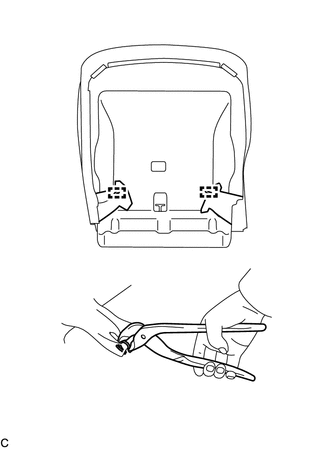

(b) Usando los alicates, instale los 2 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

9. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

(a) Coloque la cubierta del cojín del asiento delantero de tipo independiente en la almohadilla del cojín con los 21 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

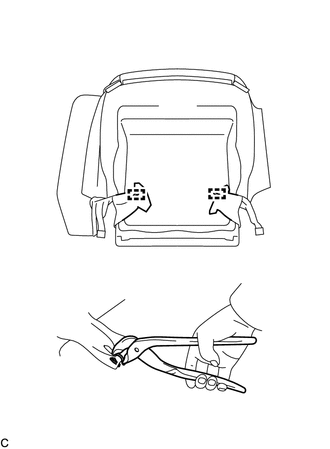

(b) Usando los alicates, instale los 2 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

10. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque de manera provisional la cubierta del cojín del asiento delantero individual con almohadilla.

(b) Coloque los 9 ganchos.

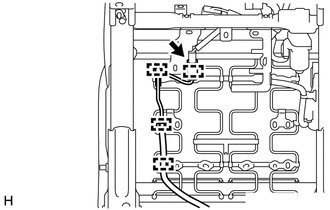

(c) Con sistema de calefacción de los asientos:

(1) Enganche las 4 abrazaderas para instalar el mazo de cables de la calefacción del cojín del asiento.

(2) Conecte el conector.

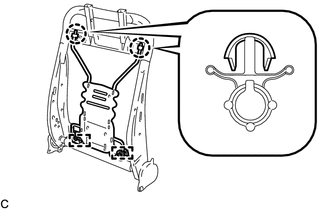

11. INSTALE EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

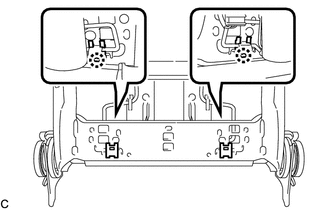

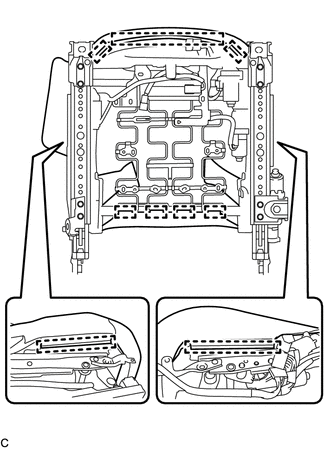

(a) Instale los 2 ganchos del respaldo del asiento delantero en el subconjunto del muelle del respaldo del asiento delantero.

12. INSTALE EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Enganche las 2 guías para instalar el subconjunto del muelle del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

(b) Enganche las 2 garras.

13. COLOQUE EL PROTECTOR DEL BORDE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Enganche todas las garras para instalar los 2 protectores del borde del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

14. COLOQUE EL CABLE DEL ASIENTO DELANTERO N° 2

(a) Conecte todos los conectores, enganche todas las abrazaderas e instale el cable del asiento delantero n° 2.

15. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

16. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

17. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDEPENDIENTE (para asiento de tipo estándar)

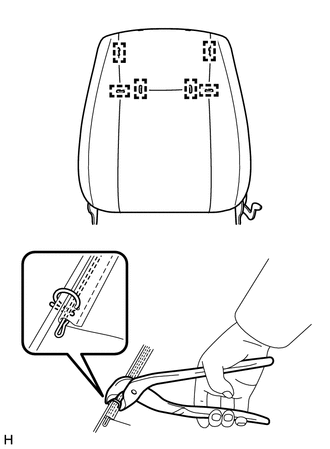

(a) Instale la funda del respaldo del asiento delantero individual en la almohadilla del respaldo con los 6 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

18. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento de tipo deportivo)

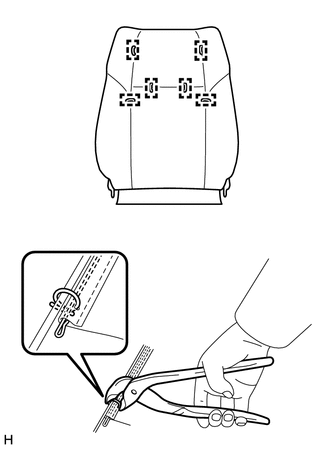

(a) Instale la funda del respaldo del asiento delantero individual en la almohadilla del respaldo con los 6 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

19. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque provisionalmente la funda del respaldo del asiento delantero individual con almohadilla.

20. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

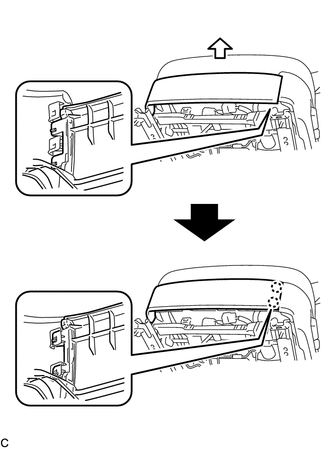

(a) Enganche todas las garras para instalar los 2 soportes de los reposacabezas del asiento delantero.

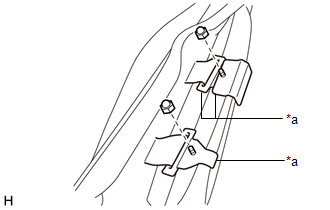

(b) Enganche los 3 soportes y coloque las 2 tuercas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

ADVERTENCIA:

  • Para vehículos con un conjunto del airbag del asiento delantero, la funda del respaldo del asiento delantero de tipo individual con almohadilla debe quedar bien colocada. De lo contrario, el conjunto del airbag del asiento delantero podría no desplegarse correctamente.
  • Después de instalar la tuerca, asegúrese de que la correa no está retorcida.
  • Instale firmemente los soportes.

*a

Soporte

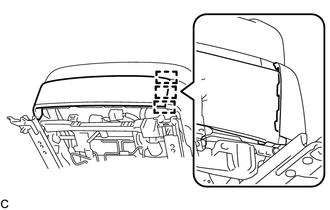

(c) Para asiento de tipo deportivo:

(1) Cierre los 2 fijadores.

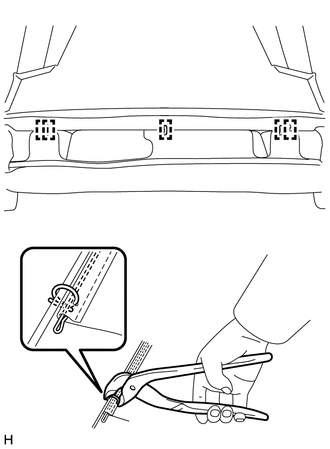

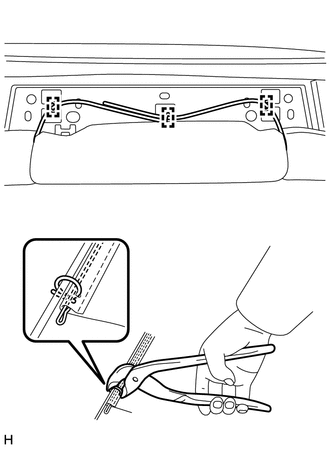

(d) Usando los alicates, instale los 3 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

(e) Usando los alicates, instale los 5 anillos abiertos nuevos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

21. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Coloque el conjunto del respaldo del asiento delantero de tipo individual en el conjunto del cojín del asiento delantero de tipo individual con los 4 pernos.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

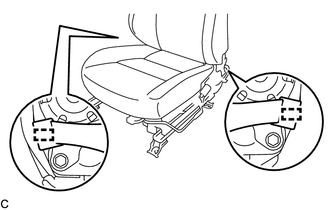

(b) Coloque los 2 ganchos.

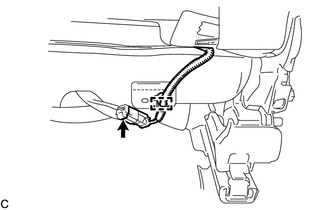

(c) Con sistema de calefacción de los asientos:

(1) Enganche la abrazadera.

(2) Conecte el conector.

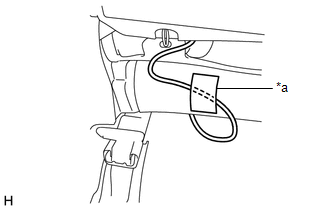

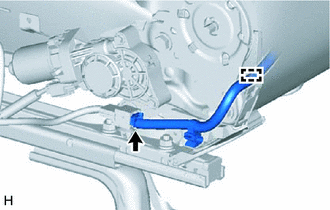

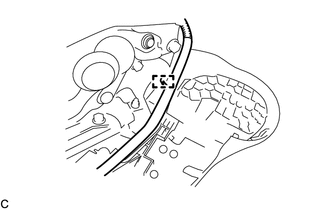

(d) Enganche el fijador para fijar el mazo de cables del conjunto del airbag del asiento delantero.

*a

Fijador

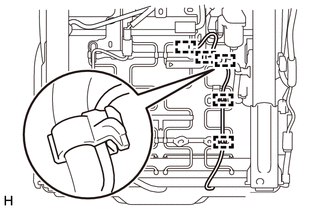

(e) Enganche las 5 abrazaderas.

(f) Enganche la abrazadera.

(g) Conecte el conector.

22. INSTALE LA PLACA DE ANCLAJE DEL CINTURÓN DE SEGURIDAD DELANTERO

Haga clic aquí

23. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

24. INSTALE EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Desenganche las 4 garras y las 5 guías para colocar la protector del cojín interior del asiento delantero.

25. INSTALE EL INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

Haga clic aquí

26. INSTALE LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELÉCTRICO

(a) Enganche las 4 garras y coloque la perilla del interruptor del dispositivo de ajuste de reclinado del asiento eléctrico.

27. INSTALE LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELÉCTRICO

(a) Enganche las 4 garras para instalar la perilla del interruptor de deslizamiento y de movimiento vertical del asiento eléctrico.

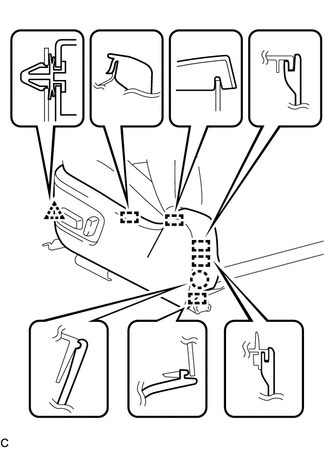

28. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

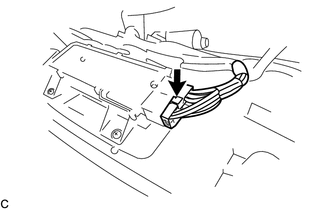

(a) Conecte el conector en el interruptor del asiento eléctrico delantero.

(b) Fije las 3 mordazas para cerrar la cubierta del mazo de cables.

(c) Enganche la abrazadera.

(d) Enganche la garra, la 5 guías y el clip para colocar el protector del cojín del asiento delantero.

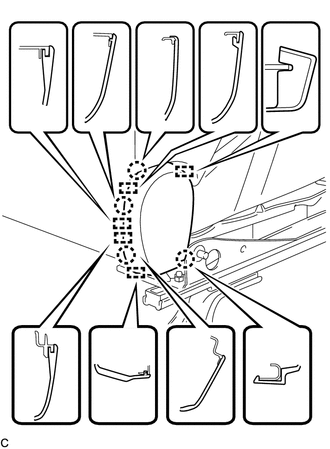

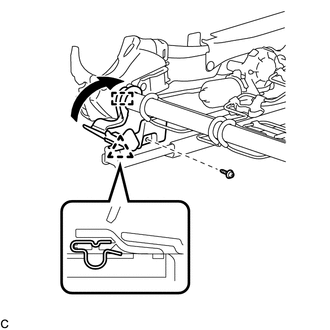

29. INSTALE LA PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO N° 1

(a) Enganche las 3 guías para instalar la protector interior del cojín del asiento delantero n° 1.

(b) Enganche las 2 garras como se muestra en la ilustración.

(c) Enganche la garra y el clip.

(d) Coloque el tornillo.

30. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Conecte la banda de goma de la funda del respaldo del asiento delantero individual.
