DESCRIPCIÓN

Este DTC se memoriza cuando se produce un error de comunicación entre el conjunto del receptor de radio y pantalla y el conjunto del juego de instrumentos.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada
B1324	Pérdida de comunicación con el instrumento	Después de que el conjunto del receptor de radio y la pantalla recibe una señal de información de registro procedente del conjunto del juego de instrumentos cuando se coloca el interruptor de encendido en la posición ON, 1 o más veces, el conjunto del receptor de radio y pantalla no recibe la señal durante un mínimo de 30 segundos	Conjunto del juego de instrumentos Conjunto del receptor de radio y pantalla Mazo de cables o conector

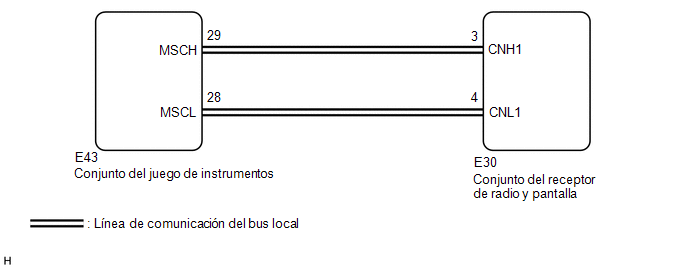

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.	INSPECCIONE EL DTC (SISTEMA DE MEDIDORES/INDICADORES)

(a) Compruebe si existen DTC y compruebe que no se emita ningún DTC.

Haga clic aquí

Body Electrical > Combination Meter > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningún DTC.	A
Se emiten códigos DTC.	B

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector E30 del conjunto del receptor de radio y pantalla.

(b) Desenchufe el conector E43 del conjunto del juego de instrumentos.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E30-3 (CNH1) - E43-29 (MSCH)	Siempre	Inferior a 1 Ω
E30-4 (CNL1) - E43-28 (MSCL)	Siempre	Inferior a 1 Ω
E30-3 (CNH1) o E43-29 (MSCH) - Masa de la carrocería	Siempre	10 kΩ o superior
E30-4 (CNL1) o E43-28 (MSCL) - Masa de la carrocería	Siempre	10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

3.	SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos

Haga clic aquí

(b) Borre los DTC.

Haga clic aquí

Body Electrical > Navigation System > Clear DTCs

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
