COMPROBACIÓN / BORRADO DE DTC

COMPRUEBE LOS DTC (COMPROBACIÓN CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(d) Acceda a los siguientes menús: Body Electrical / Navigation System/Trouble Codes.

Body Electrical > Navigation System > Trouble Codes

(e) Compruebe los DTC y anótelos.

(f) Compruebe los detalles de los DTC.

Haga clic aquí

AVISO:

El sistema audiovisual emite los DTC para el siguiente sistema. Cuando se emiten DTC diferentes a la tabla de códigos de diagnóstico para el sistema audiovisual, consulte la tabla de códigos de diagnóstico para el sistema pertinente.

Sistema	Vaya a
Sistema de visión trasera

BORRE DE LOS DTC (BORRADO CON EL TECHSTREAM)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(d) Acceda a los siguientes menús: Body Electrical / Navigation System/Trouble Codes.

Body Electrical > Navigation System > Clear DTCs

(e) Borre los DTC.

INICIE EL MODO DE DIAGNÓSTICO

OBSERVACIÓN:

El dispositivo del vehículo real puede no coincidir con el que se muestra en las ilustraciones, según las opciones y la configuración. Por tanto, es posible que algunos de los componentes detallados no se correspondan exactamente con los de la pantalla del vehículo real.
Inicie el modo de diagnóstico un mínimo de 15 segundos después de haber colocado el interruptor de encendido en posición ON. En caso contrario, algunos elementos no se podrán inspeccionar.

(a) Coloque el interruptor de encendido en posición ON.

(b) Mientras mantiene pulsado el interruptor "CAR"*1 o "AUDIO"*2, accione el interruptor de control de las luces: Off → Tail → Off → Tail → Off → Tail → Off.

(c) El modo de diagnóstico arranca y aparece la pantalla "Service Menu". La inspección de servicio se inicia automáticamente y se muestra el resultado.

*1: Sin sistema SDARS
*2: Con sistema SDARS

DIAGNÓSTICO DE FALLOS

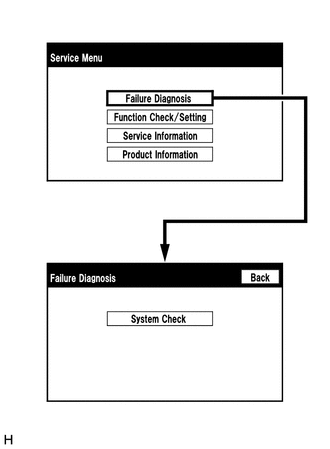

(a) La pantalla "Failure Diagnosis" se mostrará cuando se seleccione "Failure Diagnosis" en la pantalla "Service Menu".

COMPROBACIÓN DEL SISTEMA

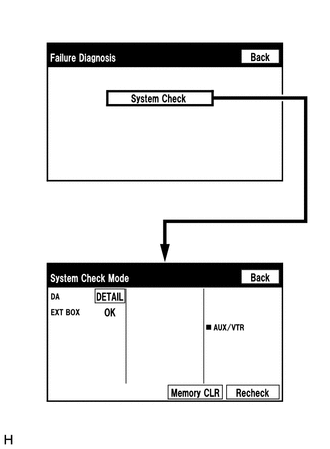

(a) La pantalla "System Check Mode" se mostrará cuando se seleccione "System Check" en la pantalla "Failure Diagnosis".

COMPRUEBE EL DTC (COMPROBACIÓN CON PANTALLA DE MODO DE COMPROBACIÓN DEL SISTEMA)

(a) Descripción de la pantalla de modo de comprobación del sistema

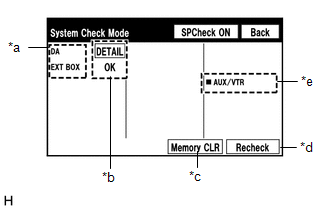

Descripción de la pantalla

Visualización	Contenido
*a: Device name list No. 1	La lista de nombres de dispositivos n° 1 muestra algunos de los dispositivos que forman el sistema audiovisual. Los nombres de los componentes la lista de nombres del dispositivo n° 1 se muestran en la siguiente tabla.
*b: Check result	Se muestran los códigos de resultado de todos los dispositivos.
*c: Memory clear	Se borran los DTC presentes e históricos, así como los nombres de los dispositivos conectados registrados. Seleccione "Memory CLR" durante 3 segundos.
*d: Recheck	Cuando se borra la memoria, se realiza una nueva comprobación del sistema. "Recheck" se atenúa durante una comprobación del sistema.
*e: Device name list No. 2	La lista de nombres de dispositivos n° 2 muestra algunos de los dispositivos que forman el sistema audiovisual. Los nombres de los componentes la lista de nombres del dispositivo n° 2 se muestran en la siguiente tabla.

*a: Descripción de la lista de nombres de dispositivos n° 1

Nombre	Componente	Método de conexión
DA	Conjunto del receptor de radio y pantalla	-
CAJA EXTERIOR*	Conjunto del sintonizador de componentes estéreo	Línea de comunicación de LVDS

*: Con sistema SDARS

*b: Descripción de los resultados de la comprobación

Resultado	Significado	Acción
OK	El dispositivo no responde con un DTC.	-
DETAIL	El dispositivo responde con un DTC.	Busque el DTC en "Unit Check Mode".
NCON*	El dispositivo estaba presente anteriormente, pero no responde en el modo de diagnóstico.	- Compruebe el circuito de alimentación del dispositivo. - Compruebe la línea de comunicación del dispositivo.
NRES*	El dispositivo responde en modo de diagnóstico, pero no proporciona un código DTC.	- Compruebe el circuito de alimentación del dispositivo. - Compruebe la línea de comunicación del dispositivo.

*: Con sistema SDARS

*e: Descripción de la lista de nombres de dispositivos n° 2

Nombre	Componente	Método de conexión
AUX/VTR	Conjunto del adaptador de clavija estéreo n° 1	Mazo de cables del vehículo

(b) Descripción de la pantalla del modo de comprobación de la unidad

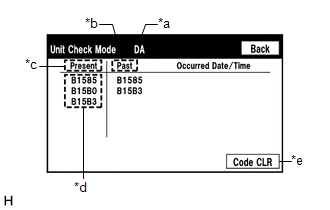

Descripción de la pantalla

Visualización	Contenido
*a: Device name	Dispositivo deseado
*b: History DTC	Se muestran los resultados de la memoria de diagnóstico y los DTC registrados.
*c: Current DTC	Se muestran los DTC emitidos en la comprobación de servicio.
*d: DTC	DTC (códigos de diagnóstico)
*e: Diagnosis clear switch	Al seleccionar "Code CLR" durante 3 segundos se borrarán los datos de la memoria de diagnóstico del dispositivo deseado (se borran tanto la respuesta del resultado de la comprobación del sistema de diagnóstico como los datos mostrados).

OBSERVACIÓN:

Esta pantalla se actualiza una vez por segundo.
Pueden visualizarse un máximo de 6 DTC como historial y DTC actuales.

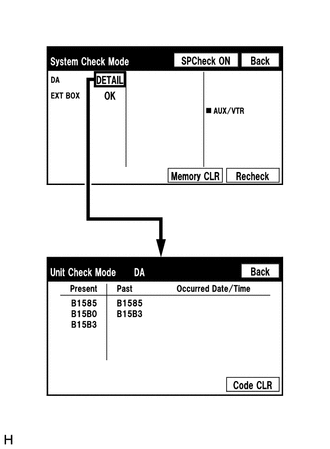

(1) Si el resultado es "DETAIL", seleccione el resultado de la comprobación que se muestra para ver los resultados en la pantalla "Unit Check Mode" y grabarlos.

AVISO:

Se pueden visualizar un máximo de 6 DTC para los DTC pasados y actuales en la pantalla "Unit Check Mode". Por lo tanto, cuando se muestran 6 DTC, realice la localización de averías de esos DTC en primer lugar y, a continuación, compruebe la pantalla "Unit Check Mode" de nuevo para ver si se emiten otros DTC.

OBSERVACIÓN:

Si todos los resultados son "OK", no existen DTC presentes.

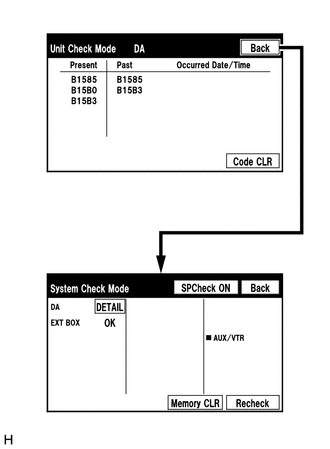

Cuando proceda a la visualización de los resultados de otro dispositivo, pulse el botón "Back" para volver a la pantalla "System Check Mode". Repita el paso anterior para ver los resultados de otros dispositivos.

(2) Compruebe los detalles de los DTC.

Haga clic aquí

AVISO:

Sistema	Vaya a
Sistema de visión trasera

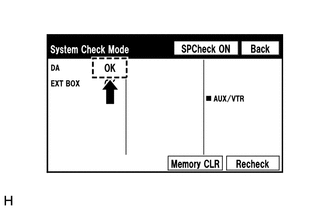

BORRADO/NUEVA COMPROBACIÓN DE DTC (BORRE CON LA PANTALLA DE MODO DE INSPECCIÓN DEL SISTEMA)

(a) Borre los DTC

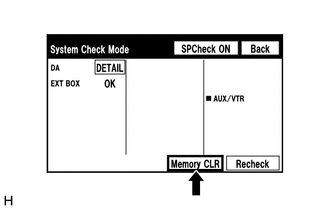

(1) Seleccione "Memory CLR" durante 3 segundos.

(2) Asegúrese de que se borran los resultados de la comprobación.

OBSERVACIÓN:

Para borrar los DTC de un dispositivo específico, borre los DTC mediante la pantalla "Unit Check Mode".
Cuando se borran los DTC mediante la pantalla "Unit Check Mode", seleccione "Code CLR" durante 3 segundos.

(b) Repita la comprobación

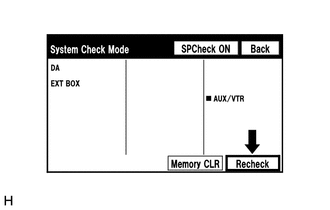

(1) Pulse el botón "Recheck".

(2) Confirme que todos los códigos de diagnóstico son "OK" cuando se visualizan los resultados de la inspección. Si aparece un resultado distinto a "OK", vuelva a realizar la localización y reparación de averías.

OBSERVACIÓN:

Cuando se borran los DTC a través de la pantalla "Unit Check Mode", seleccione "Back" para volver a la pantalla "System Check Mode" y realice esta operación.

FINALICE EL MODO DE DIAGNÓSTICO

(a) Apague el interruptor de encendido.

Terminales De La Ecu

Datos De Imagen Fija
