INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL CONDENSADOR DE AJUSTE DE RADIO
(a) Con el condensador de ajuste de radio instalado, confirme que no está floja
ninguna pieza ni hay otras anomalías.
(b) Mida la resistencia del condensador de ajuste de radio según los
valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
1 - Masa de la carrocería
|
- Interruptor de encendido desactivado
- Tercera luz de freno apagada
- Desempañador de la luneta apagado
|
Inferior a 1 Ω
|
|
|

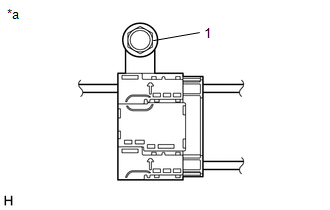

*a
|
Condensador de ajuste de radio
|
|
|
(c) Extraiga el perno.
(d) Desenganche la abrazadera y desconecte el condensador de ajuste de radio
con mazo de cables de la carrocería del vehículo.
(e) Mida la resistencia y tensión del condensador de ajuste de radio
según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
1 - 2
|
- Interruptor de encendido desactivado
- Tercera luz de freno apagada
- Desempañador de la luneta apagado
|
10 kΩ o superior
|
1 - 3
|
10 kΩ o superior
|
Tensión estándar:
Conexión del tester
|
Estado
|
Valor especificado
|
2 - Masa de la carrocería
|
- Interruptor de encendido en posición ON
- Tercera luz de freno apagada
|
Inferior a 1 V
|
3 - Masa de la carrocería
|
- Interruptor de encendido en posición ON
- Desempañador de la luneta apagado
|
Inferior a 1 V
|
2 - Masa de la carrocería
|
- Interruptor de encendido en posición ON
- Tercera luz de freno encendida
|
11 a 14 V
|
3 - Masa de la carrocería
|
- Interruptor de encendido en posición ON
- Desempañador de la luneta encendido
|
11 a 14 V
|
|
|

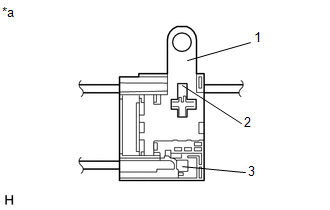

*a
|
Condensador de ajuste de radio
|
|
|
|
