DESCRIPCIÓN

Si se produce una anomalía en el sistema, el circuito del relé de la fuente de alimentación y el circuito del relé del motor se cierran para detener la servodirección. La ECU debe sustituirse cuando existe un problema con los relés porque los relés están incorporados en la ECU.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada	Indicación de advertencia	Vuelve al estado normal	Nota
C1552	Tensión de la fuente de alimentación de PIG	Anomalía en el circuito de la fuente de alimentación de PIG	Fusible EPS Circuito de la fuente de alimentación del PIG Conjunto de la ECU de la servodirección	Indicador de advertencia EPS: Se enciende	Después de la confirmación de normalidad	-
C1554	Fallo en el relé de la fuente de alimentación	Avería en el circuito del relé de la fuente de alimentación	Fusible EPS Circuito de la fuente de alimentación del PIG Conjunto de la ECU de la servodirección	Indicador de advertencia EPS: Se enciende	Interruptor de encendido de nuevo en posición ON	-

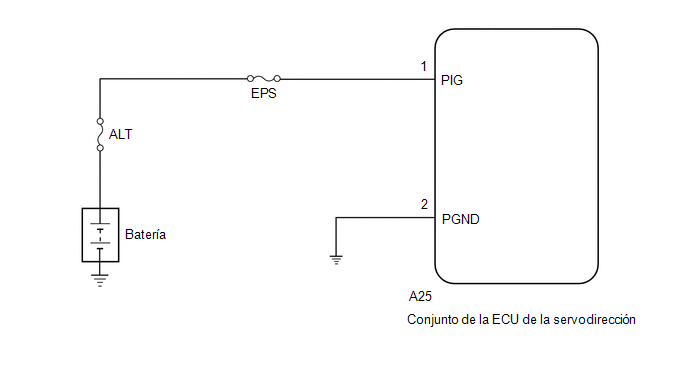

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si se ha sustituido el conjunto de la ECU de la servodirección, realice la grabación del mapa de asistencia y la calibración al punto cero del sensor de par de apriete.

Haga clic aquí

OBSERVACIÓN:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	LEA EL VALOR CON EL TECHSTREAM

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / EMPS / Data List.

(f) Seleccione el elemento "PIG Power Supply" en la lista de datos y lea el valor indicado en el Techstream.

Chassis > EMPS > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

PIG Power Supply

Tensión de alimentación para activar el motor

Mín.: 0.0000 V

Máx.: 20.1531 V

9 a 16 V

Siempre

Chassis > EMPS > Data List

Pantalla del tester
PIG Power Supply

OK:

El valor en estado normal se visualiza en el Techstream.

COMPRUEBE LOS PROBLEMAS INTERMITENTES

MAL

2.	COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (BATERÍA - CONJUNTO DEL BLOQUE DE RELÉS Y DEL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR)

(a) Desconecte el conector A25 del conjunto de la ECU de la servodirección.

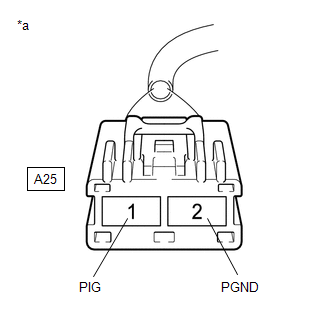

*a	Vista frontal del conector del mazo de cables (al conjunto de la ECU de la servodirección)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Estado	Valor especificado
A25-1 (PIG) - Masa de la carrocería	Siempre	9 a 16 V

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
A25-2 (PGND) - Masa de la carrocería	Siempre	Inferior a 1 Ω

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
