Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA ECU DEL SENSOR DE DETECCIÓN DE OCUPANTE (para el lado del pasajero delantero)

Haga clic aquí

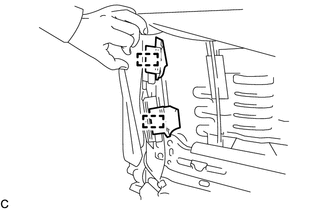

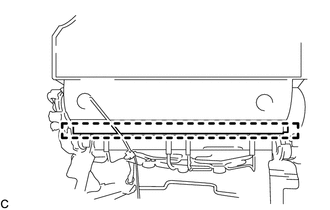

2. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

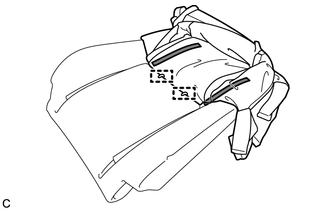

(a) Desenganche los 2 ganchos para desconectar la funda del respaldo del asiento individual delantero.

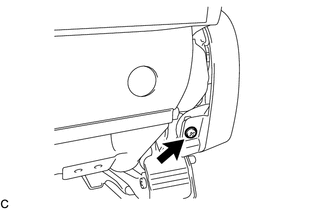

3. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

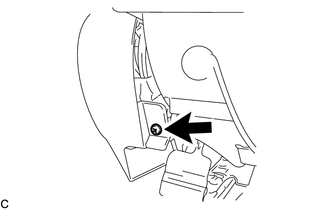

(a) Quite el tornillo.

(b) Quite el tornillo.

(c) Desenganche la guía y extraiga el protector interior del cojín del asiento delantero.

4. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO

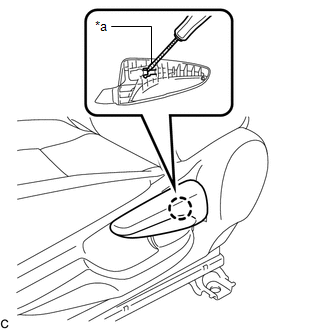

(a) Desenganche la garra haciendo palanca con un destornillador con la punta envuelta en cinta protectora y retire la manilla de liberación del dispositivo de ajuste de reclinado.

*a Cinta protectora

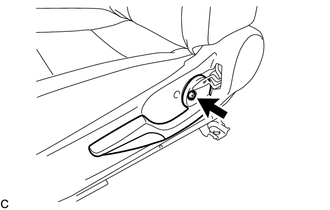

5. EXTRAIGA LA MANILLA DE AJUSTE VERTICAL (para el lado del conductor)

(a) Extraiga el tornillo y la manilla del dispositivo de ajuste vertical.

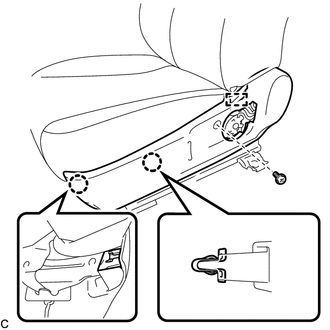

6. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Quite el tornillo.

(b) Quite el tornillo.

(c) Desenganche las 2 garras y la guía y extraiga la protector del cojín del asiento delantero.

7. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del conductor)

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

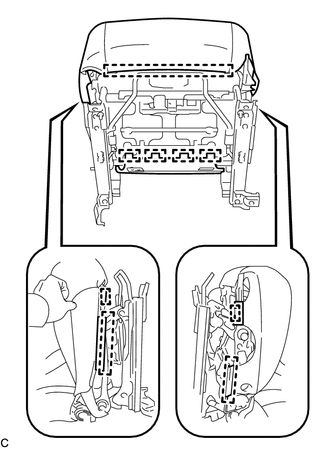

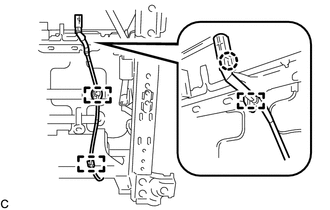

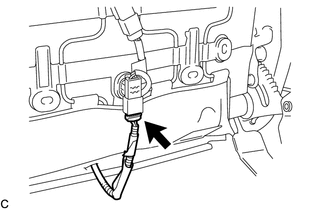

9. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Con sistema de calefacción de los asientos:

(1) Desconecte el conector.

(2) Desenganche la abrazadera.

(3) Desconecte el conector.

(b) Para el lado del conductor:

(1) Desenganche las 3 abrazaderas.

(2) Desenganche la garra y separe el mazo de cables del conjunto del airbag del asiento delantero.

(3) Desenganche el soporte.

(4) Desenganche los 9 ganchos y extraiga la cubierta del cojín del asiento delantero de tipo individual con almohadilla.

(c) Para el lado del pasajero delantero:

(1) Desenganche las 3 abrazaderas.

(2) Desenganche la garra y separe el mazo de cables del conjunto del airbag del asiento delantero.

(3) Desenganche los 11 ganchos y extraiga la cubierta del cojín del asiento delantero de tipo individual con almohadilla.

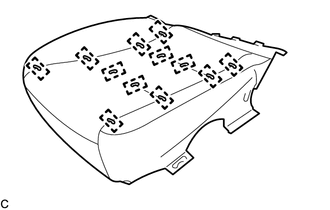

10. EXTRAIGA LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 12 anillos abiertos y la cubierta del cojín del asiento individual delantero de la almohadilla del cojín de dicho asiento.

11. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

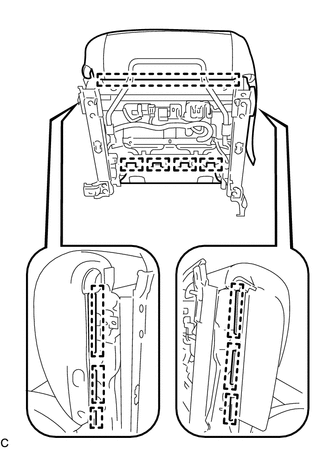

12. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Desenganche el soporte.

(b) Suelte los 2 fijadores.

Fijador

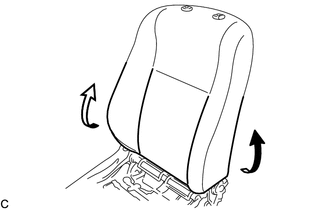

(c) Dé la vuelta a la funda del respaldo del asiento individual delantero.

(d) Desenganche los 2 ganchos.

(e) Suelte todas las garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

(f) Extraiga la funda del respaldo del asiento delantero individual con almohadilla.

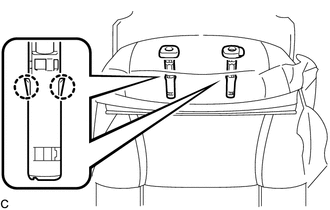

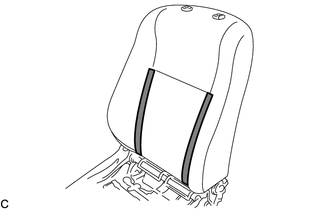

13. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 2 anillos abiertos.

Fijador

(b) Desconecte los 2 fijadores y extraiga la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento delantero de tipo individual.

14. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

15. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

16. EXTRAIGA EL SUBCONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

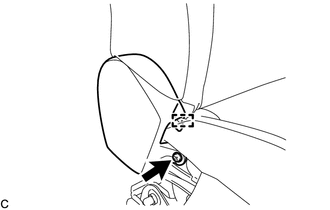

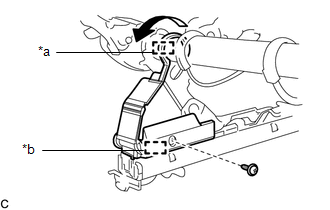

17. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Quite el tornillo.

*a Gancho *b Guía

(b) Desenganche el gancho, tal como se indica en la ilustración.

(c) Desenganche la guía y extraiga el protector inferior izquierdo del cojín del asiento delantero.

18. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

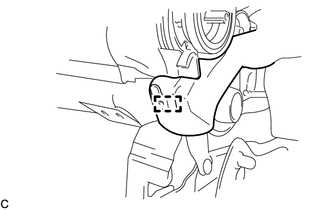

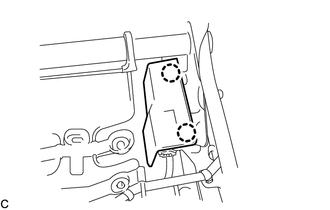

19. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Desenganche las 2 garras para extraer el protector inferior izquierdo del cojín del asiento delantero.

20. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

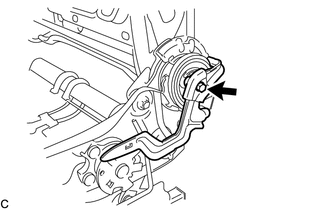

21. EXTRAIGA LA PALANCA DE CONTROL DEL DISPOSITIVO DE RECLINADO

(a) Quite el perno y la palanca de control de reclinación.

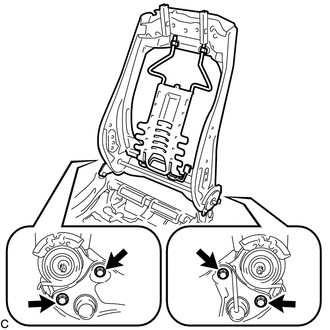

22. EXTRAIGA EL CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 4 pernos y separe el conjunto del muelle del respaldo del asiento delantero individual del conjunto del muelle del cojín del asiento delantero individual.

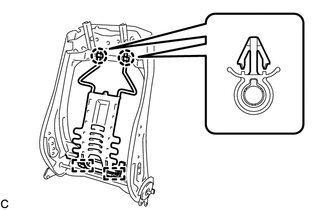

23. EXTRAIGA EL CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Desenganche las 2 garras.

(b) Desenganche las 2 guías para extraer el conjunto del muelle del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

24. EXTRAIGA EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

(a) Extraiga los 2 ganchos del respaldo del asiento delantero del conjunto del muelle del respaldo del asiento delantero.

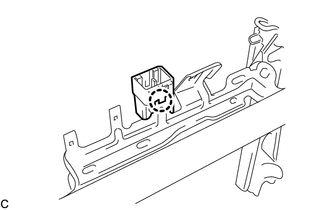

25. EXTRAIGA EL ALOJAMIENTO DEL CONECTOR (sin sistema de calefacción de los asientos)

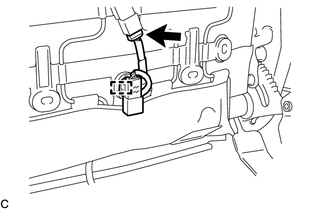

(a) Desenganche la garra y extraiga el alojamiento del conector.

26. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

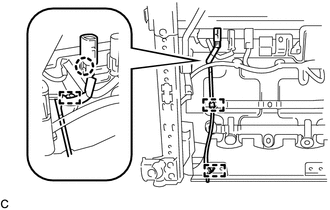

(a) Desenganche todas las garras y las abrazaderas para extraer el cable del asiento delantero.

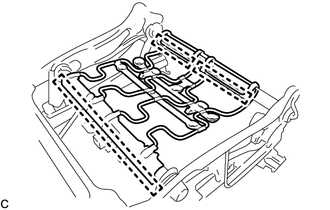

27. EXTRAIGA EL MUELLE DEL COJÍN DEL ASIENTO DELANTERO

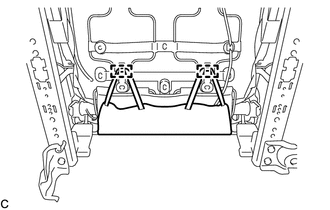

(a) Desenganche los 3 ganchos para extraer el muelle del cojín del asiento delantero del subconjunto del dispositivo de ajuste del asiento delantero.

28. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Extraiga los 2 pernos y el subconjunto del panel del cojín del asiento delantero del subconjunto del dispositivo de ajuste del asiento delantero.

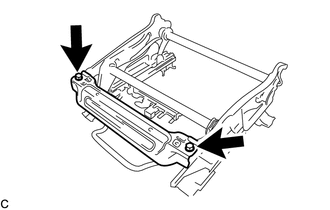

29. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

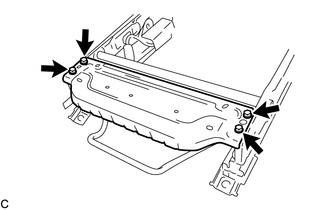

(a) Extraiga los 4 pernos y el subconjunto del panel del cojín del asiento delantero del subconjunto del dispositivo de ajuste del asiento delantero.

30. EXTRAIGA LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO TRASERO

(a) Desenganche las 2 garras y extraiga la cubierta superior derecha del carril del asiento trasero derecho.

31. EXTRAIGA LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO TRASERO N° 2

OBSERVACIÓN:

Siga el mismo procedimiento que para la cubierta superior del carril del asiento trasero.

32. EXTRAIGA LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 3

OBSERVACIÓN:

Siga el mismo procedimiento que para la cubierta superior del carril del asiento trasero.

33. EXTRAIGA LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 4

OBSERVACIÓN:

Siga el mismo procedimiento que para la cubierta superior del carril del asiento trasero.

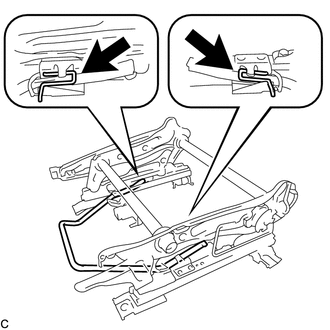

34. EXTRAIGA LA MANILLA DE AJUSTE DEL CARRIL DEL ASIENTO

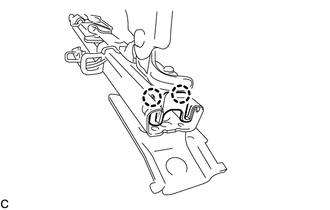

(a) Desenganche los 2 muelles para extraer la manilla de ajuste del carril del asiento del subconjunto del dispositivo de ajuste del asiento delantero.

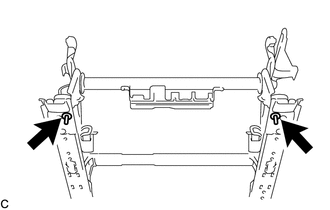

35. EXTRAIGA LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Extraiga las 2 tapas de la cubierta del dispositivo de ajuste del asiento del subconjunto del dispositivo de ajuste del asiento delantero.
