EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

3. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

5. EXTRAIGA LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

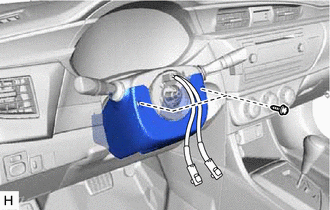

(a) Quite los 2 tornillos.

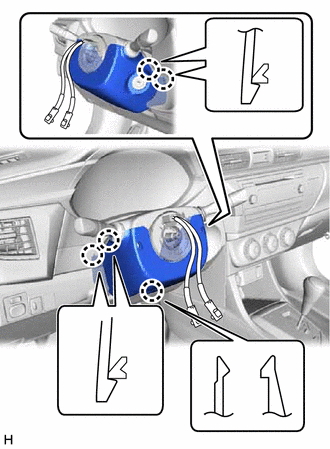

(b) Desenganche las 5 garras y extraiga la cubierta inferior de la columna de dirección.

6. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

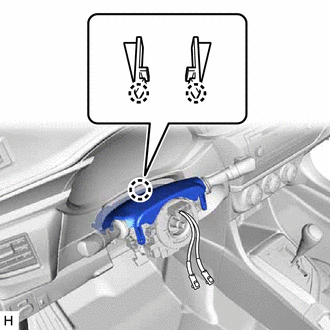

(a) Desenganche las 2 garras y extraiga la cubierta superior de la columna de dirección.

7. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

• No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
• No gire sin el conjunto del volante el subconjunto del cable espiral con sensor con la batería conectada y el interruptor de encendido en la posición ON.
• Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

(a) Desconecte cada conector del conjunto del interruptor de los intermitentes con el subconjunto del cable espiral.

(b) Utilice unos alicates para expandir la abrazadera.

*a Abrazadera *b Garra

(c) Mientras sujeta la abrazadera expandida, levante la garra con un destornillador para soltarla y, a continuación, extraiga el conjunto del interruptor de los intermitentes con el subconjunto del cable espiral del conjunto de la columna de dirección.

8. EXTRAIGA LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

(a) Retire la moqueta del piso.

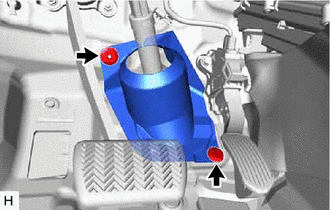

(b) Extraiga los 2 clips y la hoja de aislamiento acústico de la cubierta del orificio de la columna.

9. DESCONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

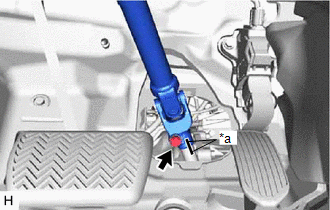

(a) Realice marcas de correspondencia en el conjunto del eje intermedio de dirección n° 2 y en el conjunto del eje intermedio de dirección.

*a Marca de correspondencia

(b) Extraiga el perno.

(c) Separe el conjunto del eje intermedio de la dirección n° 2 del conjunto del eje intermedio de la dirección.

10. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

11. EXTRAIGA LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

Haga clic aquí

12. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

13. EXTRAIGA EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

14. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

15. EXTRAIGA EL DISPOSITIVO DE AJUSTE DE MONTAJE DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

16. EXTRAIGA EL MUELLE DE RETORNO DEL PEDAL DEL FRENO

Haga clic aquí

17. EXTRAIGA EL PASADOR DE LA VARILLA DE EMPUJE

Haga clic aquí

18. EXTRAIGA EL CONJUNTO DE SOPORTE DEL PEDAL DEL FRENO

Haga clic aquí

19. EXTRAIGA EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

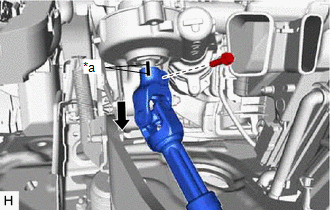

(a) Extraiga el perno y deslice el conjunto del eje intermedio de la dirección n° 2. AVISO: No saque el conjunto del eje intermedio de dirección n° 2 del conjunto de la columna de dirección.

*a Marca de correspondencia

(b) Coloque marcas de correspondencia en el conjunto del eje intermedio de dirección n° 2 y el conjunto de la columna de dirección.

(c) Saque conjunto del eje intermedio de dirección n° 2.

20. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

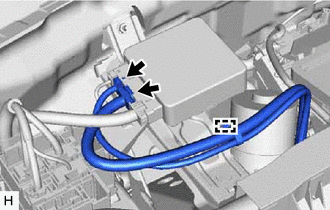

(a) Desconecte los 2 conectores.

(b) Desenganche la abrazadera.

(c) Desconecte los conectores y desenganche las abrazaderas de los mazos de cables del conjunto de la columna de dirección.

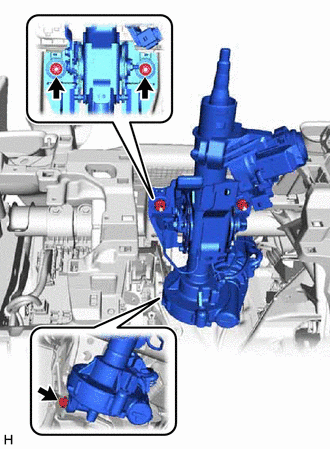

(d) Quite el perno y las 2 tuercas, y extraiga el conjunto de la columna de dirección.
