INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO

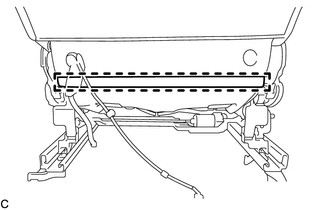

(a) Instale el conjunto de la calefacción del respaldo del asiento delantero en la funda del respaldo del asiento delantero de tipo individual con 10 pasadores de marcado nuevos.

2. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Haga clic aquí

3. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

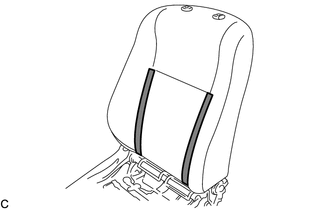

(a) Coloque provisionalmente la funda del respaldo del asiento delantero individual con almohadilla.

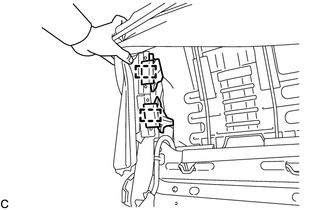

(b) Enganche todas las garras para instalar los 2 soportes de los reposacabezas del asiento delantero.

(c) Coloque los 2 ganchos.

ADVERTENCIA:

  • Para vehículos con un conjunto del airbag del asiento delantero, la funda del respaldo del asiento delantero individual debe quedar bien colocada. De lo contrario, el conjunto del airbag del asiento delantero podría no desplegarse correctamente.
  • Asegúrese de que la correa no quede torcida después de enganchar los ganchos.
  • Enganche los ganchos firmemente.

(d) Vuelva a girar la funda del respaldo del asiento delantero individual a su posición original.

(e) Acople los 2 fijadores.

Fijador

(f) Enganche el soporte.

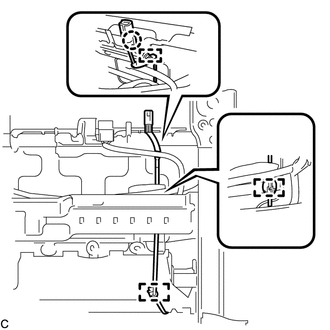

(g) Enganche la garra para instalar el mazo de cables del conjunto del airbag del asiento delantero.

(h) Enganche las 3 abrazaderas.

(i) Enganche la abrazadera.

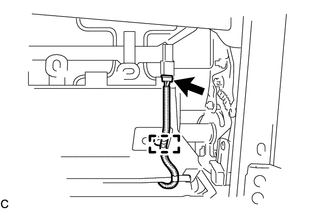

(j) Conecte el conector.

4. INSTALE EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

5. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

Haga clic aquí

6. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

Haga clic aquí

7. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí
